Nedávno na trh oficiálně přišla třetí generace počítačových skříní populární Fractal Design Meshify. Produkty této řady jsou určeny pro sestavy s potřebou účinného chlazení, neboť poskytují možnost intenzivního větrání skrze velkou plochu ventilačních průduchů, volně prostupný interiér a množství pozic pro ventilátory. Nebyl by to Fractal Design, kdyby v nové generaci nepřinesl nějaké zásadní novinky a vylepšení. Jak nám nadpis napovídá, jedno z vylepšení se bude týkat hlučnosti, ale co ta skála u IT produktu? Nuž pojďme se na to podívat.

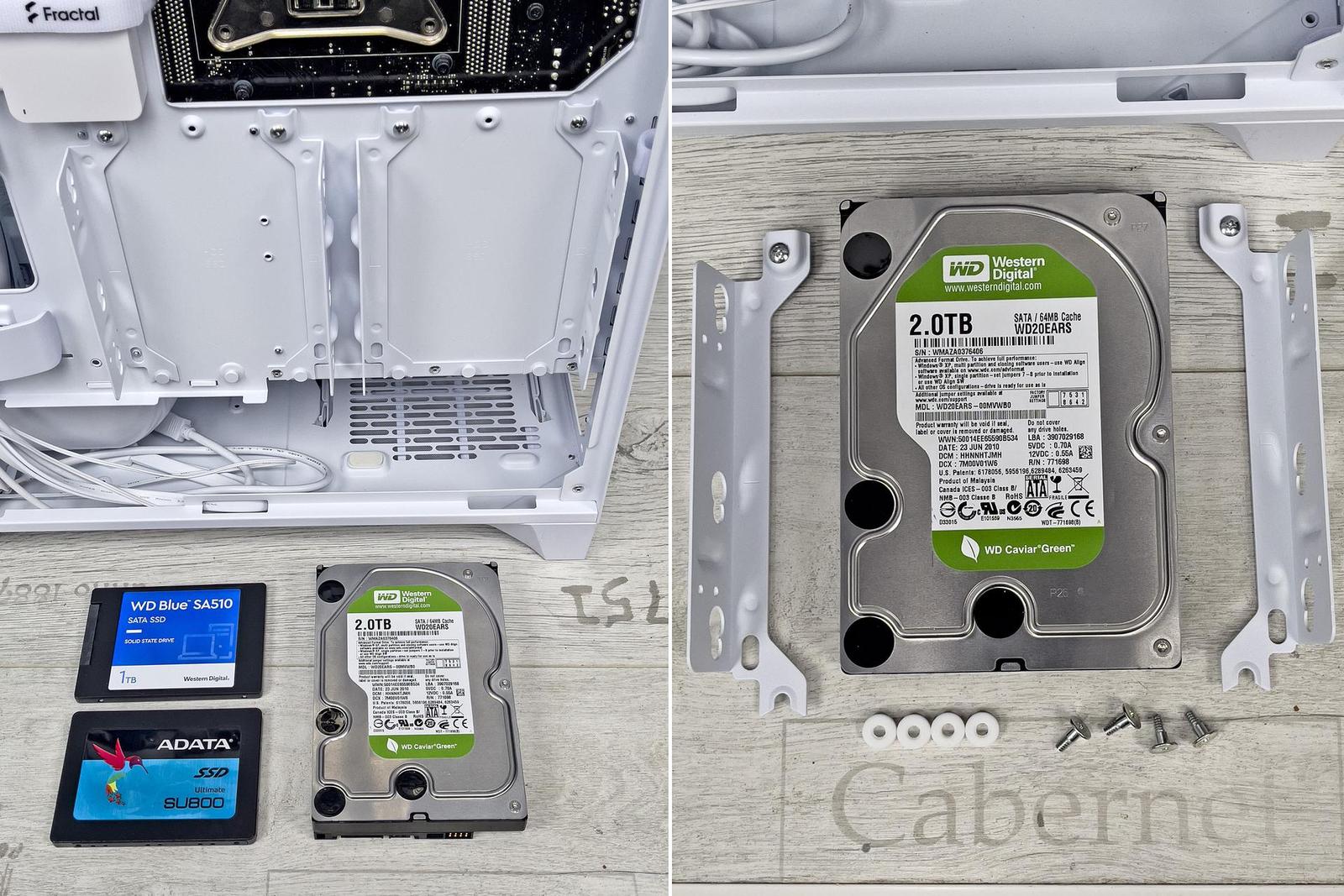

V montáži vzorové sestavy do skříně Fractal Design Meshify 3 budu nyní pokračovat instalací disků. Primární pozice pro disky se nachází na zadní straně přepážky pod základní deskou. Jsou zde připraveny dvě dvojice univerzálních plechových držáků disků.
Do skříně Meshify 3 lze osadit maximálně dva disky velikosti 3,5“, nebo až šest disků velikosti 2,5“.
Fractal u mechanických disků důsledně dbá na opatření pro eliminaci přenosu vibrací do konstrukce skříně. 3,5“ disky jsou tedy do plechových držáku uchyceny pomocí speciálních šroubů a měkkých silikonových průchodek. Disk je vhodné upevnit tak, aby jeho přípojné konektory směřovaly dolů do prostoru tunelu.

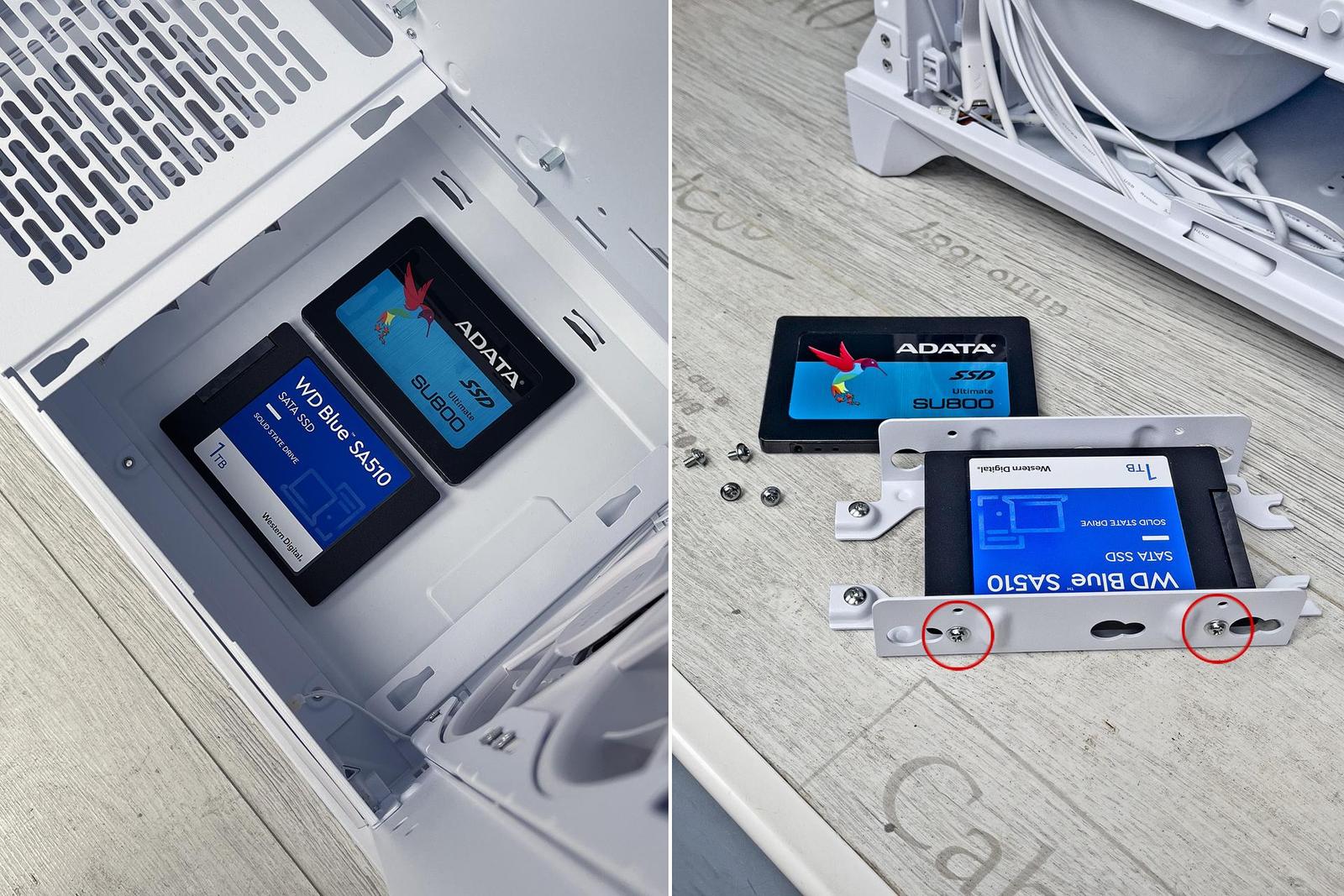

V případě SSD 2,5“ disků nemusíme řešit vibrace, takže je lze montovat přímo na konstrukci šasi. K tomu se nabízí dvě alternativní pozice na dně skříně, k nimž se dostaneme po demontáži plastového deflektoru. Primárně však využijeme univerzální plechové držáky disků, které dohromady pojmou dvě dvojice 2,5“ disků.
SSD disky jsem tedy přišrouboval přímo na plechové držáky a jejich konektory jsem orientoval směrem dolů. Pro upevnění držáku s disky jsem si pak mohl vybrat jednu ze dvou volných pozic na přepážce.

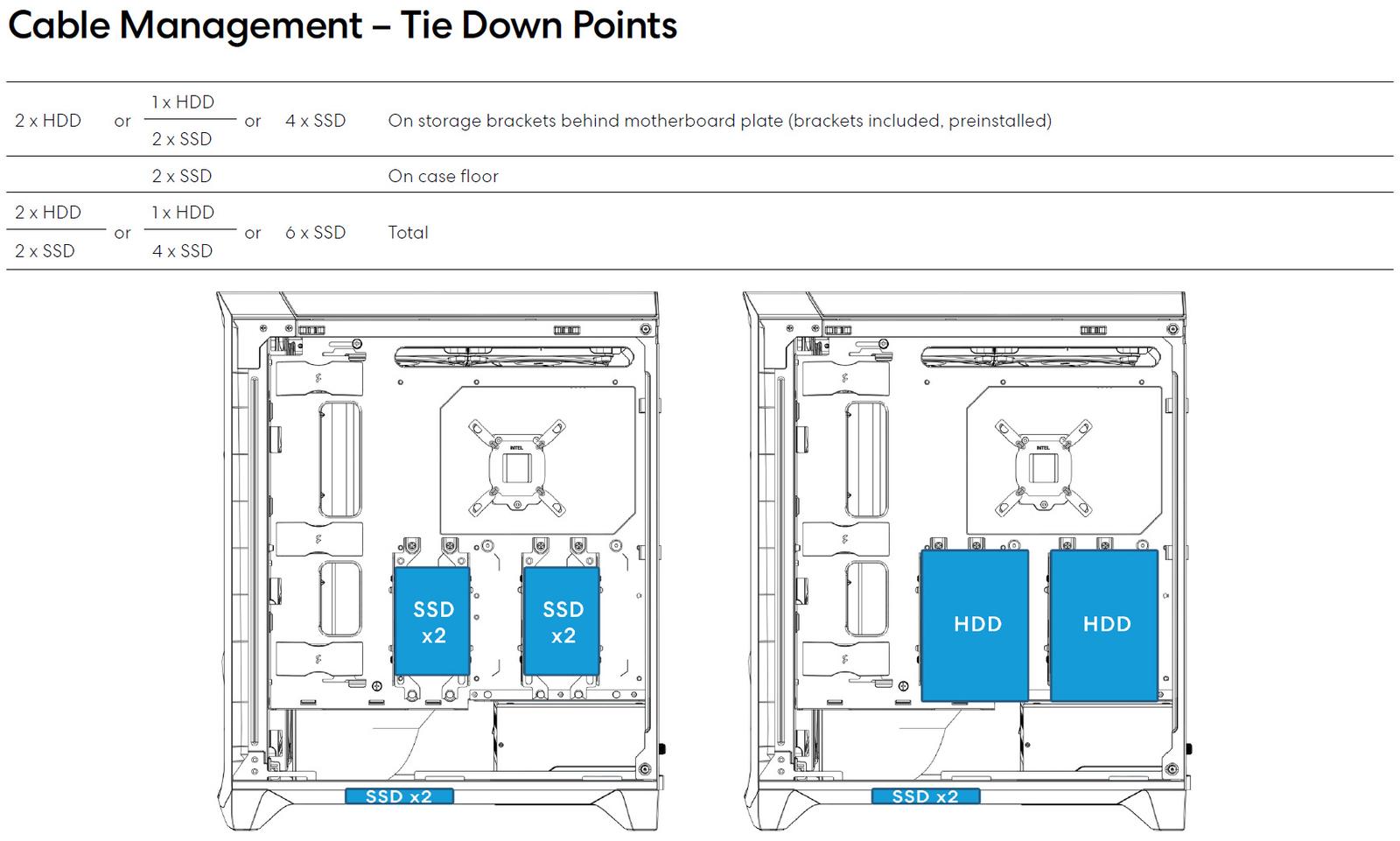

Následující obrázek ukazuje možné varianty použití univerzálních držáků disků ve skříni Meshify 3. Já jsem využil možnosti A+B/D+F. Výrobce pozapomněl ještě na jednu možnost souběžného použití držáků u disků velikosti 2,5“, konkrétně na A+B/E+F.

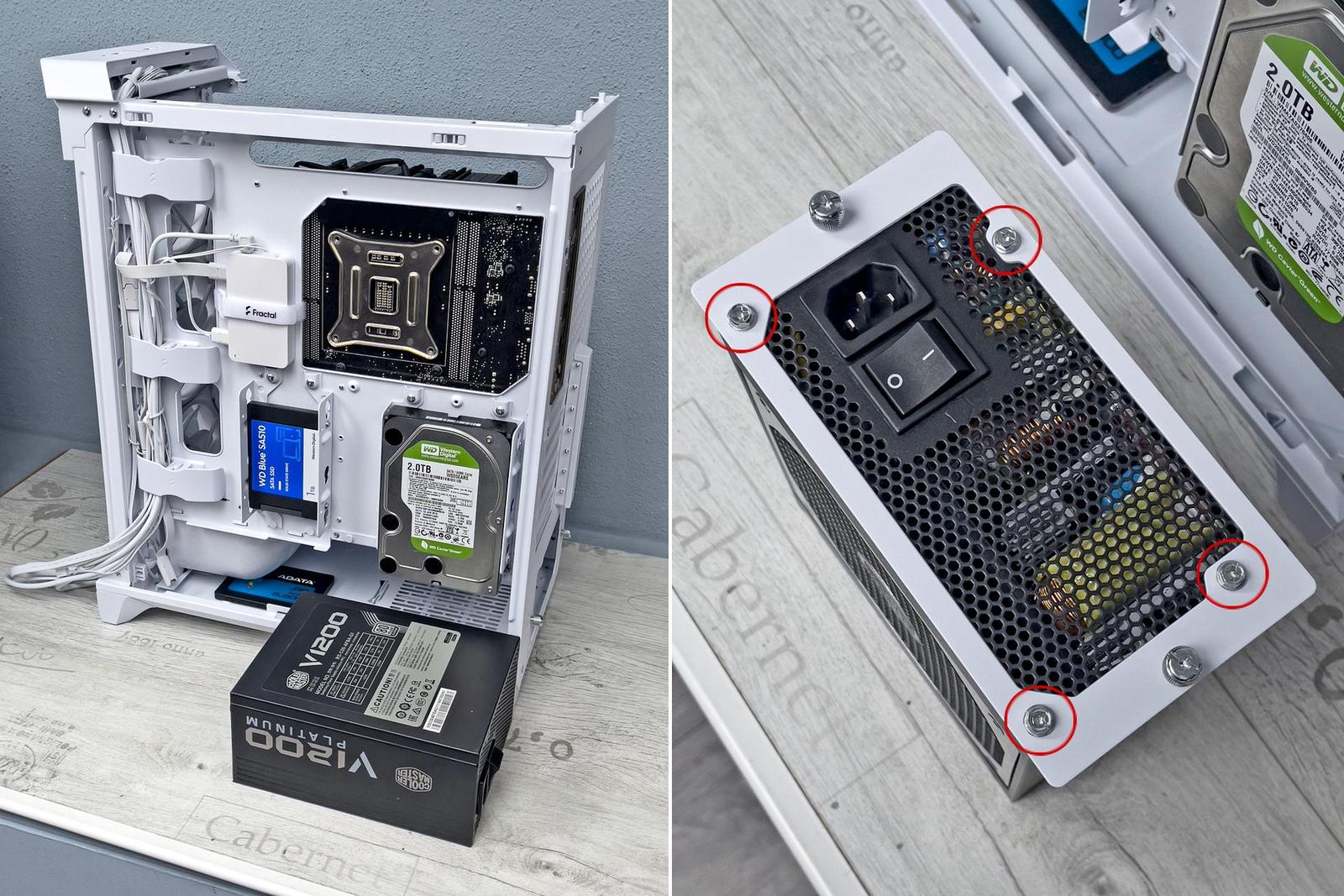

Podle specifikací skříň Meshify 3 umožňuje instalaci ATX napájecího zdroje do délky 180 mm. Občas se stává, že specifikované limity pro délku napájecího zdroje lze překročit, takže jsem se pokusil o zabudování zdroje délky 190 mm. K jeho upevnění do zadní stěny skříně slouží demontovatelný montážní rámeček, jenž jsem přišrouboval ke zdroji.

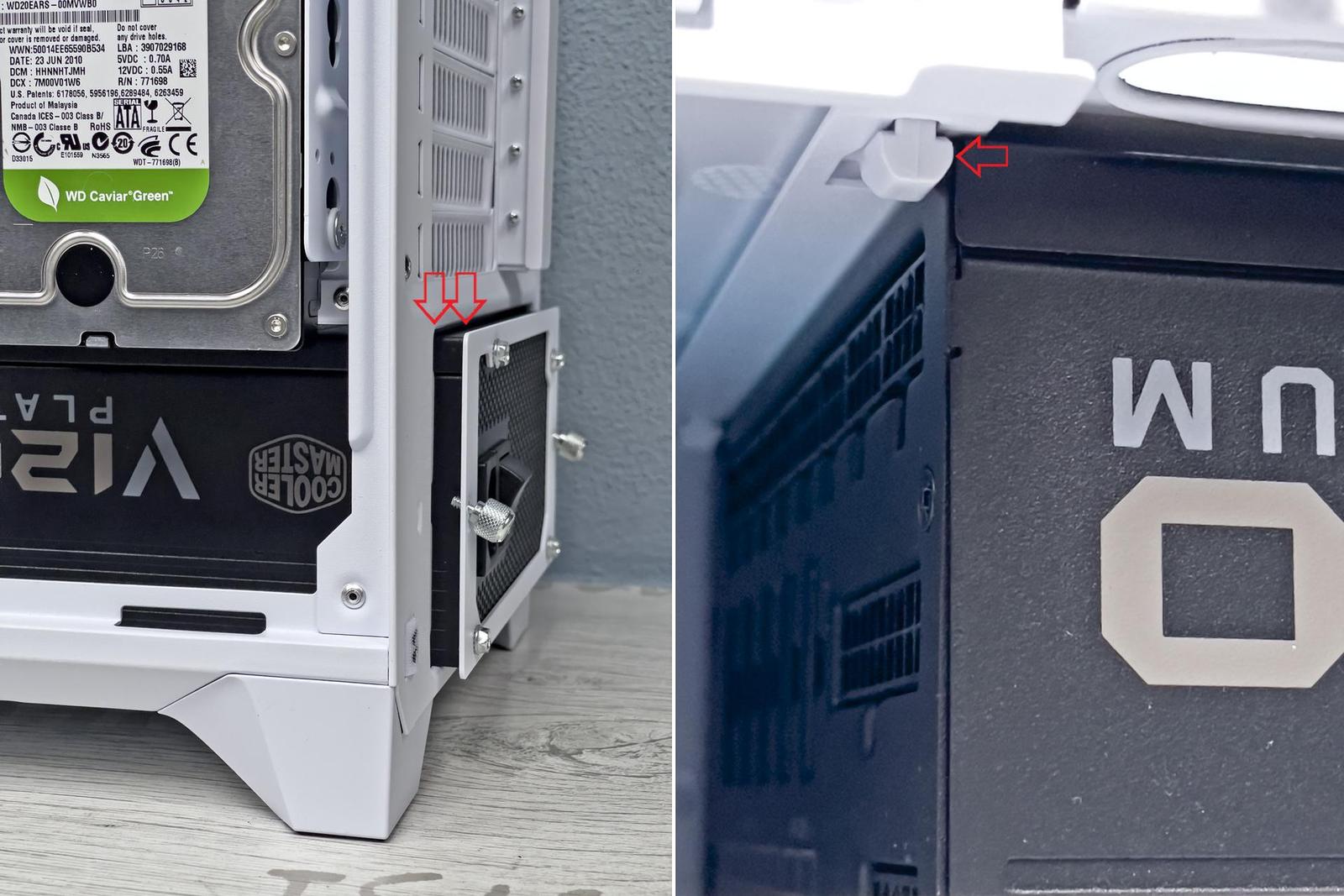

Pak jsem se pokusil zdroj zasunout do skříně a skutečně jsem tvrdě narazil na omezení délkou 180 mm. Hledal jsem příčinu tohoto omezení a jsou jí nakonec pouze kotevní háčky plastového vzduchového deflektoru v přední části tunelu. Výška tunelu prakticky koresponduje s výškou zdroje a nepomohlo by proto ani případné odstranění gumových podložek zdroje ze dna skříně. S delším zdrojem bych uspěl jen po demontáži deflektoru.
V případě odstranění deflektoru lze do skříně vložit zdroj délky až 200 mm. Limitním prvkem je v tomto případě SSD disk v alternativní pozici na dně skříně. Pokud v tunelu disk a deflektor nebude, tak zdroj může využít prakticky celou délku skříně.

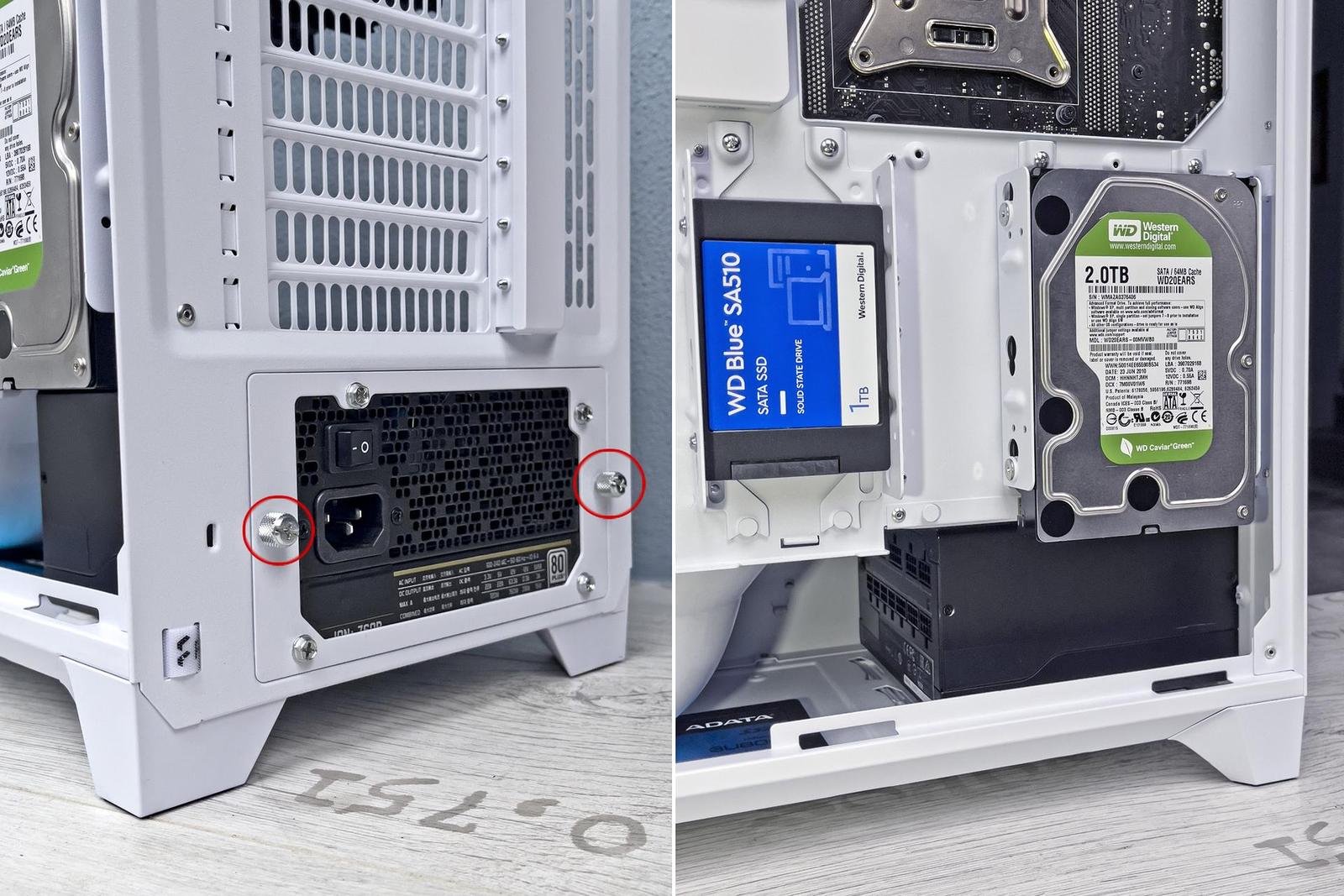

S náhradním napájecím zdrojem základní délky 150 mm jsem pochopitelně neměl žádné problémy. Osadil jsem jej do skříně i bez kabelů, které jsem k dostatečně přístupným konektorům připojil až později.

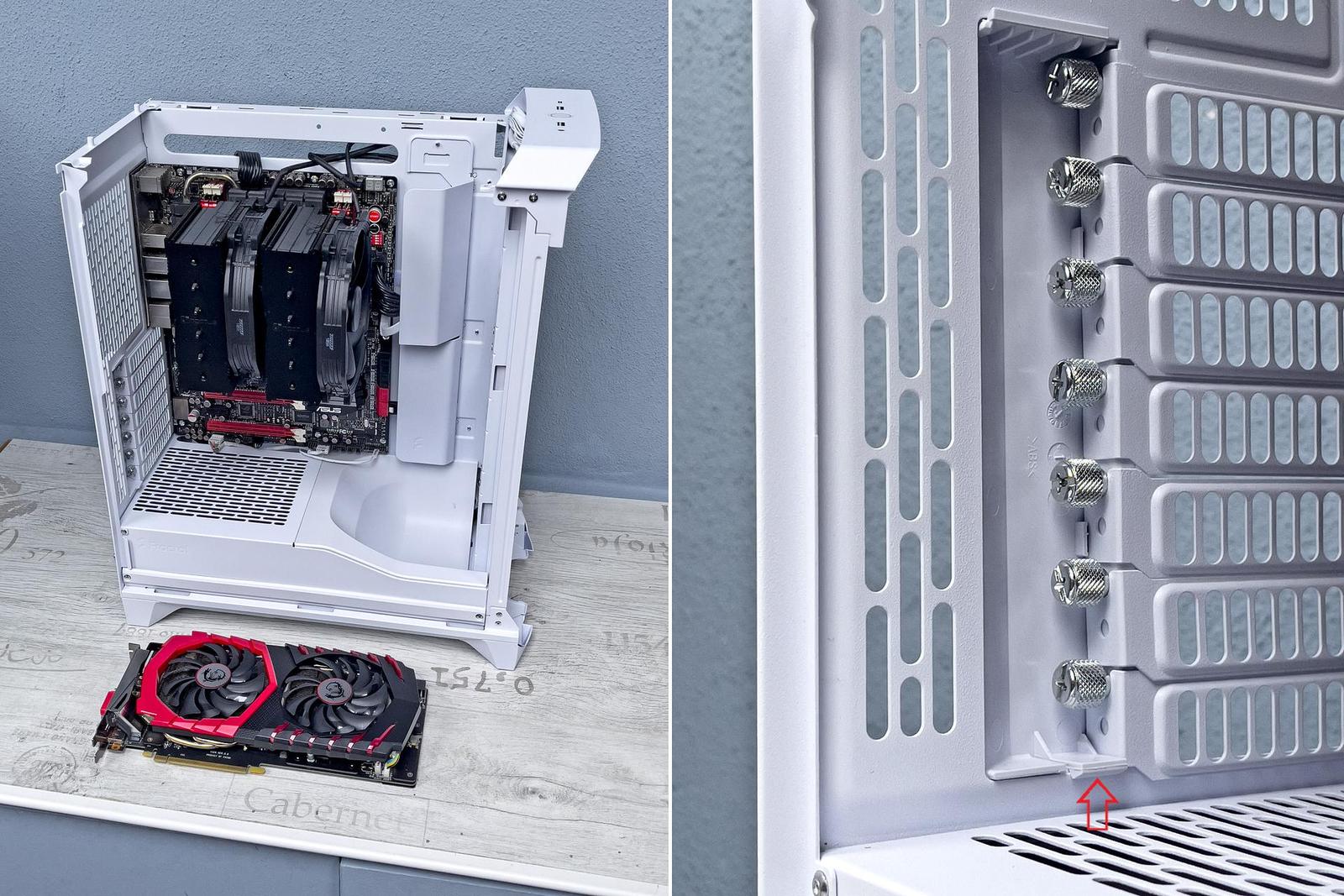

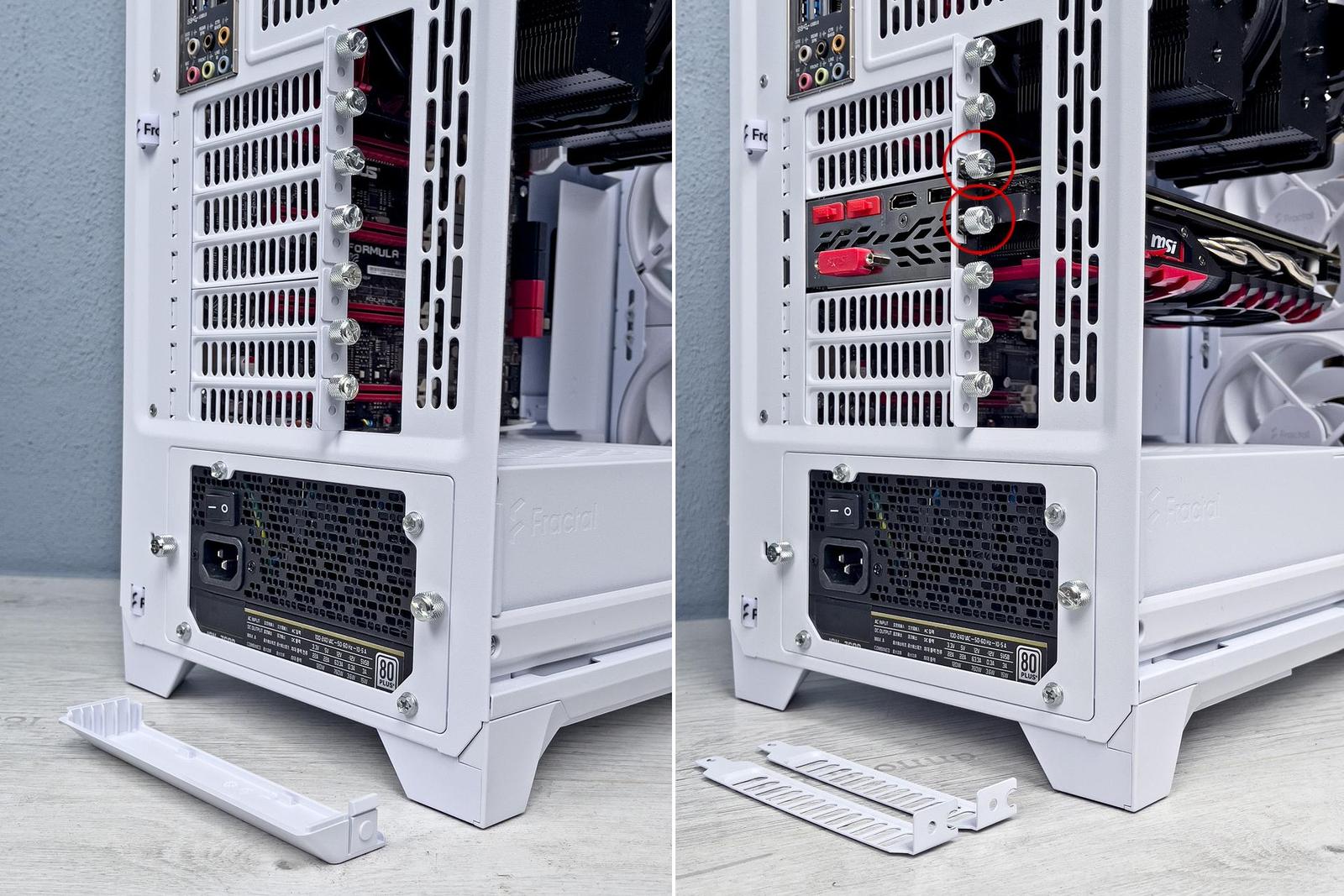

Konstrukce skříně Meshify 3 umožňuje instalaci grafické karty výhradně v horizontální poloze. Samozřejmě nevylučuje možnost použití speciálního horizontálního držáku, který by se použil namísto horizontálních záslepek PCIe slotů. Horizontální poloha však bude vhodnější i s ohledem na vzduchový deflektor, jenž bude směřovat proud vzduchu na plochou stranu chladiče grafiky a na jeho ventilátory. Abych se dostal pohodlně ke šroubům PCIe záslepek, sundal jsem nejdříve jejich společný plastový kryt. V otvoru zadní stěny šasi je zajištěn jemnou západkou.
Pak již stačilo demontovat odpovídající dvojici záslepek a na jejich místo přišroubovat samotnou grafiku.
U prvních vyrobených skříní, které byly poskytnuty k testům, se některým recenzentům nepodařilo zasadit záslepku grafické karty do otvorů v zadní stěně. Podle výrobce byla příčinou vyšší vrstva laku, která zužovala prostor uvnitř vylisovaných poutek pro zasunutí spodních výstupků zadní záslepky grafiky. Problémy zaznamenali zejména ti, jejichž grafická karta měla častou manipulací různě pozohýbané záslepky.
Také já jsem při zasouvání grafiky narazil na zvýšený odpor, ale snadno jsem si pomohl zatlačením prstem druhé ruky na zadní stěnu skříně v místě kotevních poutek. Vůbec bych to nenazýval vadou konstrukce, ale zodpovědný výrobce, zakládající si na vysoké kvalitě a dobré pověsti, dospěl k opačnému závěru. Na poslední chvíli odpískal celosvětovou premiéru plánovanou na 29. ledna (pro niž jsme již měli připravenu tuto recenzi) a zadal výrobu skříní s upravenými (volnějšími) kotevními poutky. Do oficiálního prodeje by se měly dostat již upravené skříně.

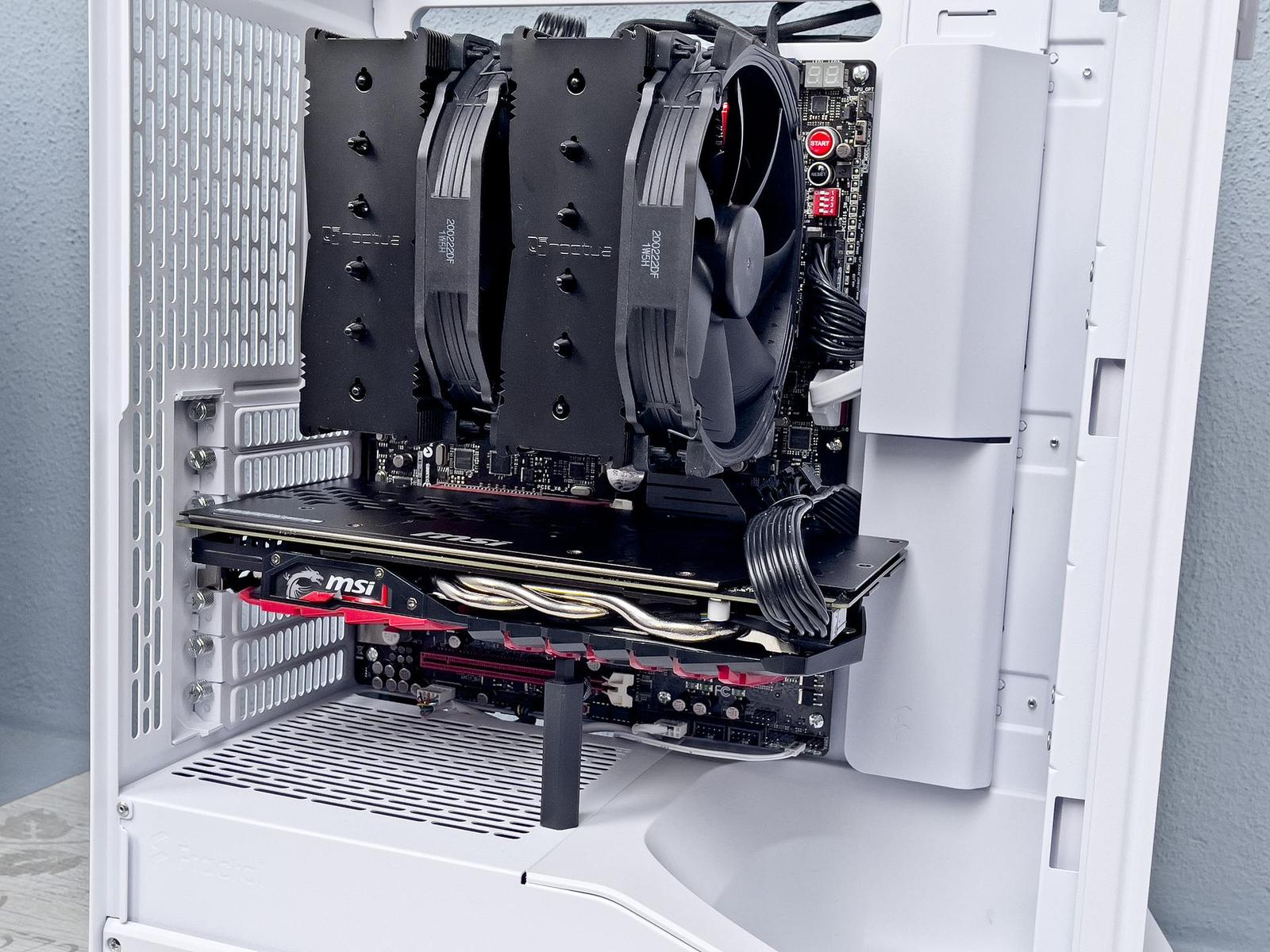

Vraťme se ale k montáži vzorové sestavy. Použil jsem tentokrát relativně krátkou grafickou kartu, která se v PCIe slotu příliš neprohýbala. Zřejmě i díky nulové toleranci v uchycení záslepky. Přesto jsem ji podložil teleskopickou podpěrou.

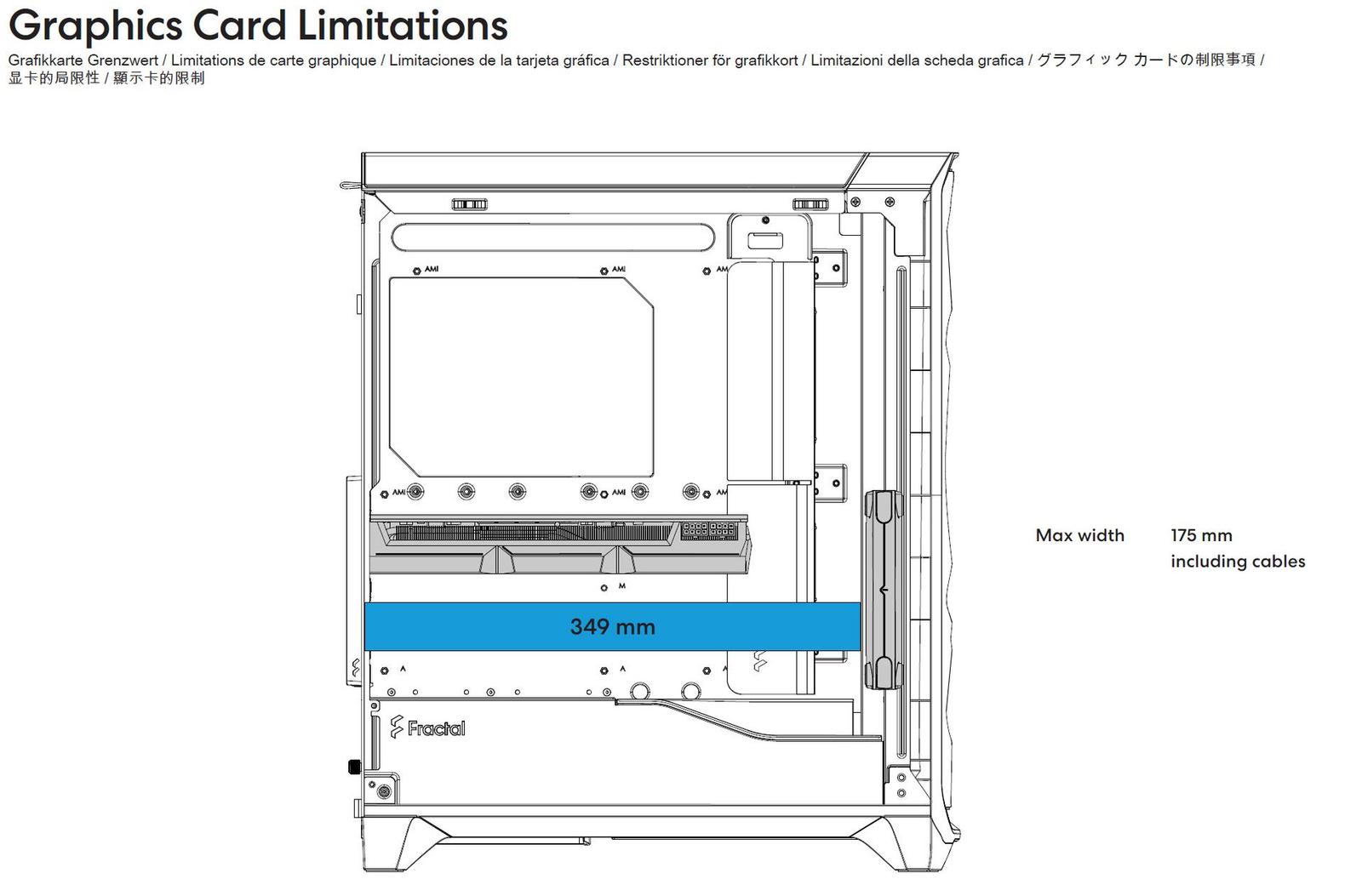

Vnitřní prostor skříně Meshify 3 dovoluje použití grafické karty do délky 349 mm. Její šířka včetně napájecích kabelů může být až 175 mm.

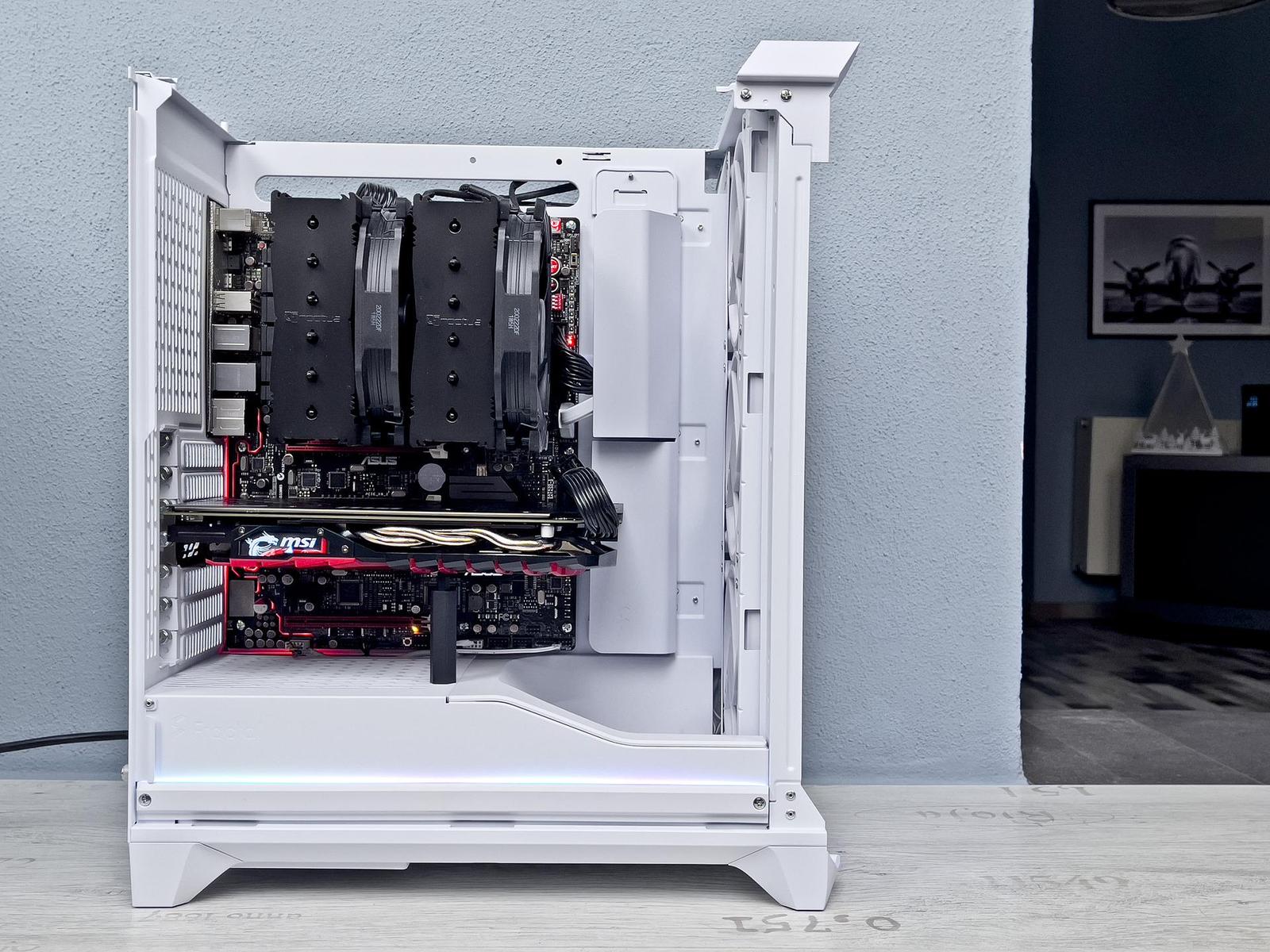

Vestavbu vzorové sestavy mám tímto dokončenu a mohu proto před zpětnou instalací povrchových panelů vyzkoušet její první spuštění.

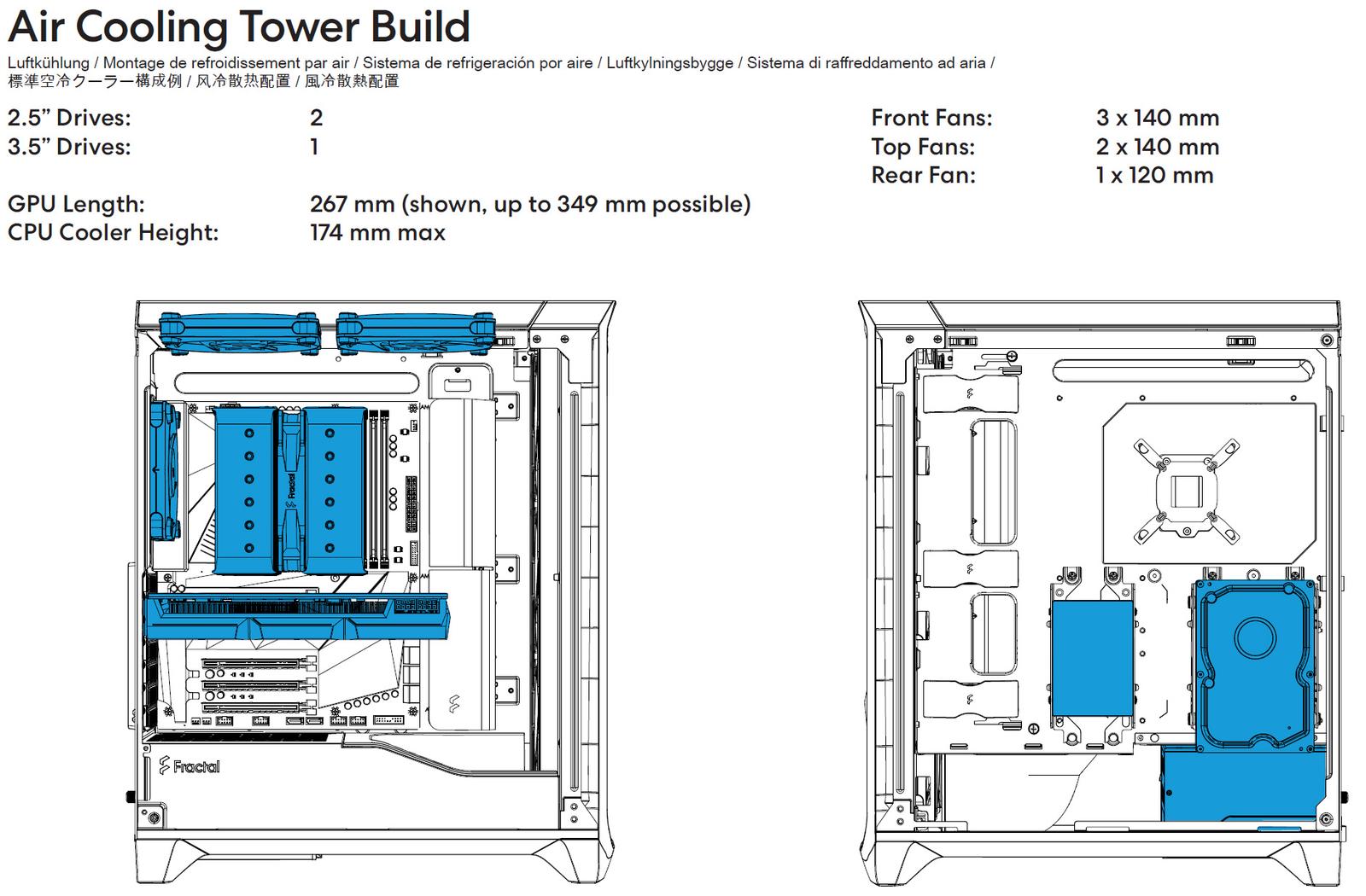

Na závěr této kapitoly si ještě na dvou obrázcích ukážeme možné varianty vestavby počítačových sestav tak, jak nám je navrhuje výrobce v uživatelské příručce. Na prvním obrázku vidíme návrh vzduchem chlazené sestavy.

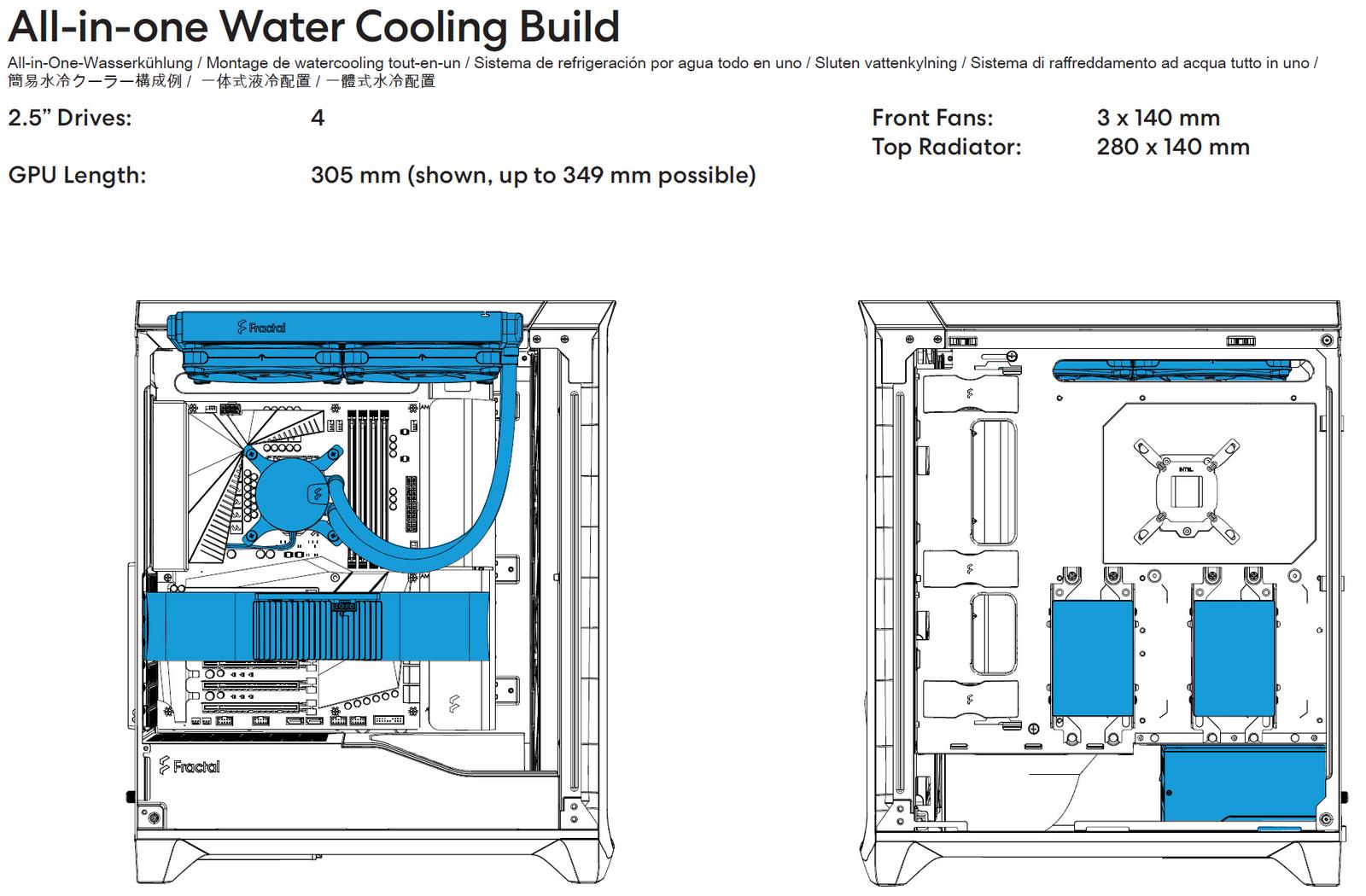

Druhý obrázek ukazuje variantu vodou chlazené sestavy.
