Nedávno na trh oficiálně přišla třetí generace počítačových skříní populární Fractal Design Meshify. Produkty této řady jsou určeny pro sestavy s potřebou účinného chlazení, neboť poskytují možnost intenzivního větrání skrze velkou plochu ventilačních průduchů, volně prostupný interiér a množství pozic pro ventilátory. Nebyl by to Fractal Design, kdyby v nové generaci nepřinesl nějaké zásadní novinky a vylepšení. Jak nám nadpis napovídá, jedno z vylepšení se bude týkat hlučnosti, ale co ta skála u IT produktu? Nuž pojďme se na to podívat.

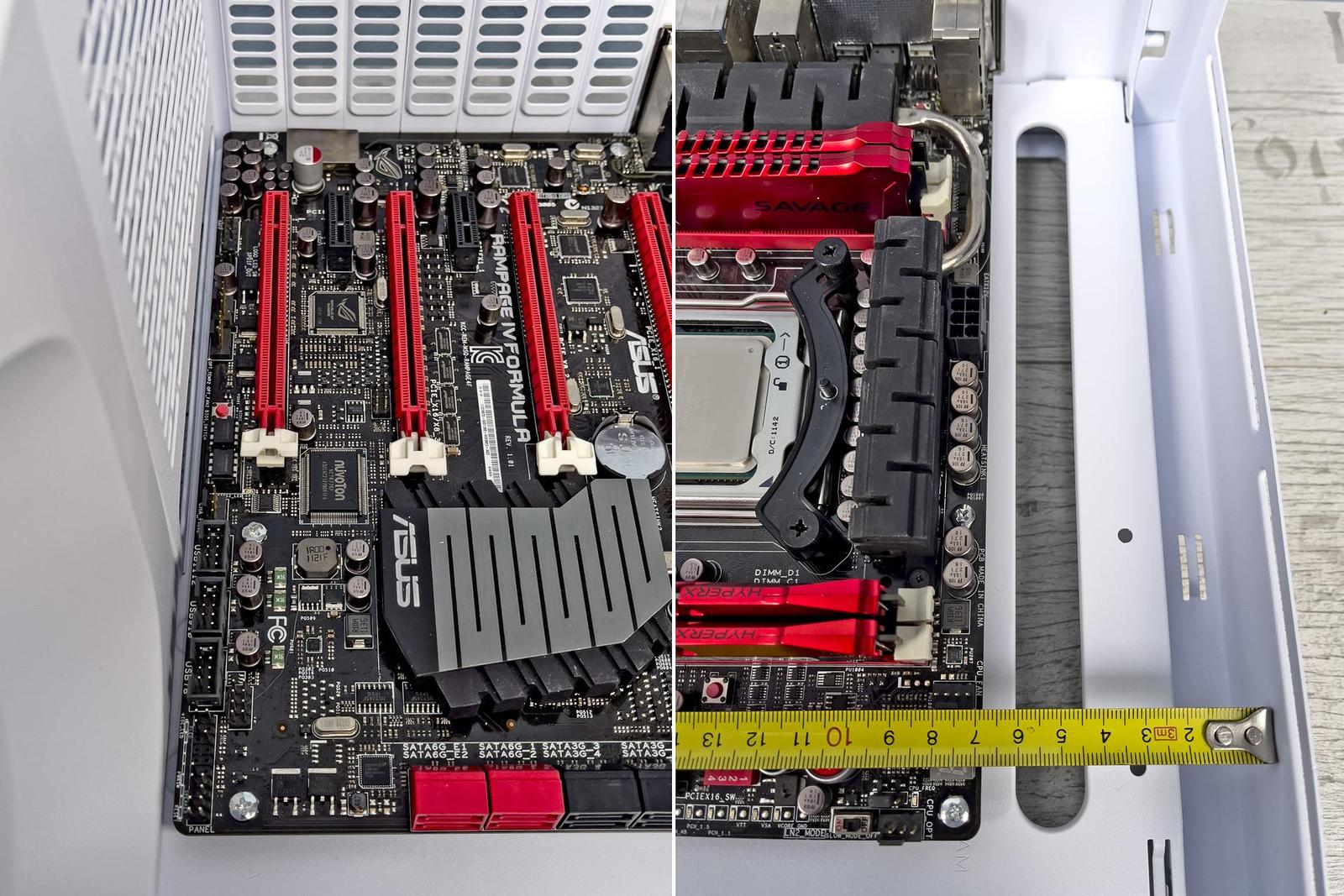

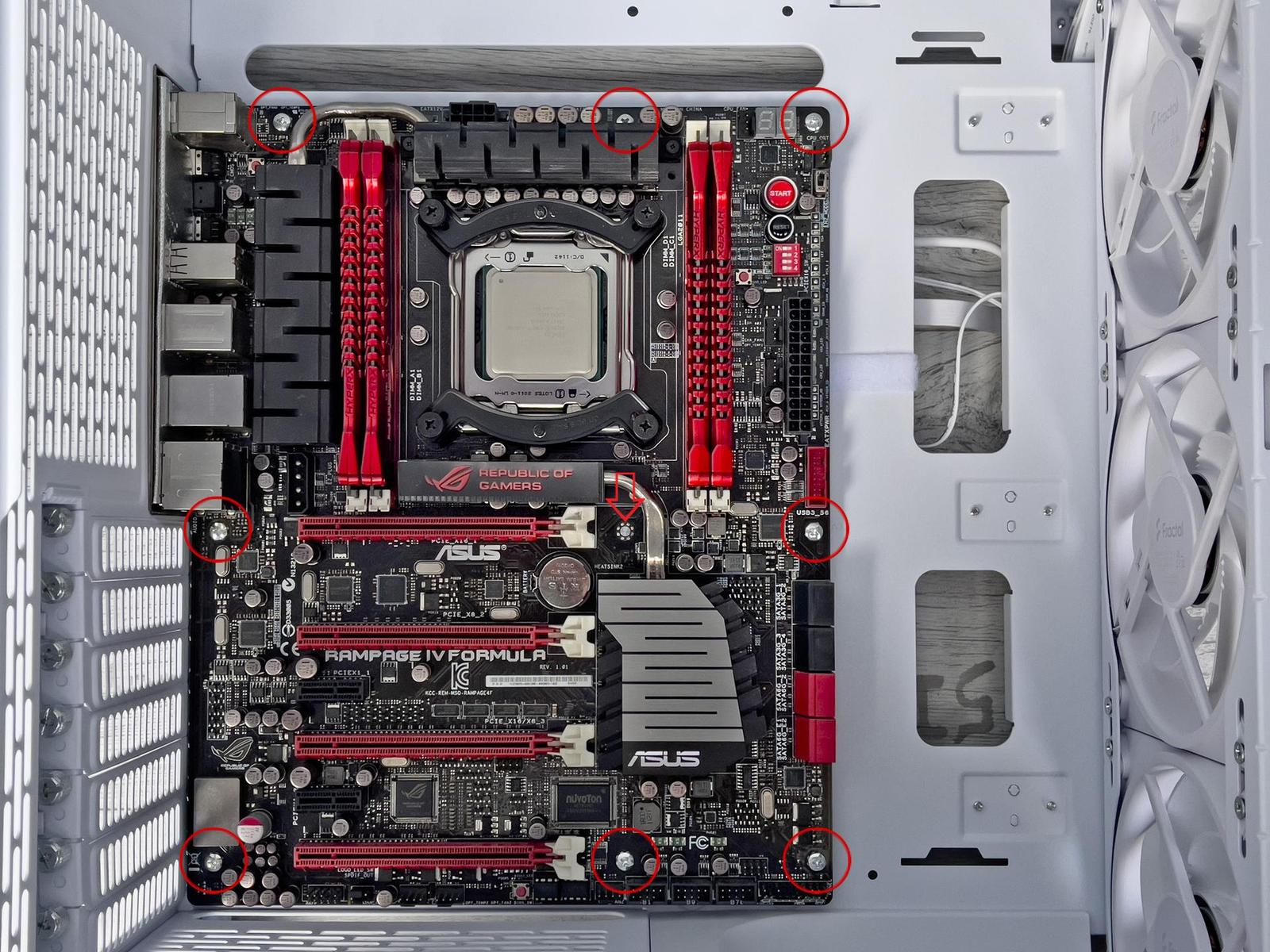

Montáž vzorové sestavy do skříně Fractal Design Meshify 3 zahajuji tradičně základní deskou klasického formátu ATX. K jejímu upevnění do připravených distančních sloupků používám osm chromovaných šroubů z příslušenství skříně.

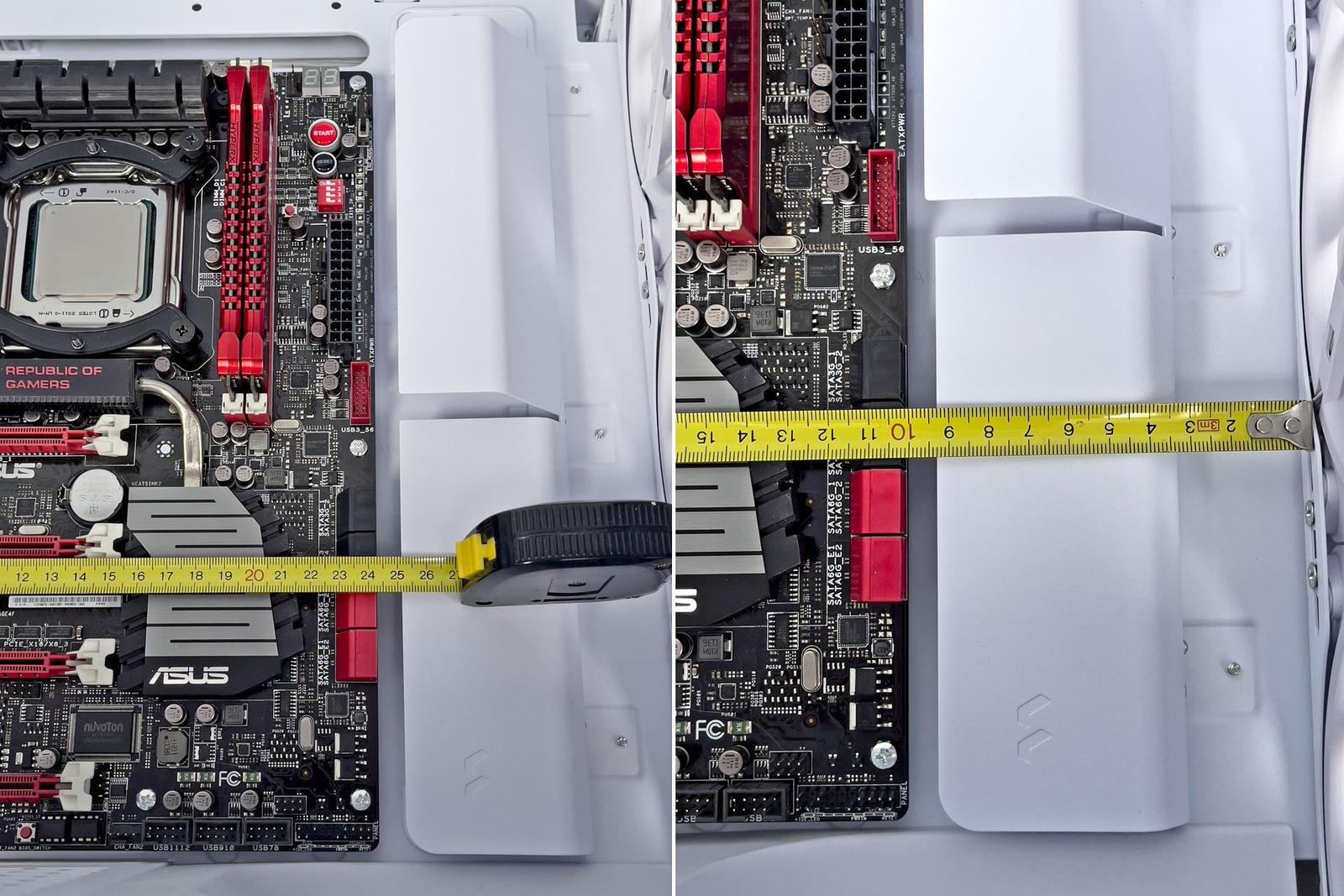

Za účelem měření jsem na přepážku upevnil plechový kryt kabelů, který se nachází necelý centimetr před okrajem základní desky. Mezi tímto okrajem a čelní stěnou šasi jsem naměřil vzdálenost 102 mm.
Mezi stropem tunelu a základní deskou zůstává přibližně pětimilimetrová mezera. Mnohem důležitější je však mezera v šíři 68 mm pod stropem skříně. Ta by měla umožnit bezproblémovou instalaci běžného 280mm radiátoru vodního chlazení i s ventilátory.

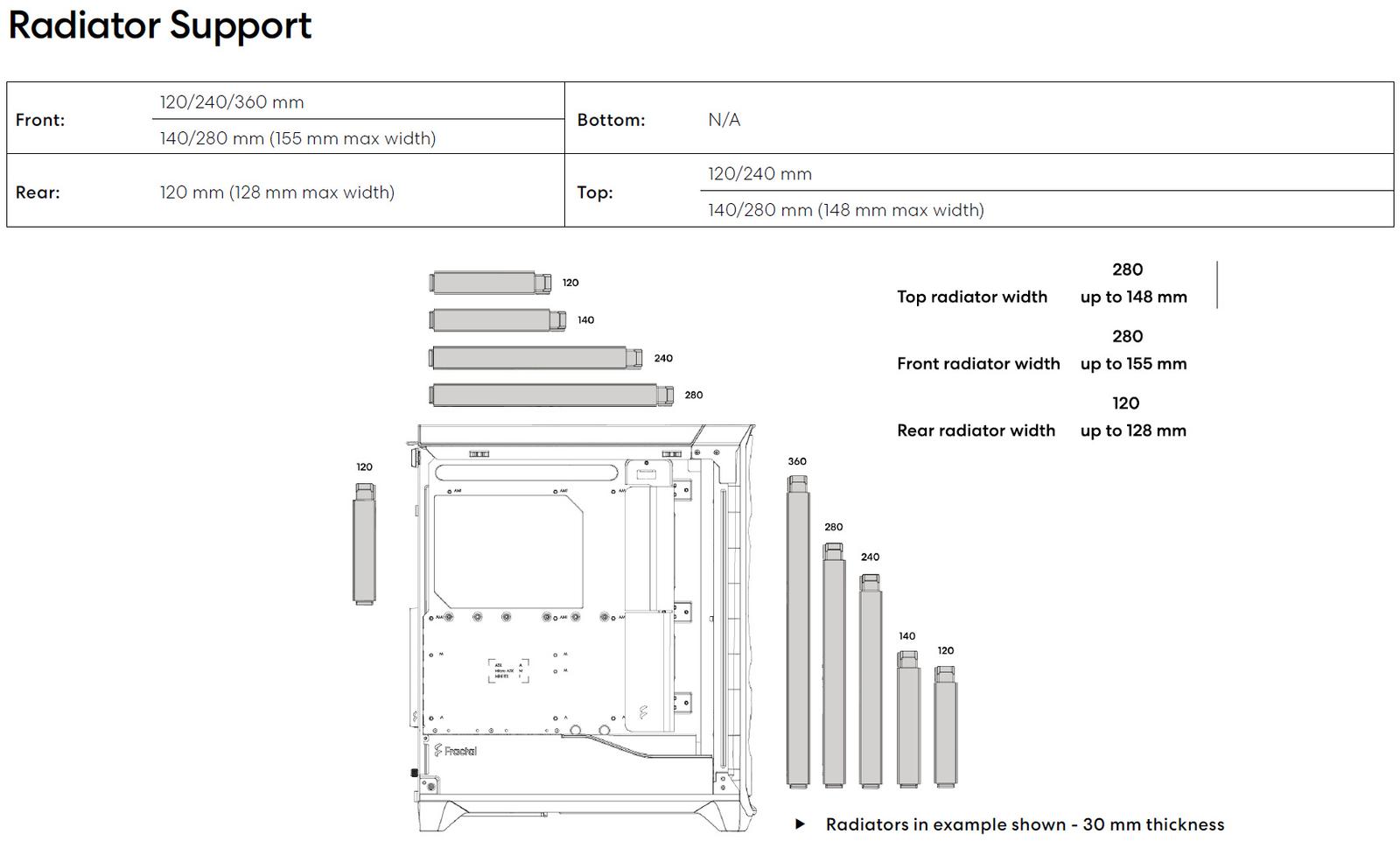

Pojďme se nyní podívat na možnosti použití radiátorů vodního chlazení ve skříni Meshify 3. Podle výrobce lze na čelo skříně osadit radiátor do velikosti 360 mm, v případě použití 280mm radiátoru nesmí jeho šířka přesáhnout 155 mm. Strop skříně pojme radiátory do velikosti 280 mm s maximální šířkou do 148 mm. Na zadní stěnu pak můžeme upevnit 120mm radiátor s šířkou do 128 mm. Výrobce toto garantuje pro radiátory do tloušťky 30 mm.

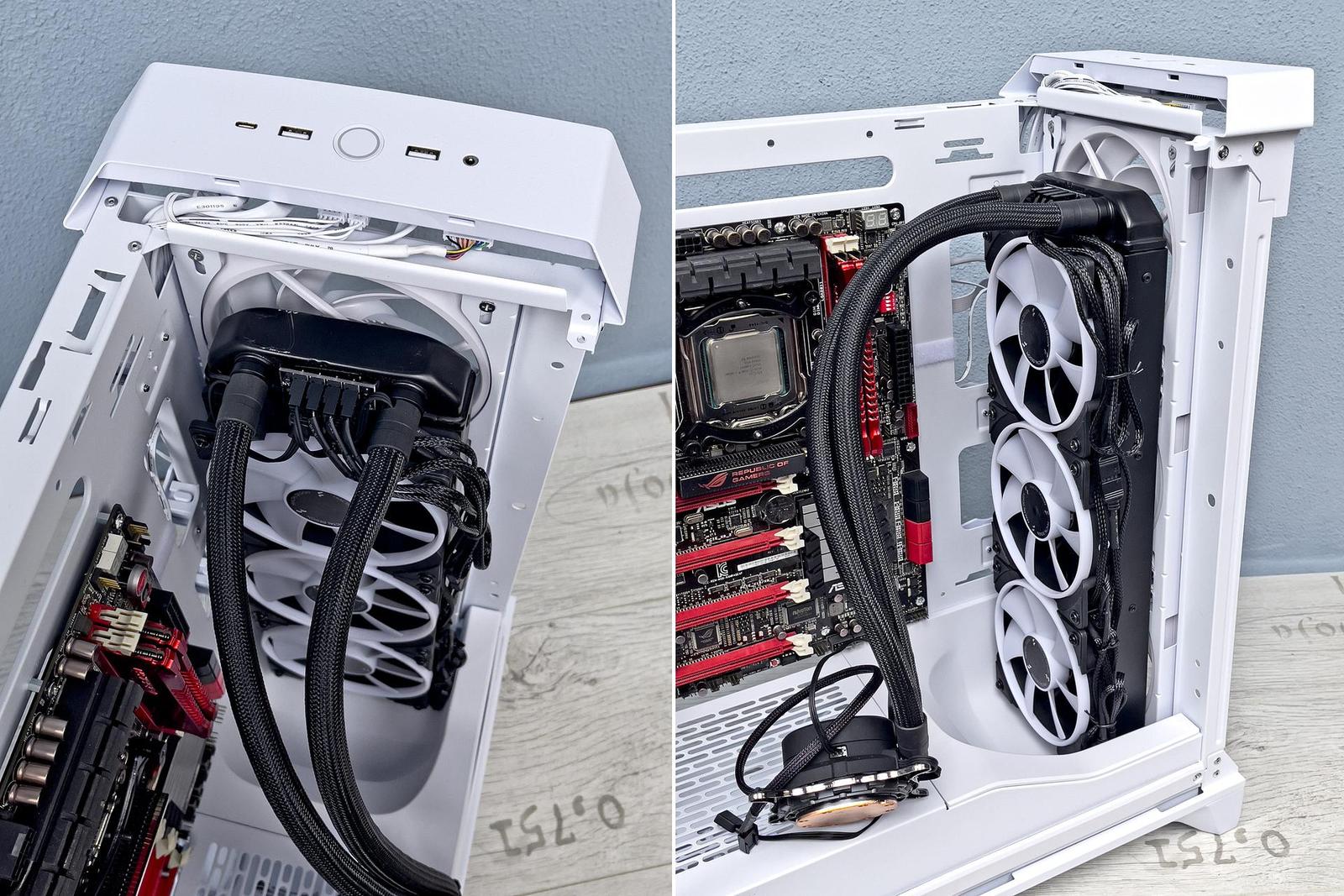

Vyzkoušel jsem prostorové možnosti na čele skříně jen volným přiložením nadstandardně dlouhého 360mm radiátoru AIO chladiče Fractal Design Celsius+ S36 Prisma a i bez demontáže deflektoru zde zůstává velká rezerva. Při použití tohoto chladiče bych jeho ventilátory odstranil a využil jen standardně montované ventilátory skříně, takže 30mm radiátor by pak nijak neomezil navrácení plechového krytu kabelů před základní desku.

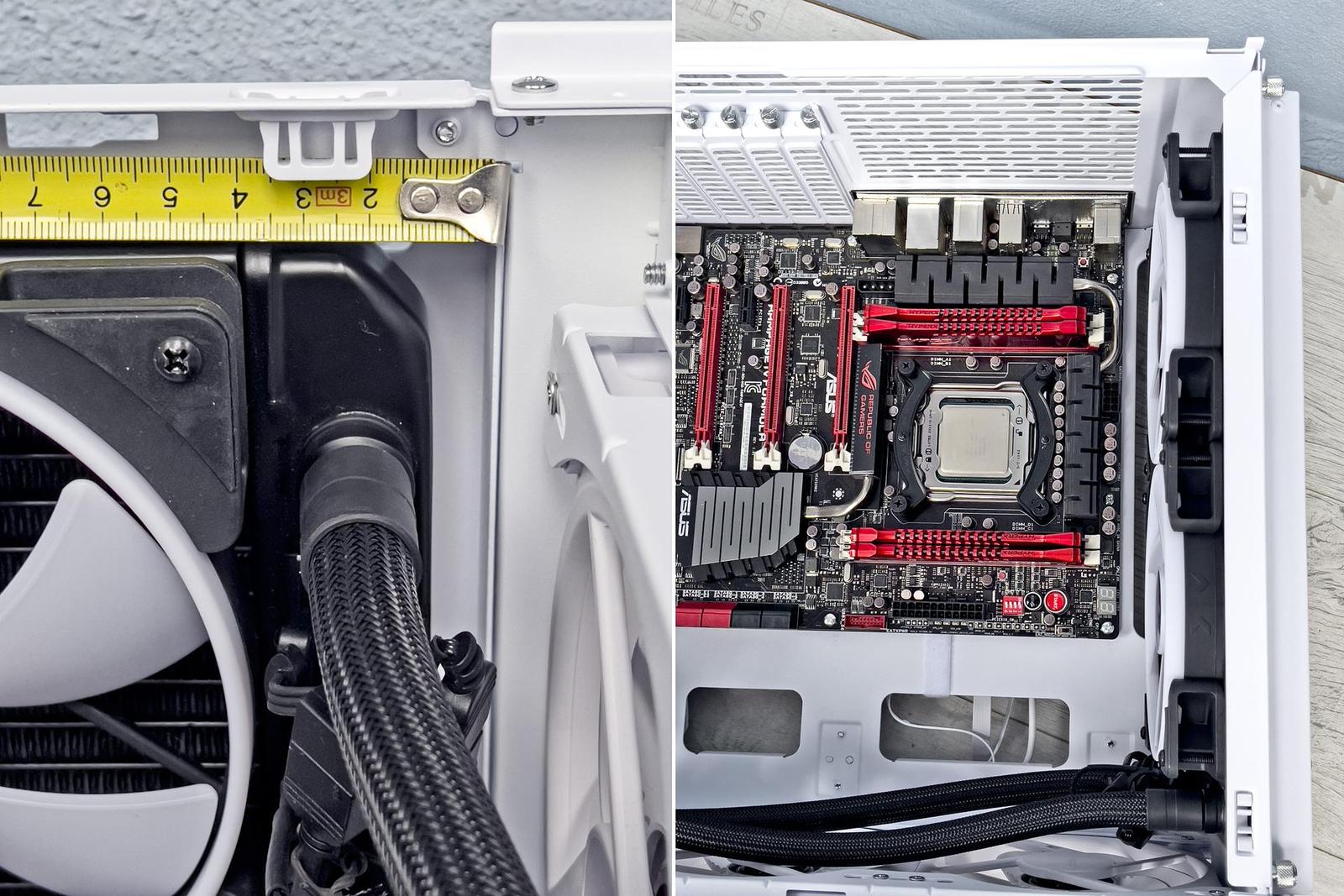

V případě kratšího, ale naopak širšího 280mm AIO chladiče Fractal Design Celsius+ S28 Prisma, jehož radiátor s rozměry 143 × 30 × 324 mm je opět nadstandardně velký, narazíme mnohem dříve na zúžení prostoru uvnitř deflektoru na dně skříně. Přesto mně zůstává na čele skříně ještě rovných 100 mm volného prostoru.

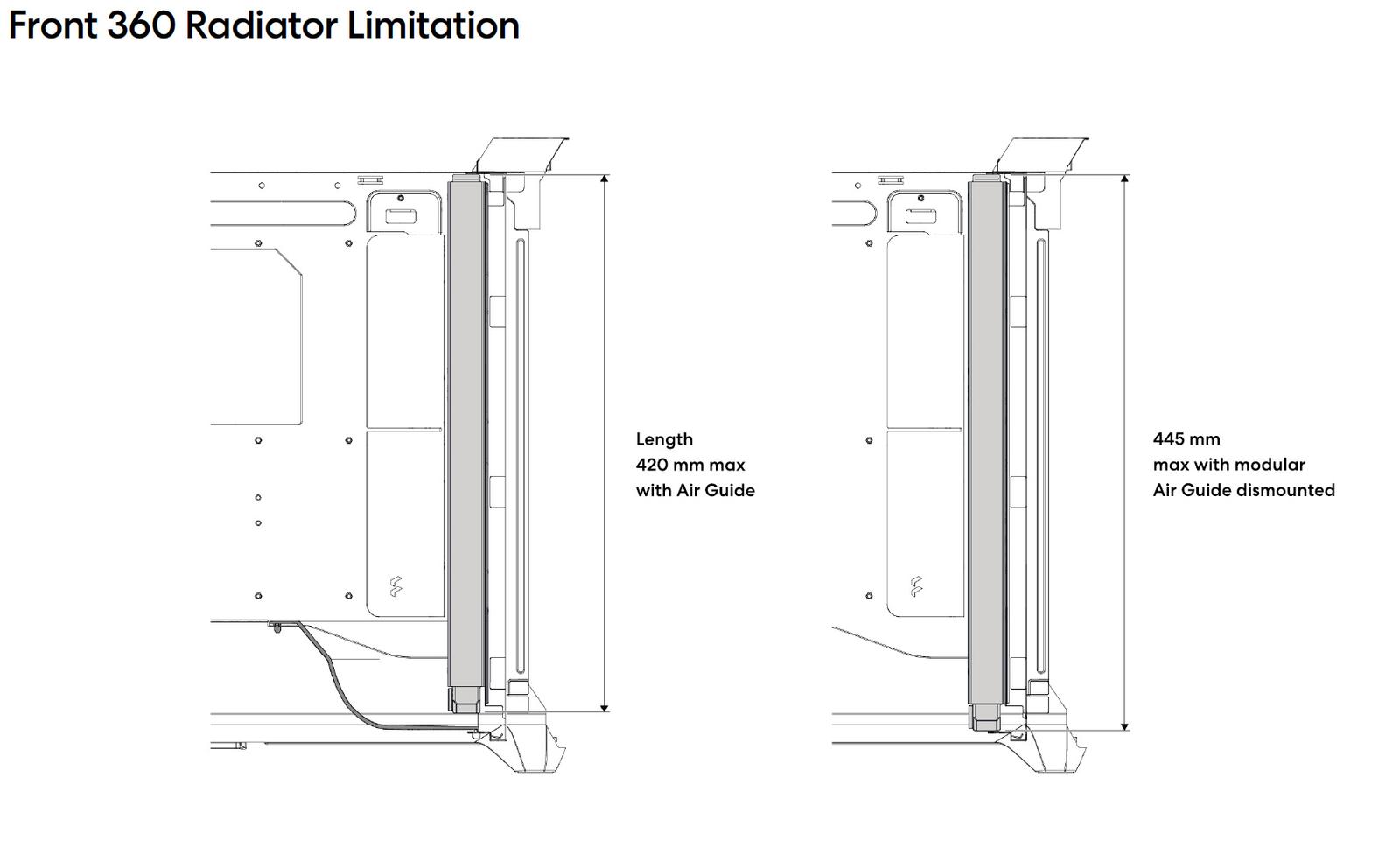

Tímto měřením potvrzuji údaj výrobce, že s osazeným deflektorem lze na čelo osadit radiátor do délky 420 mm, po demontáži deflektoru až do délky 445 mm. Vezměte prosím na vědomí, že pokud si pořídíte 420mm AIO chladič, tak jeho radiátor bude ve skutečnosti delší, většinou přes 450 mm. Skříň tuto velikost chladiče z tohoto důvodu nepodporuje.

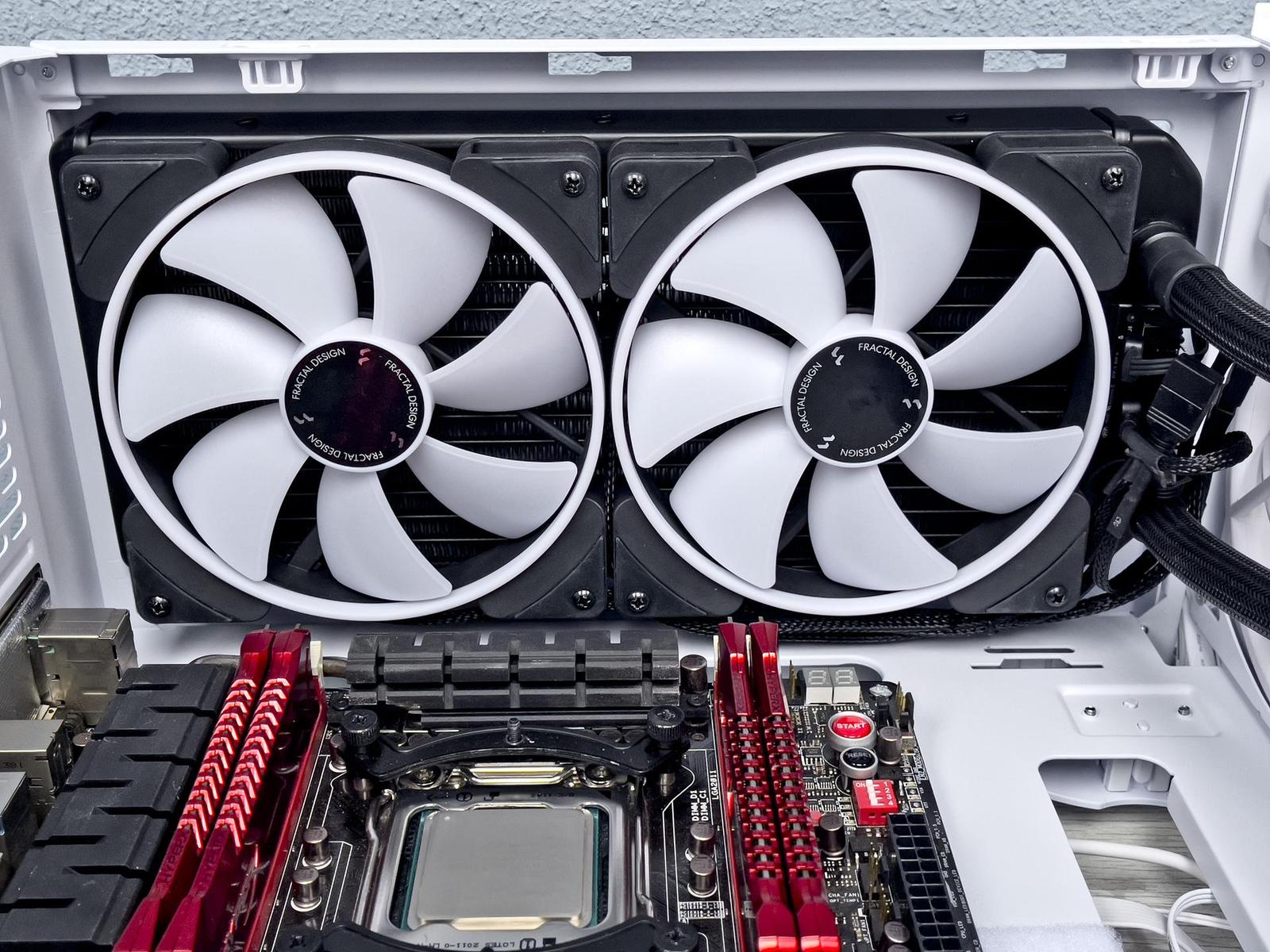

Strop skříně Meshify 3 podporuje AIO chladiče do velikosti 280 mm. Přerostlý radiátor AIO chladiče vzorové sestavy s délkou 324 mm jsem do demontovaného plechového panelu upevnil zcela bez problémů.
Radiátor s šířkou 143 mm využívá dostatečný volný prostor mezi stropem a základní deskou. Prakticky vyplňuje celou plochu stropního průduchu.
Lze předpokládat, že na strop skříně se pohodlně vejde jakýkoliv běžný radiátor AIO chladiče velikosti 280 mm. V mém případě zůstává na délku ještě rezerva jednoho centimetru. Problémem by tak mohla být pouze tloušťka radiátoru, která by včetně ventilátorů neměla přesáhnout 68 mm. Pak by se totiž ventilátory dostaly nad plochu základní desky, kde by mohly kolidovat s jejími součástmi. Většina AIO chladičů se však do tohoto limitu vejde.

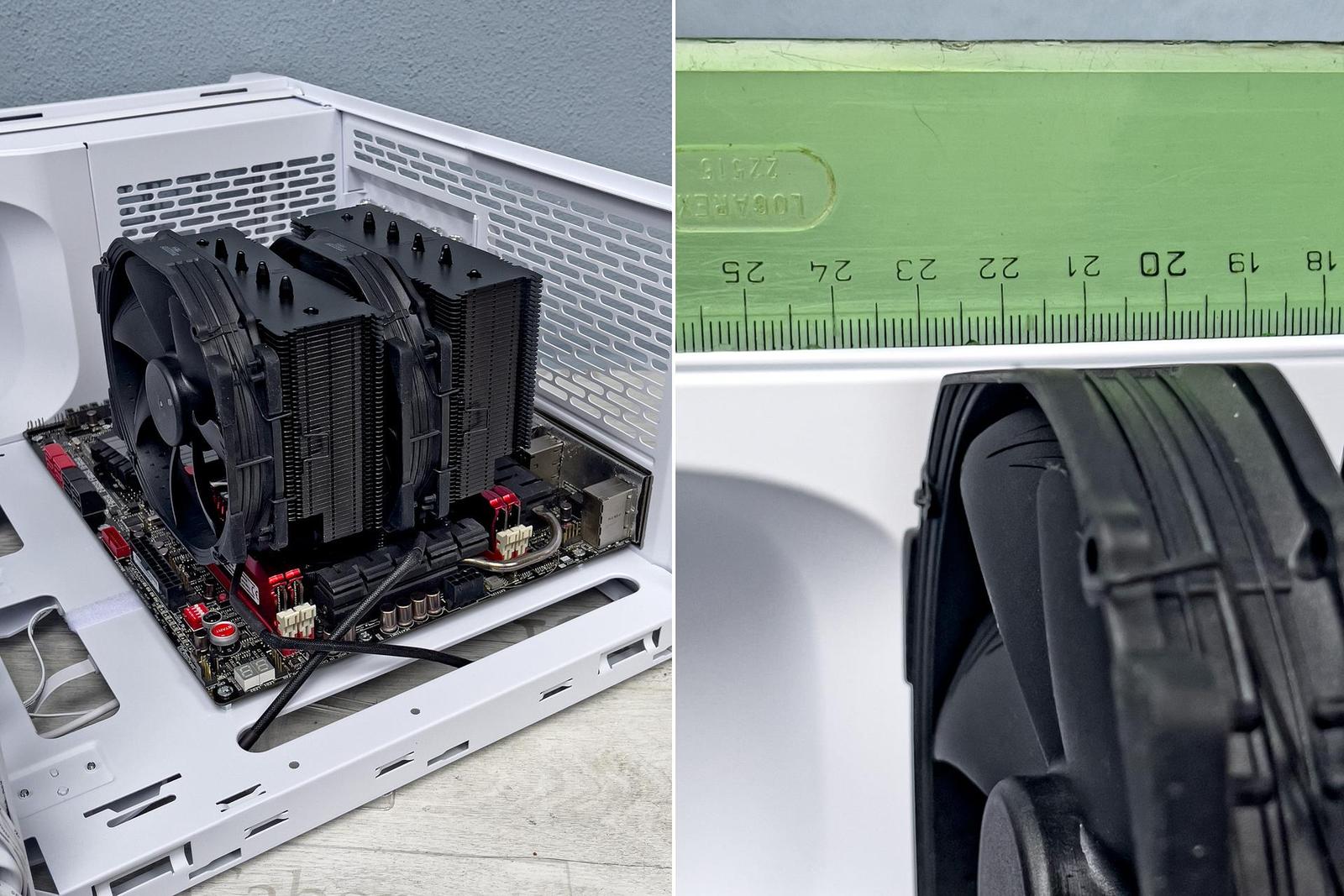

Pro chlazení vzorové sestavy jsem si nakonec vybral mohutný vzduchový chladič Noctua NH-15 Chromax, který prakticky bezezbytku využije prostorové možnosti testované skříně. Poloha jeho předního ventilátoru závisí na výšce RAM modulů. Je tedy potřeba vybírat ty modely, které mají co nejnižší výšku. V mém případě jsem dosáhl celkové výšky chladiče 170 mm, takže mně zbyly ještě 3 mm rezervy k dobru.
Pro informaci doplňuji obrázek se znázorněním dostupných pozic pro ventilátory.
Výrobce nám v uživatelské příručce navrhl také jednu z možných variant kombinací většího počtu radiátorů vodního chlazení. U tohoto návrhu použil radiátory s jednotnou šířkou cca 120 mm.
