Nedávno na trh oficiálně přišla třetí generace počítačových skříní populární Fractal Design Meshify. Produkty této řady jsou určeny pro sestavy s potřebou účinného chlazení, neboť poskytují možnost intenzivního větrání skrze velkou plochu ventilačních průduchů, volně prostupný interiér a množství pozic pro ventilátory. Nebyl by to Fractal Design, kdyby v nové generaci nepřinesl nějaké zásadní novinky a vylepšení. Jak nám nadpis napovídá, jedno z vylepšení se bude týkat hlučnosti, ale co ta skála u IT produktu? Nuž pojďme se na to podívat.

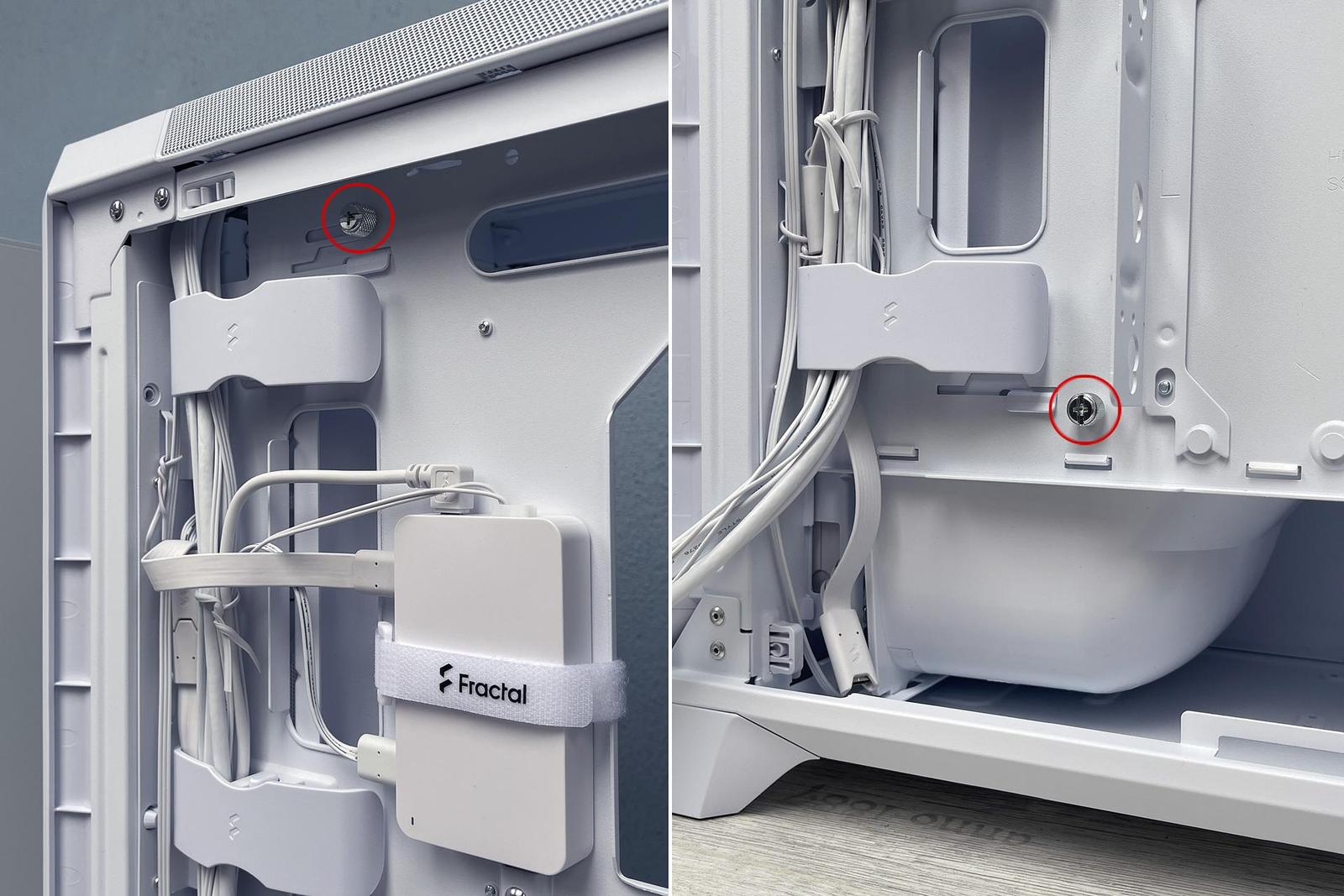

Před samotnou montáží vzorové sestavy do skříně Fractal Design Meshify 3 bude vhodné demontovat některé její součásti, které nám tak uvolní prostor pro pohodlnější manipulaci s komponenty a kabeláží. Ze všeho nejdřív demontuji plechový kryt otvorů pro průchod kabelů skrze přepážku k základní desce. Tento kryt je zajištěn dvojicí šroubů ze zadní strany přepážky. Šrouby s velkou hlavou lze uvolnit bez potřeby nářadí. Po jejich uvolnění kryt neupadne, neboť zůstává pomocí ohybů plechu zavěšen na přepážce.

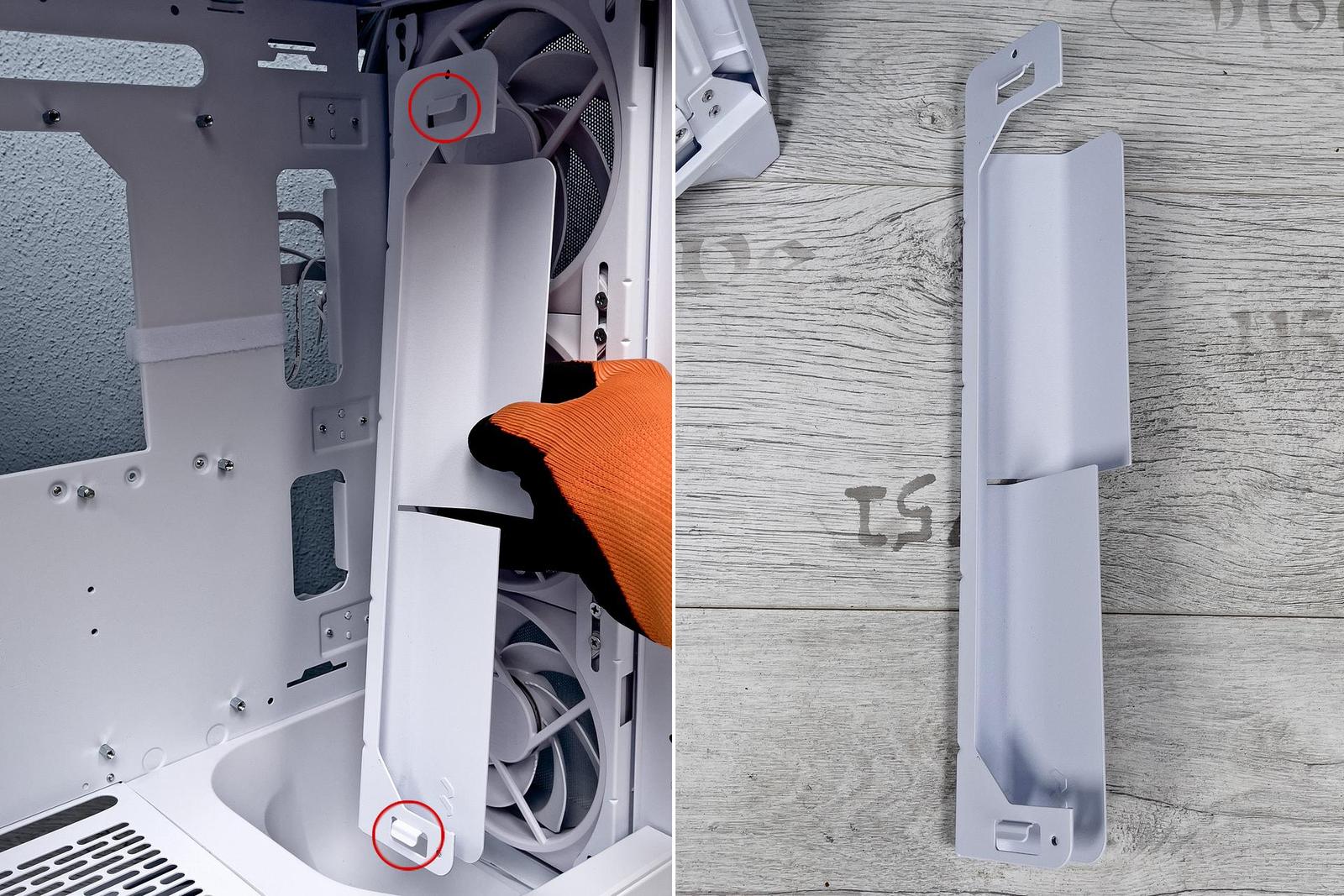

Plechový kryt lze nyní sundat nadzdvižením. Musí se v tu chvíli nacházet uprostřed drážky v přepážce, která je v tomto místě na šířku závěsů směrem vzhůru rozšířena.

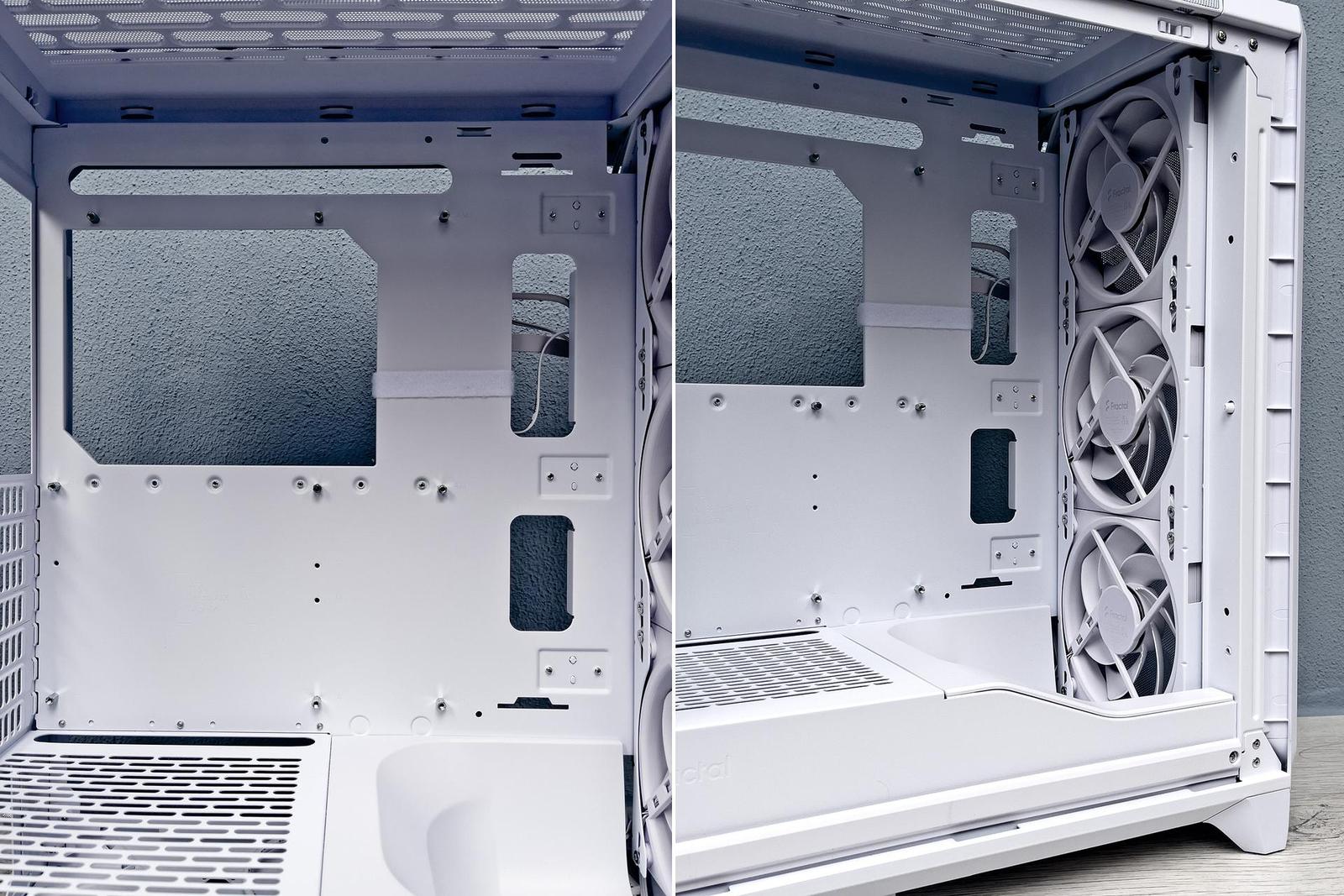

Přepážka prochází skříní v jedné rovině, takže po trvalém odstranění krytu dovolí osazení i největší základní desky formátu E-ATX.

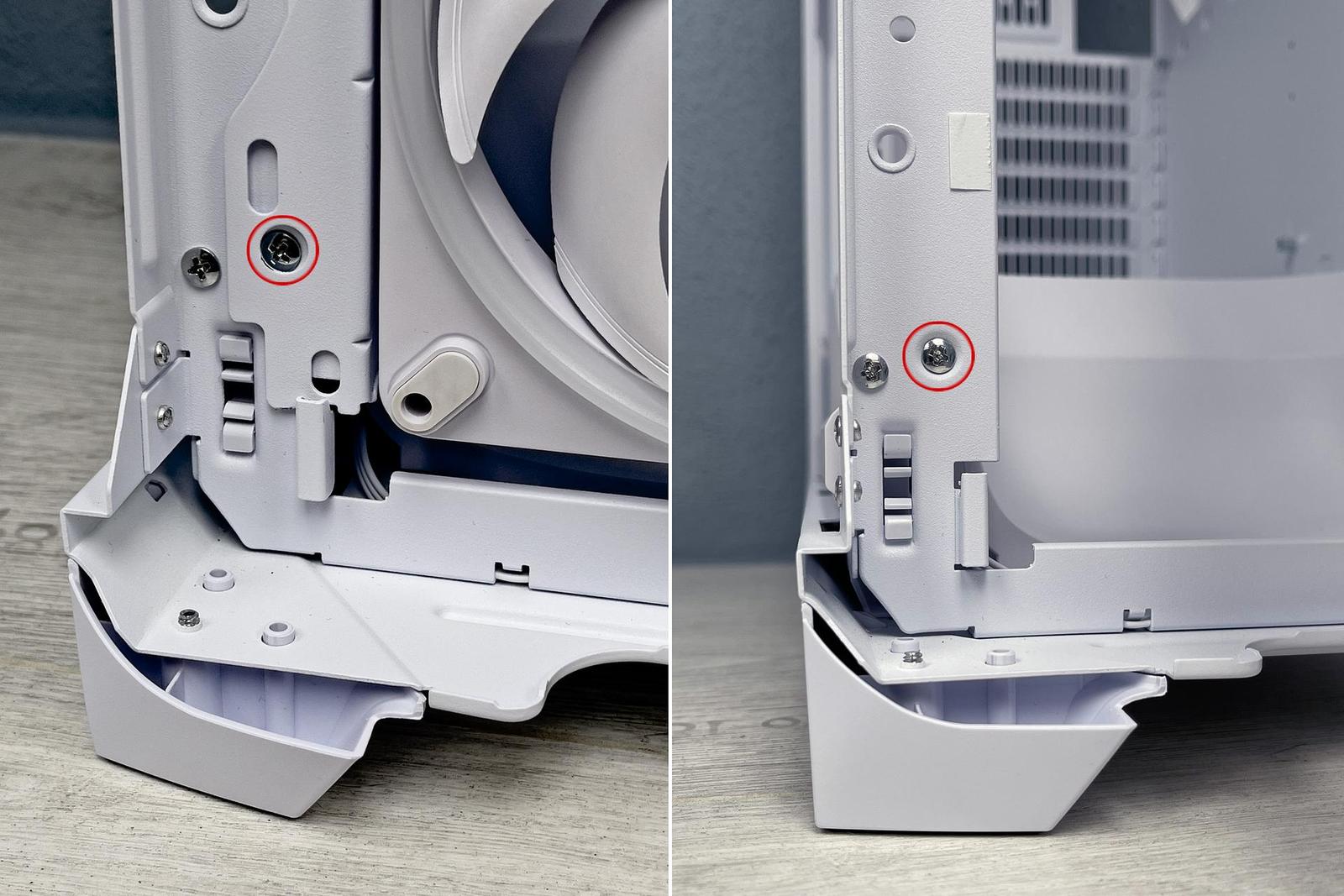

V případě potřeby výměny čelních ventilátorů nebo při instalaci radiátoru vodního chlazení na čelo skříně budeme demontovat celou sestavu ventilátorů upevněných ke společným bočním plechovým držákům. K tomu stačí odstranění dvojice šroubů pod stropem skříně. Zde už se bez křížového šroubováku neobejdeme.

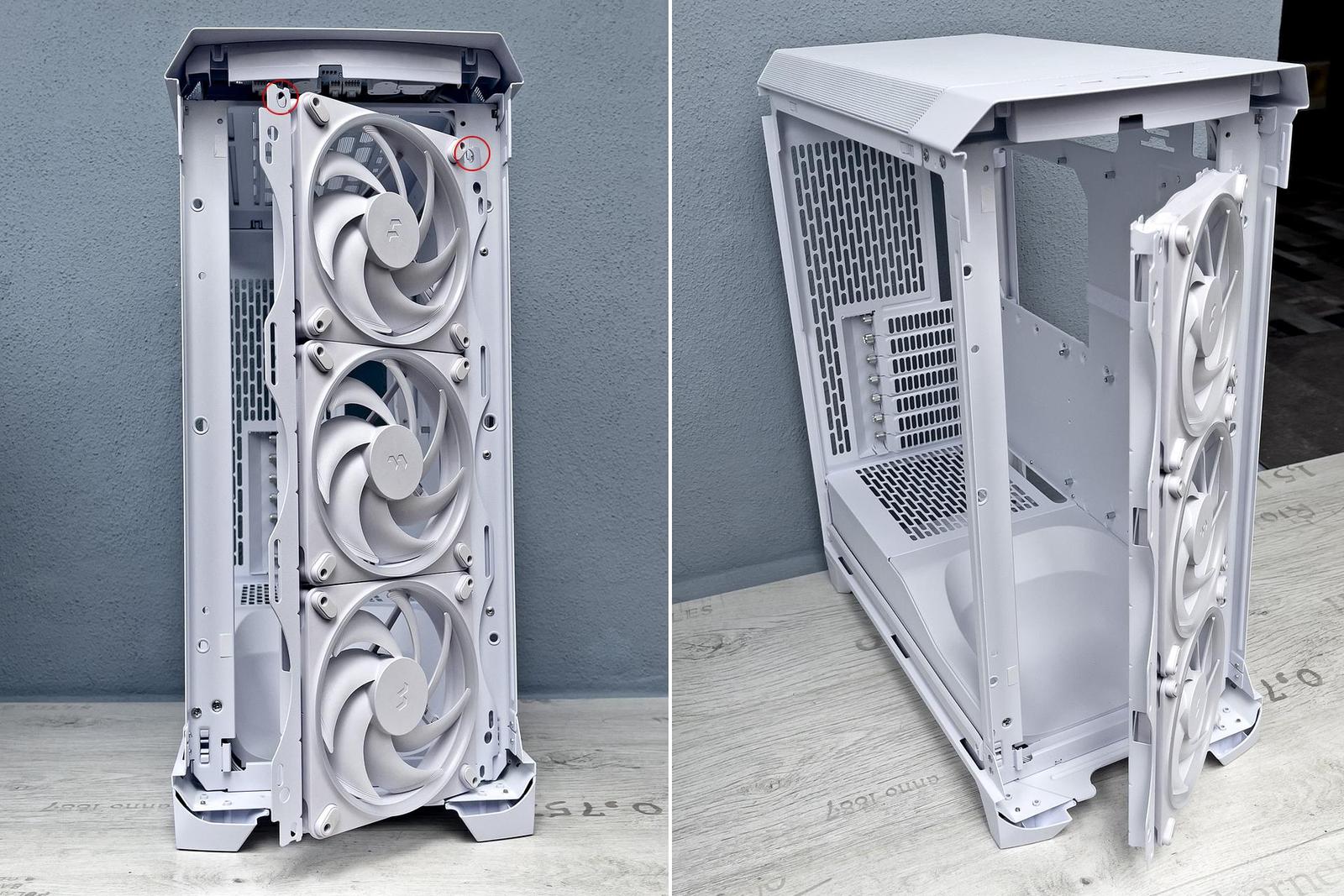

Vespod je sestava ventilátorů pouze zasunuta výstupky plechových držáků do dna skříně. Na následujícím obrázku visí demontovaná sestava na krátkých kabelech ventilátorů, které jsem neodpojoval.

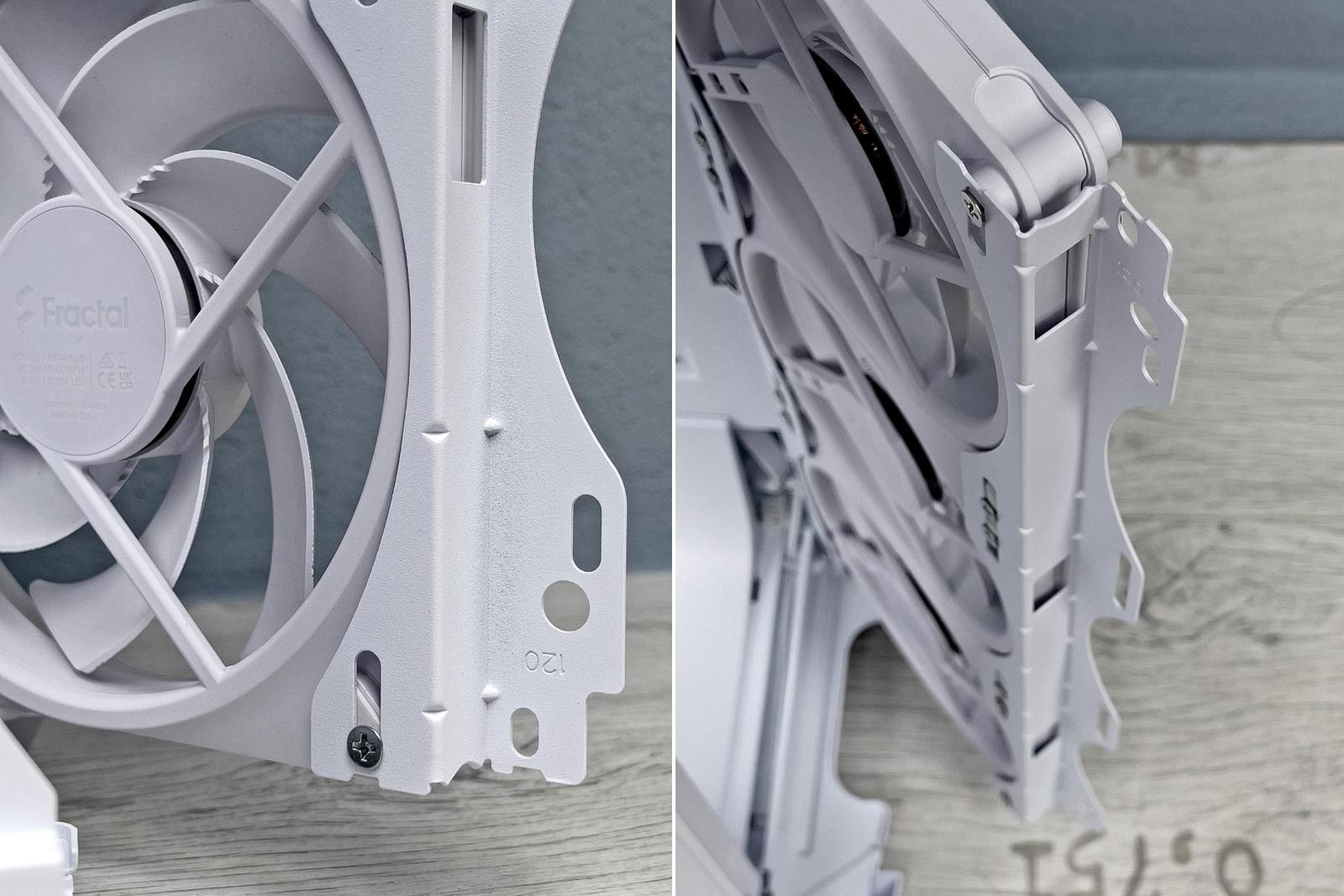

Detailní snímky nám prozrazují způsob, jakým bychom na čelo skříně upevnili užší 120mm ventilátory, nebo radiátor vodního chlazení velikosti 240 či 360 mm. Držáky ventilátorů jsou totiž univerzální a jejich boky mají různé šířky a odlišně tvarované kruhové výřezy. Pouhým převrácením držáků ve svislé ose tak získáme možnost upevnění menších ventilátorů. Výrobce nám identifikaci správné polohy usnadnil vyražením číslice odpovídající šíři ventilátorů.
V případě instalace rozměrného radiátoru vodního chlazení na čelo skříně může vyvstat potřeba demontáže plastového deflektoru v přední části tunelu. Ten je pojištěn šroubem na čele šasi, jenž se však částečně ukrývá za plechovým držákem čelních ventilátorů. Je v něm sice otvor, ale ten nesedí přesně na šroub. Proto nyní využiji toho, že jsem sestavu ventilátorů s jejich držáky v předchozím kroku demontoval. Šroub deflektoru mám tak snadno přístupný.
Po odstranění pojistného šroubu na čele šasi lze deflektor vyjmout již jen povytažením směrem k levé bočnici.

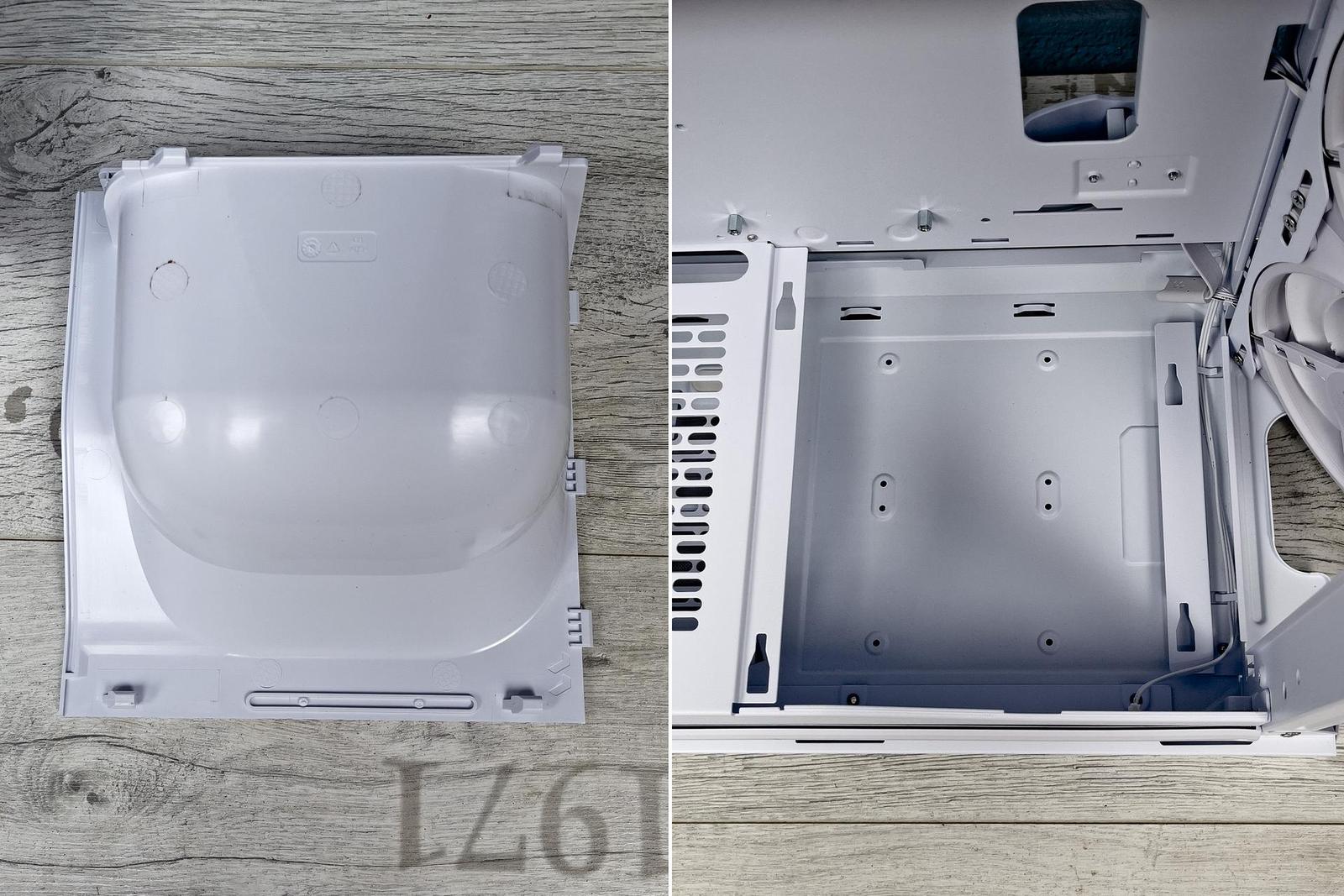

K upevnění deflektoru ke stropu tunelu a ke dnu skříně slouží čtveřice poměrně velkých háčků. Do úzkých štěrbin v plechové přepážce pak náleží tři jemnější západky. Demontáží deflektoru si zpřístupníme mimo jiné možnost alternativní instalace dvojice 2,5“ disků do připravených otvoru na dně skříně.

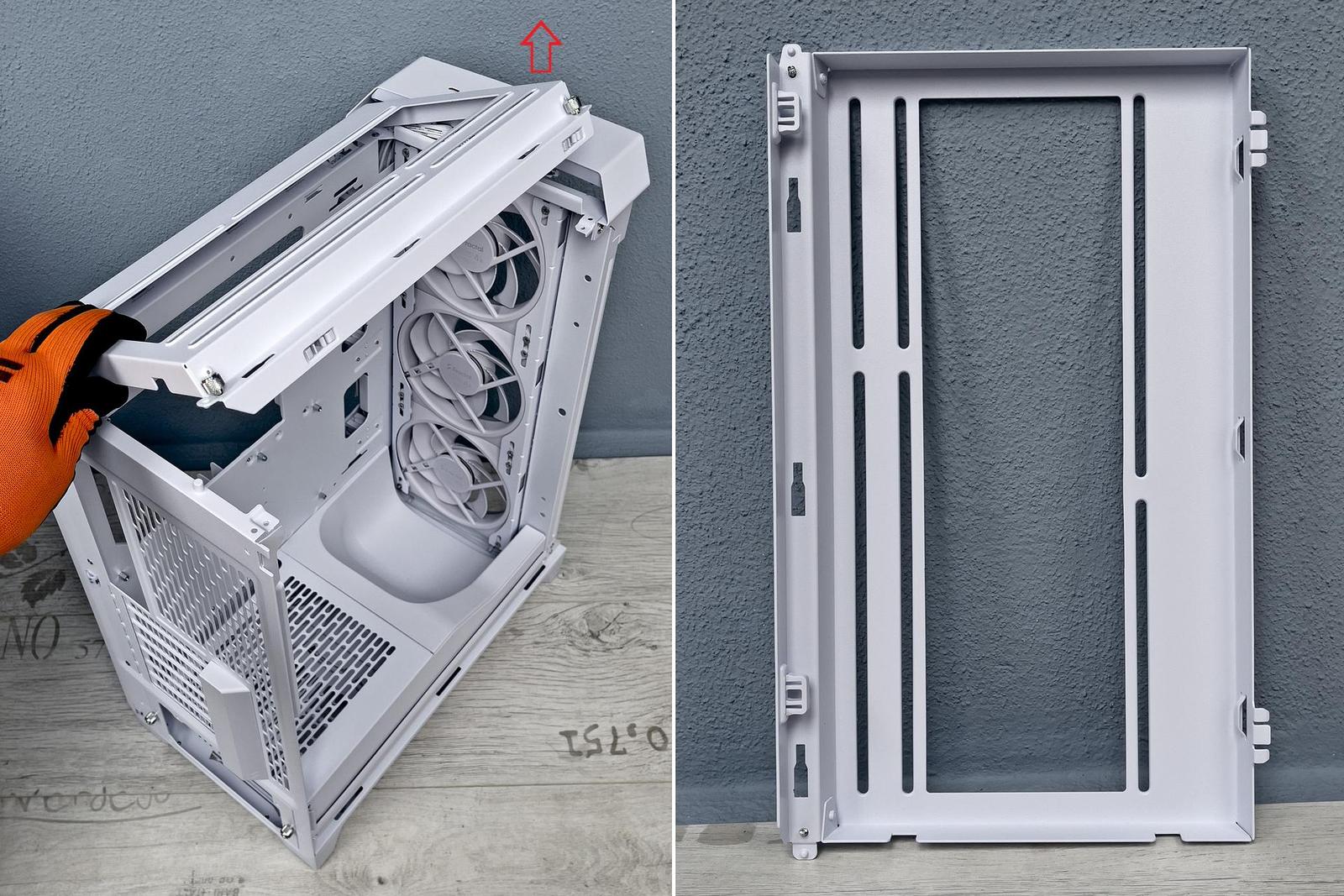

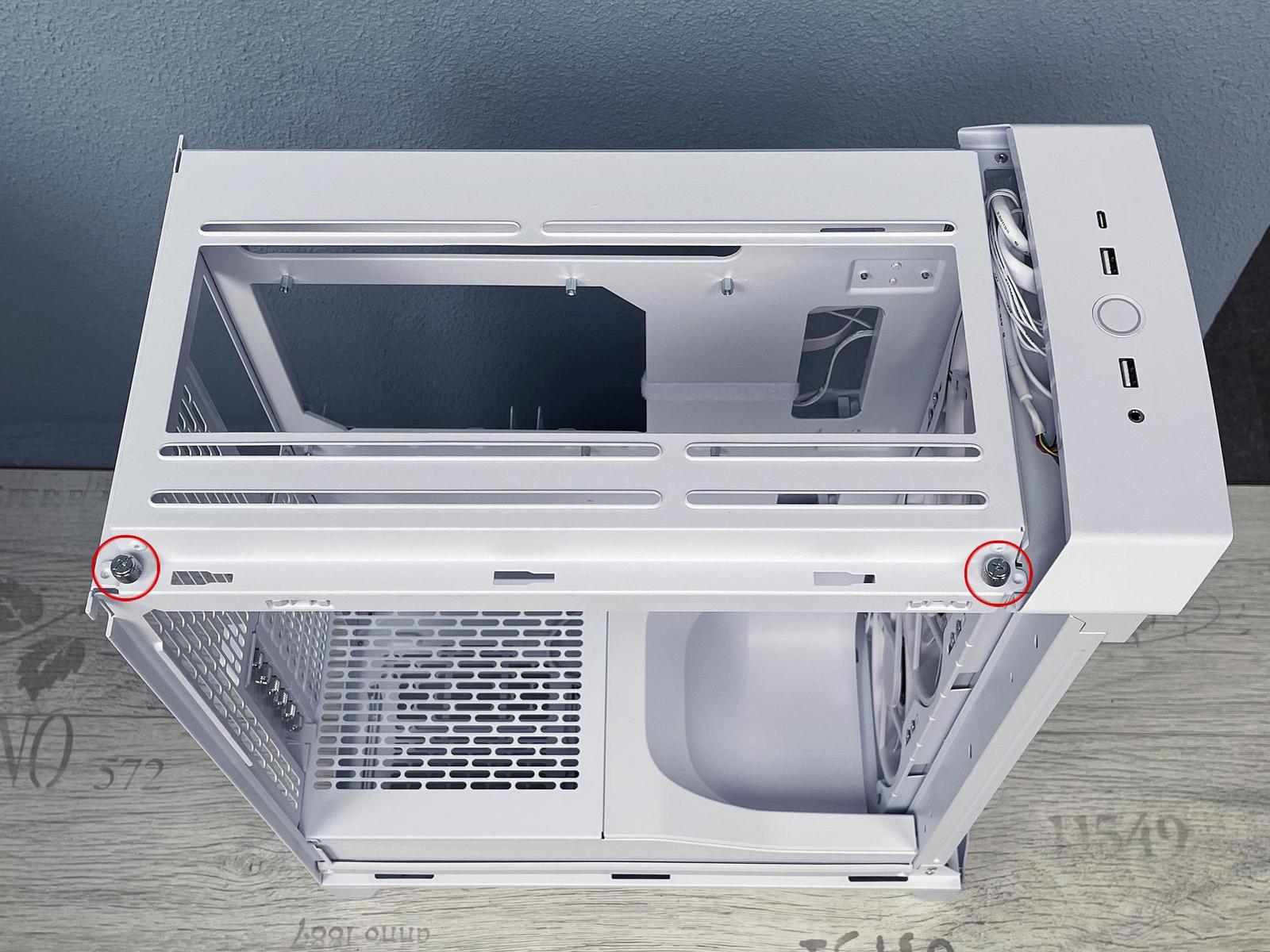

Před montáží počítačové sestavy využijeme také možnosti snadné demontáže stropu skříně Meshify 3, respektive jeho plechového rámu s pozicemi pro upevnění ventilátorů. K tomuto úkonu nebudeme potřebovat nářadí, neboť oba dva fixační šrouby s velkou hlavou lze uvolnit i rukou. Po uvolnění nám šrouby z rámu nevypadnou.
Na pravém boku skříně je stropní rám jen volně zasazen plechovými výstupky do otvorů v šasi.

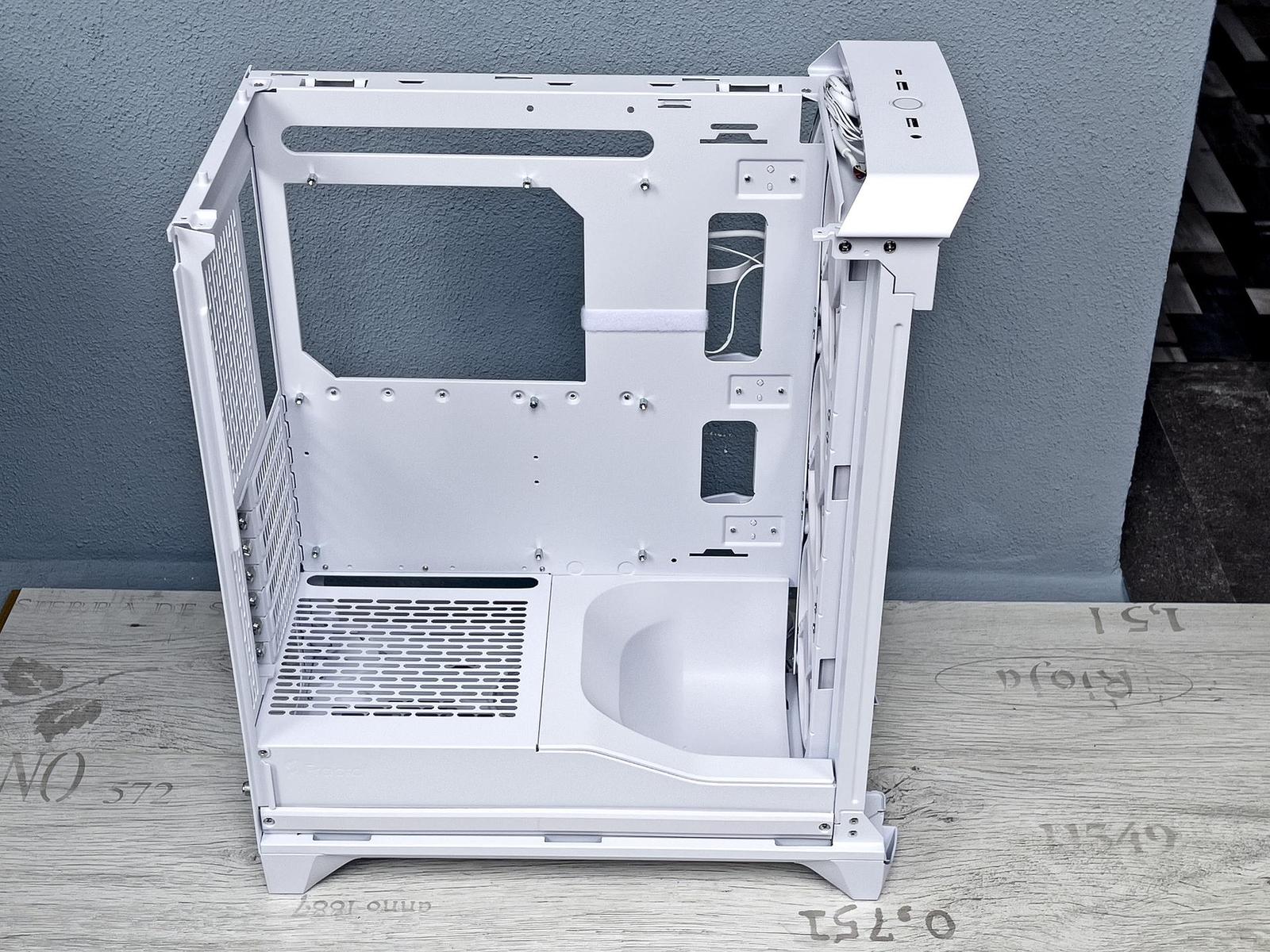

V tuto chvíli mám skříň odstrojenu a připravenu pro pohodlnou instalaci vzorové sestavy. Pojďme se tedy do ní pustit.
