Nedávno na trh oficiálně přišla třetí generace počítačových skříní populární Fractal Design Meshify. Produkty této řady jsou určeny pro sestavy s potřebou účinného chlazení, neboť poskytují možnost intenzivního větrání skrze velkou plochu ventilačních průduchů, volně prostupný interiér a množství pozic pro ventilátory. Nebyl by to Fractal Design, kdyby v nové generaci nepřinesl nějaké zásadní novinky a vylepšení. Jak nám nadpis napovídá, jedno z vylepšení se bude týkat hlučnosti, ale co ta skála u IT produktu? Nuž pojďme se na to podívat.

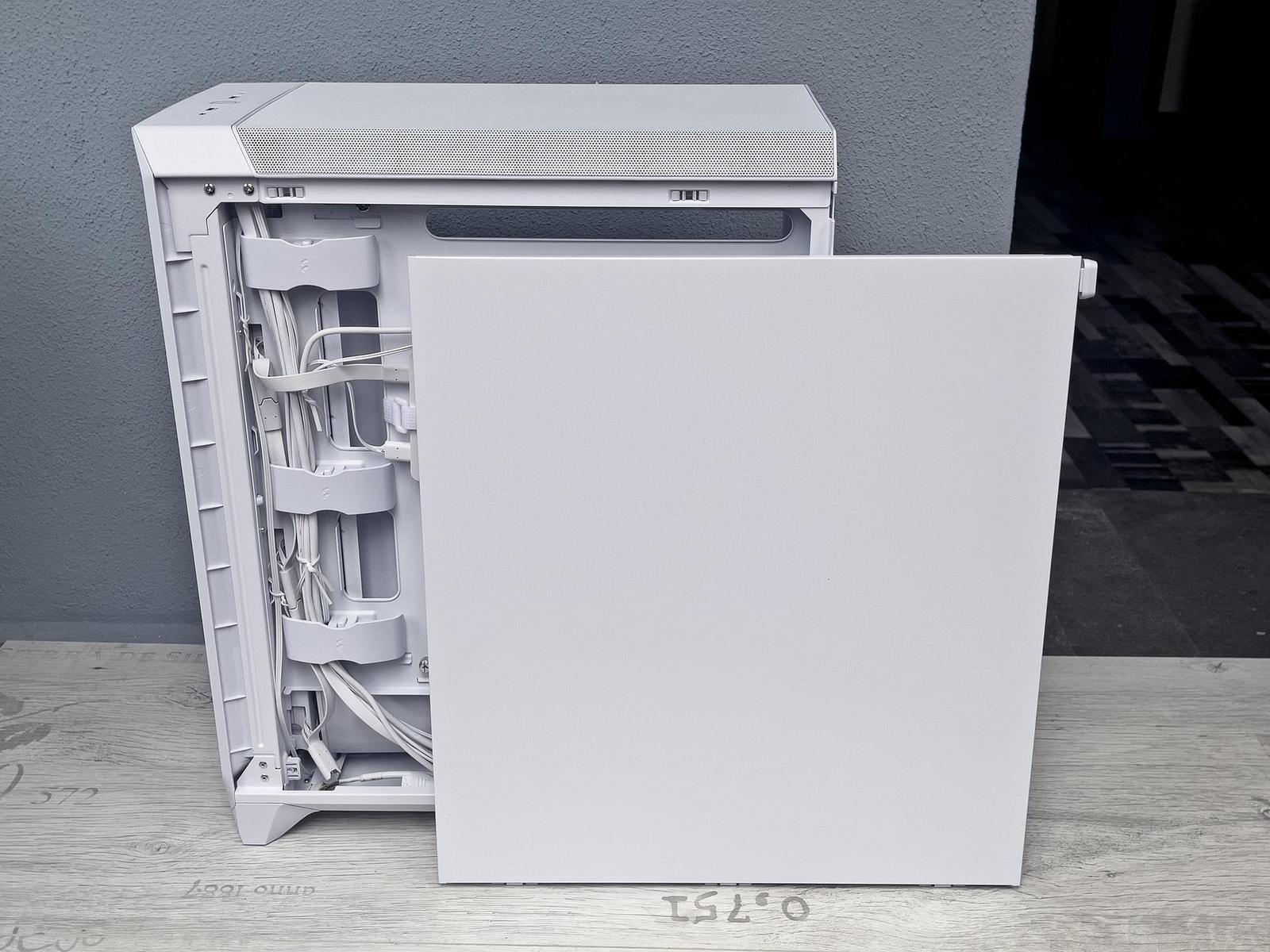

Plechová bočnice na pravé straně skříně Fractal Design Meshify 3 používá stejný způsob upevnění jako skleněná bočnice na straně opačné. Bočnici tedy pootevřeme pomocí madla v zadního horním rohu a pak vysadíme směrem vzhůru. Není třeba uvolňovat žádné šrouby.

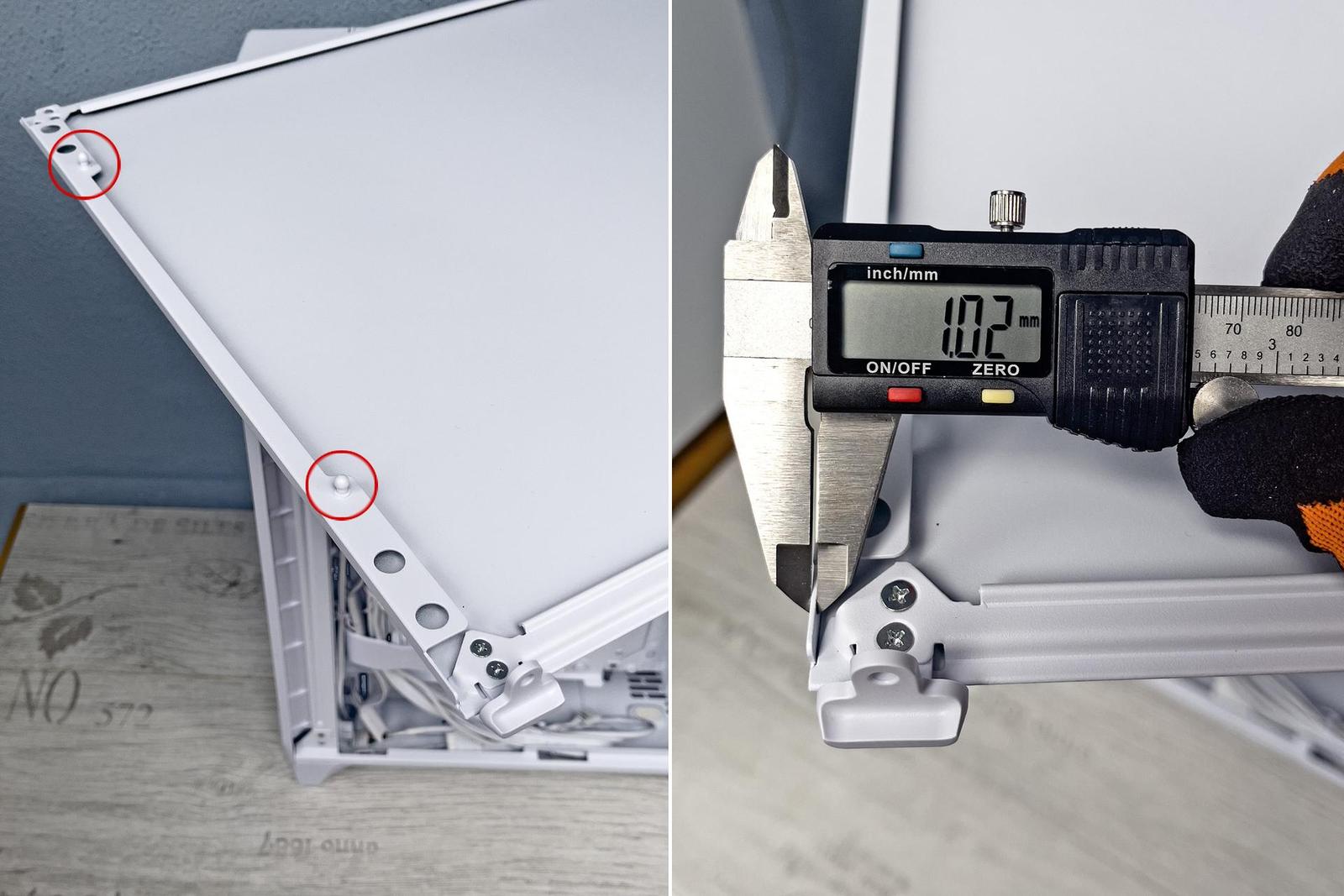

Bočnice je vyztužena pouze ohyby plechu po obvodu, na tom horním vidíme dva kotevní čepy. Oboustranně lakovaný plech bočnice měl v místě měření slušnou tloušťku 1,0 mm.

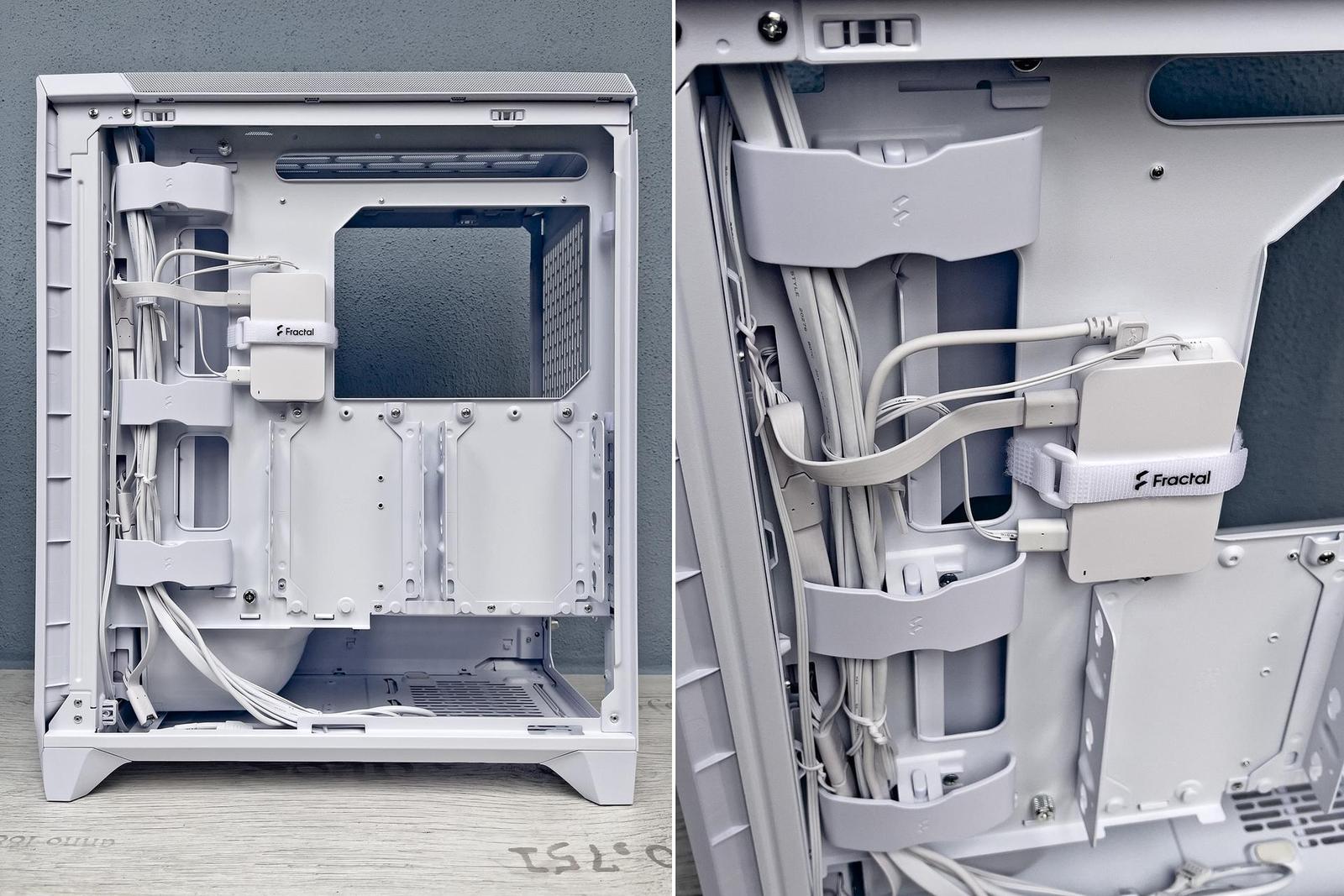

Prostor za přepážkou základní desky je na pravé straně skříně takřka plně využitý. Přední třetina slouží k vedení kabeláže a zbývající plochu zabírají dvě pozice pro 2,5“/3,5“ disky a řídicí jednotka ventilátorů a ARGB osvětlení. Čelní ventilátory jsou již z výroby vzájemně propojeny plochými kabely a připojeny k této jednotce.

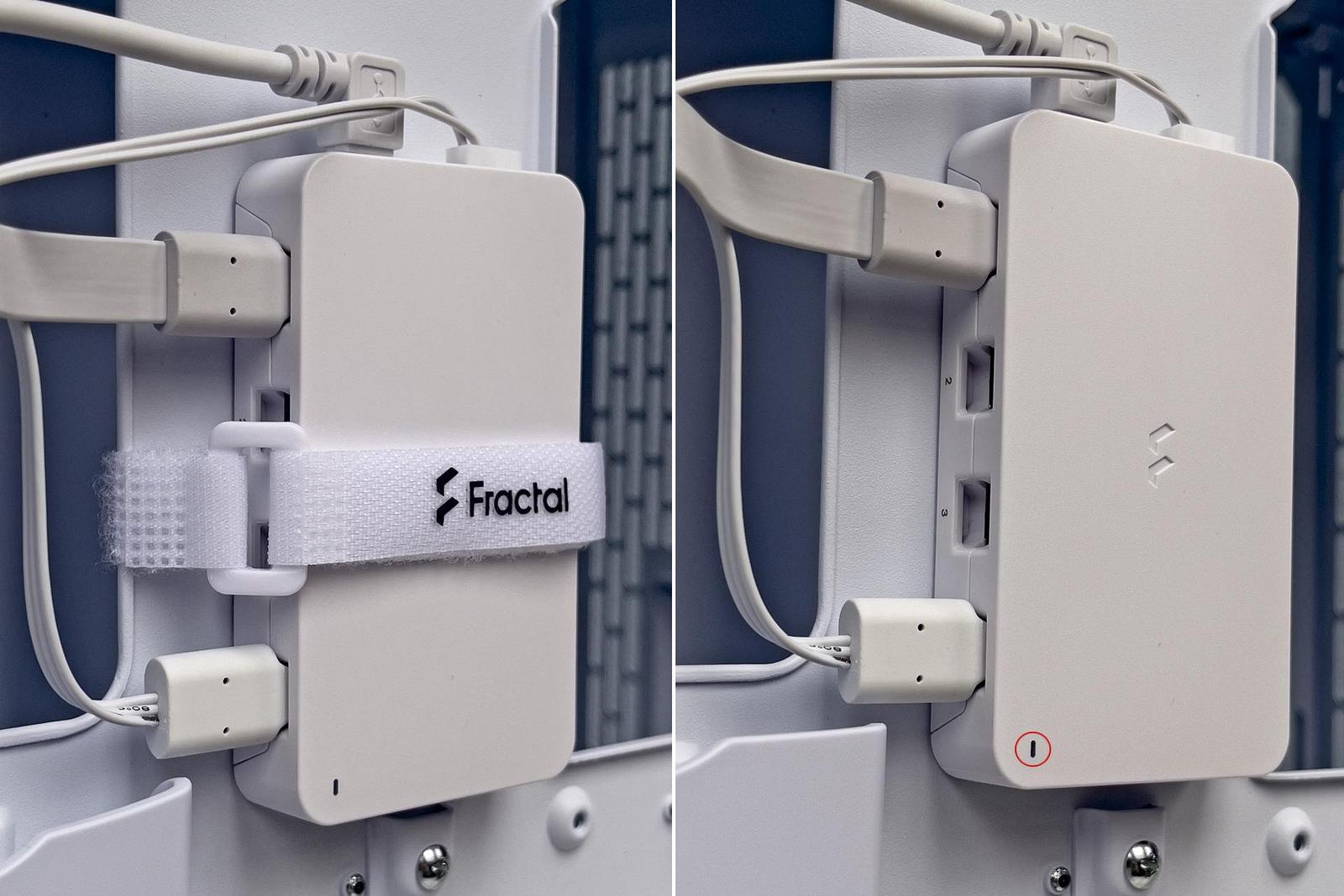

Adjust Pro Hub je řídicí jednotkou a zároveň rozbočovačem pro čtyři větve kompatibilních zařízení. K připojení se používají speciální 8pinové konektory, které kombinují napájení ventilátorů s napájením ARGB prvků osvětlení. K prvnímu portu jsou z výroby připojeny čelní ventilátory, ke čtvrtému portu pak ARGB prvky ambientního osvětlení skříně. Porty dva a tři jsou prozatím volné. Ve spodním rohu je indikační stavová LED kontrolka. Výrobce přichytil řídicí jednotku k přepážce skříně pomocí textilní pásky, ale zřejmě jen kvůli zamezení jejího pohybu při přepravě skříně. Jednotka je totiž vybavena magnety, takže na ocelovém plechu drží i bez pásky.

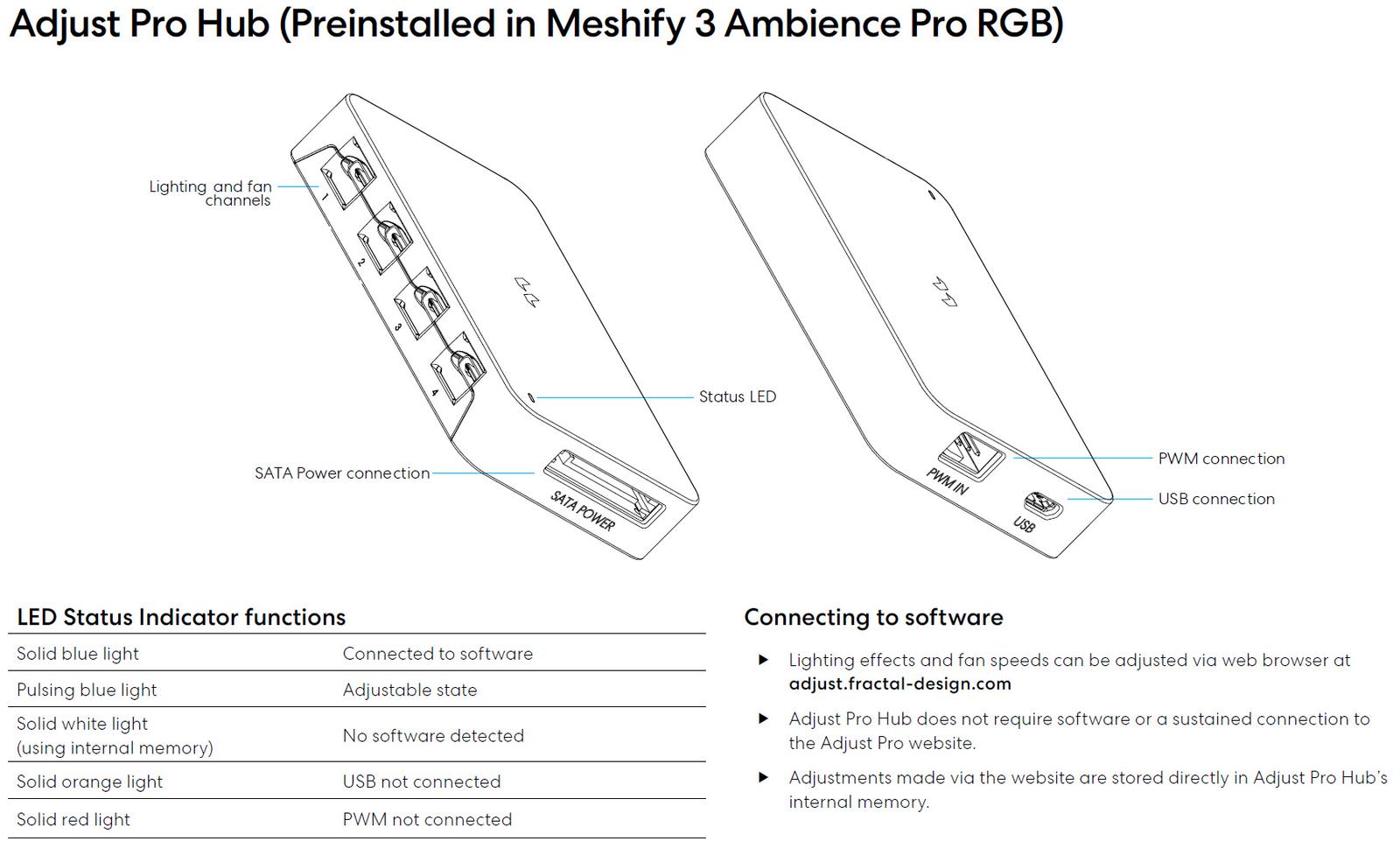

Přehled možných barevných odstínů stavové LED kontrolky nám popisuje následující obrázek. K ovládání jednotky není třeba instalace obslužného softwaru, vše se nastavuje přímo pomocí webového prohlížeče na stánkách výrobce. Popíšeme si to podrobně v samostatné kapitole.
Další z obrázků přebraných z uživatelské příručky představuje všechny konektory řídicí jednotky Adjust Pro Hub. Její funkce vyžaduje napájení pomocí SATA kabelu a s webovým rozhraním bude komunikovat skrze USB kabel připojený k internímu USB 2.0 portu základní desky. Automatické řízení otáček ventilátoru pak vyžaduje propojení PWM vstupu jednotky s některým z FAN konektorů základní desky.

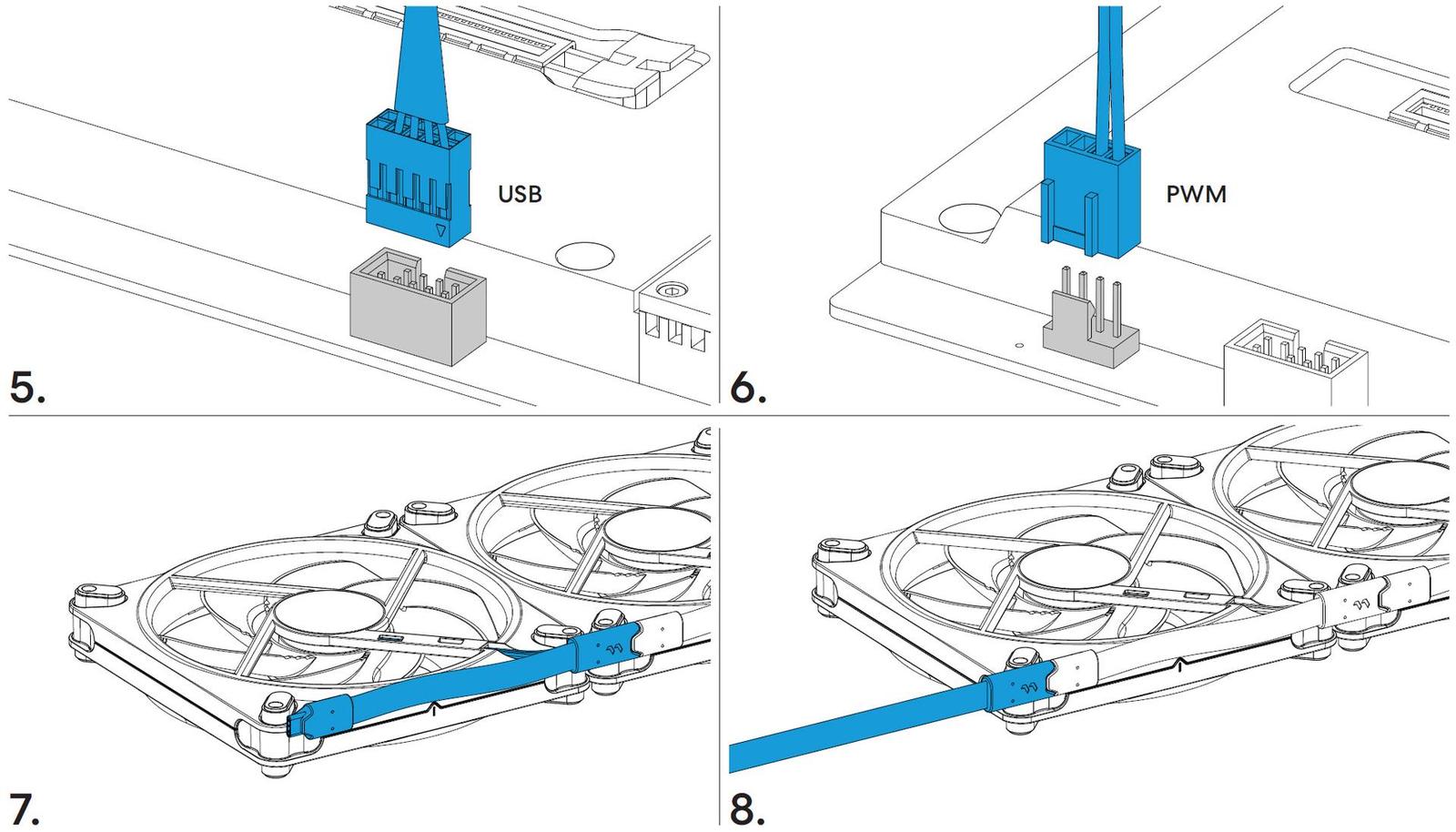

Třetí obrázek z uživatelské příručky dokládá požadavky na připojení komunikačních kabelů řídicí jednotky k základní desce a také nám ukazuje způsob vzájemného propojení ventilátorů do jediné větve. Jejich kabely jsou svou délkou k tomuto propojení přizpůsobeny, takže zaberou minimum prostoru ve skříni bez potřeby uklizení.

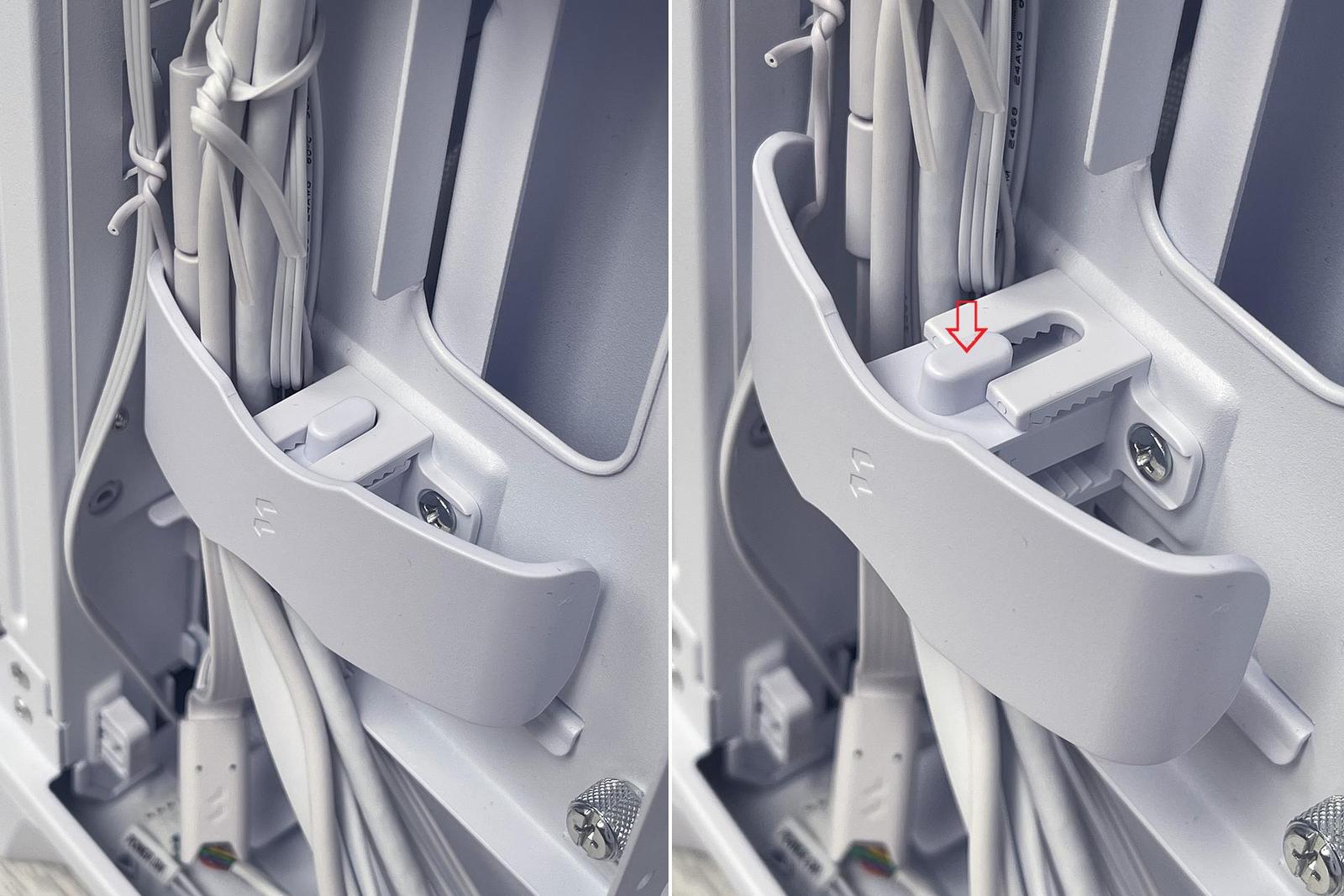

Jednou z novinek skříně Meshify 3 jsou plastové držáky kabelů, které nahrazují nepohodlné stahování kabelových svazků pomocí pásek. S tímto držákem to jde mnohem snadněji, ale hlavně není žádný problém, pokud musíme později nějaký kabel přidat. Držák je teleskopický a přizpůsobí se snadno celkovému objemu kabelů. Postačí stisknout tlačítko a držák aretovat v požadované poloze.

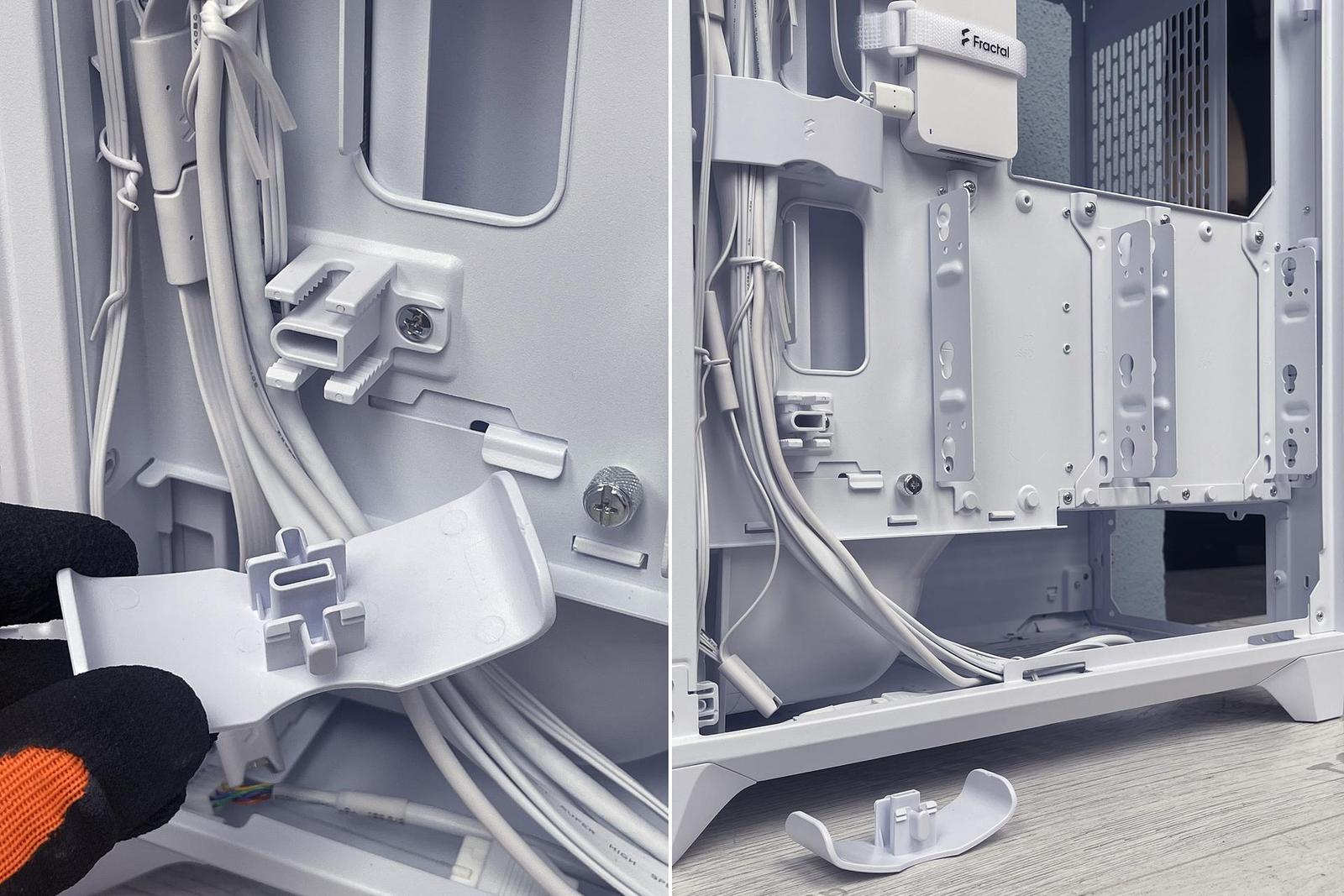

Před zapojením všech kabelů lze držáky stejným způsobem úplně sundat, aby nám nepřekážely.

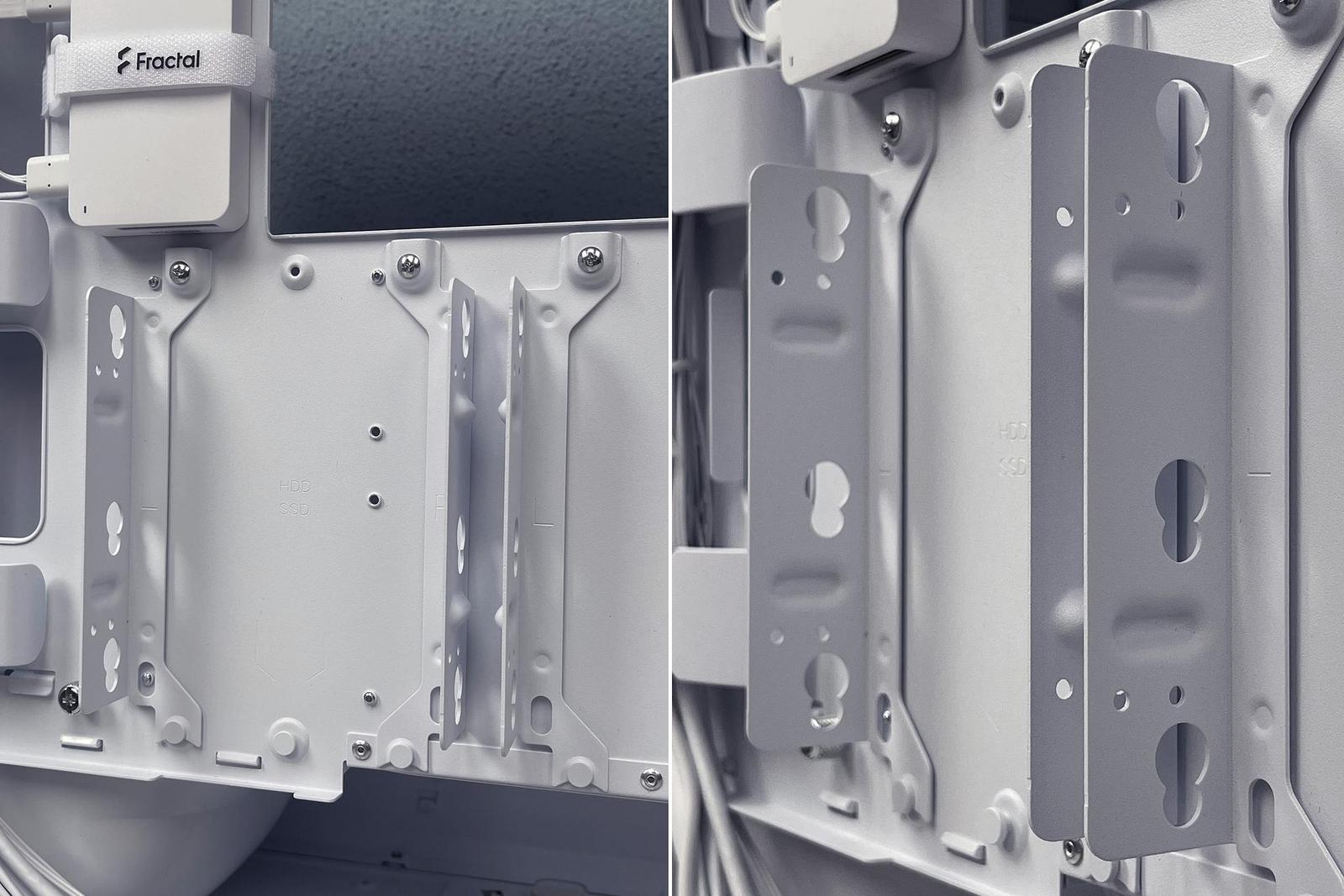

Testovaná skříň již nepoužívá pro upevnění 2,5“ a 3,5“ disků klasické plechové koše se šuplíky. Jsou zde pouze plechové boční držáky, které se přizpůsobí šířce disku. Pro upevnění držáků lze využít celkem šest kotevních pozic, což nám poskytuje dostatečnou variabilitu pro instalaci maximálně dvou 3,5“, nebo čtyř 2,5“ disků.

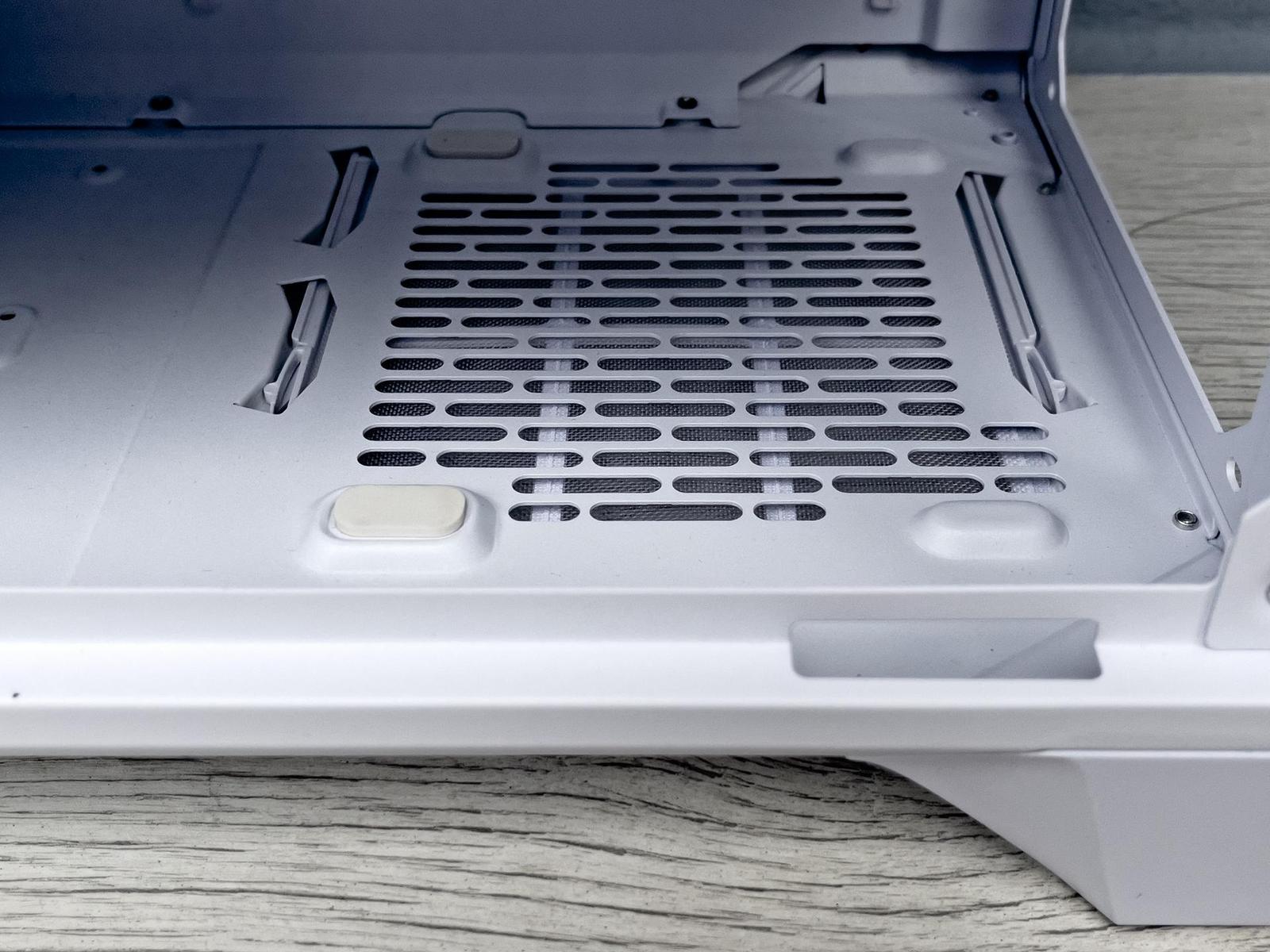

Prostor pro napájecí zdroj se nachází na obvyklém místě v zádi tunelu na dně skříně. Limitem je ATX zdroj délky 180 mm. Osazený zdroj se bude opírat o připravené měkké pryžové podložky.

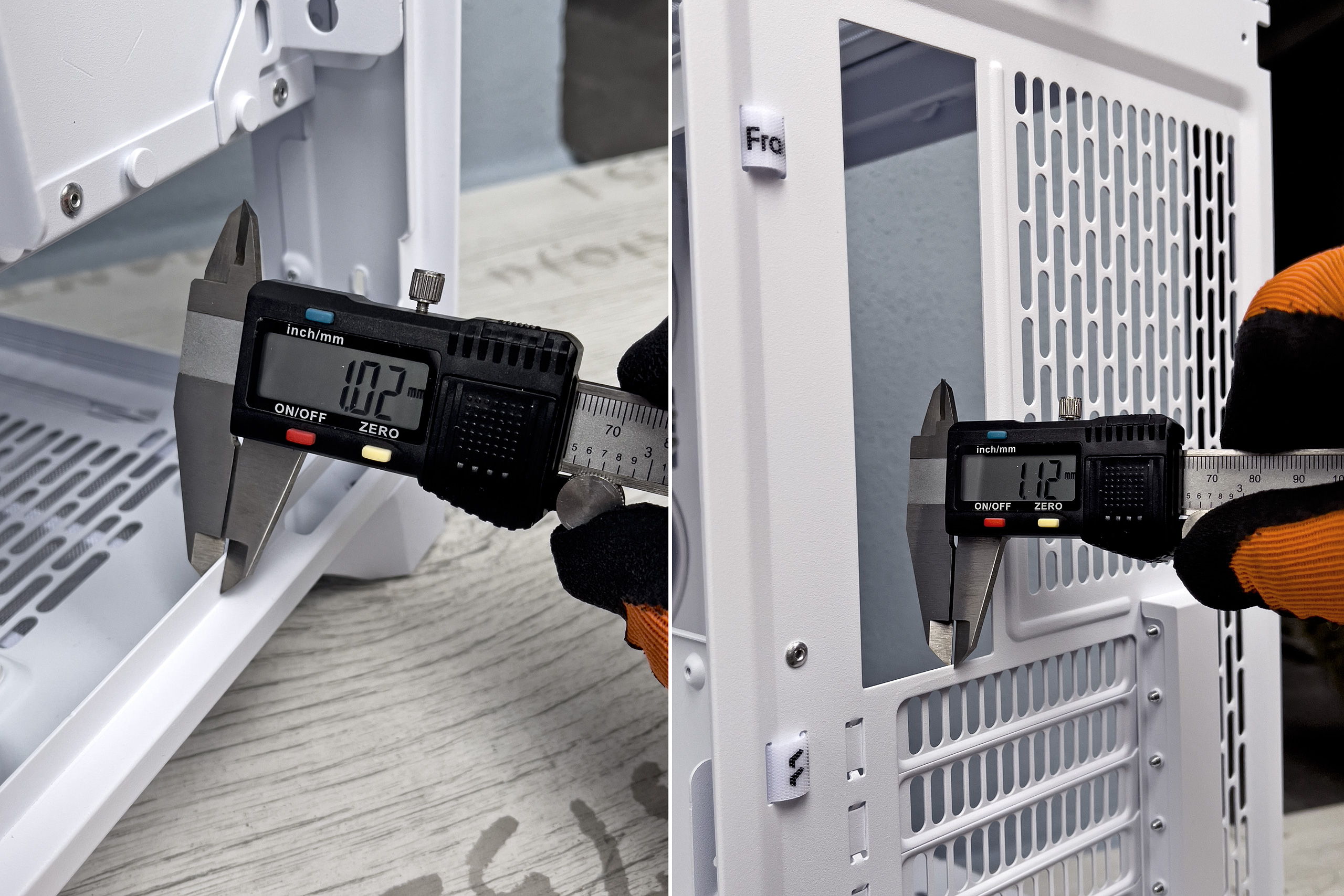

U oboustranně lakovaného plechu použitého na konstrukci šasi jsem naměřil tloušťku 1,0 mm, u zadní stěny dokonce 1,1 mm.

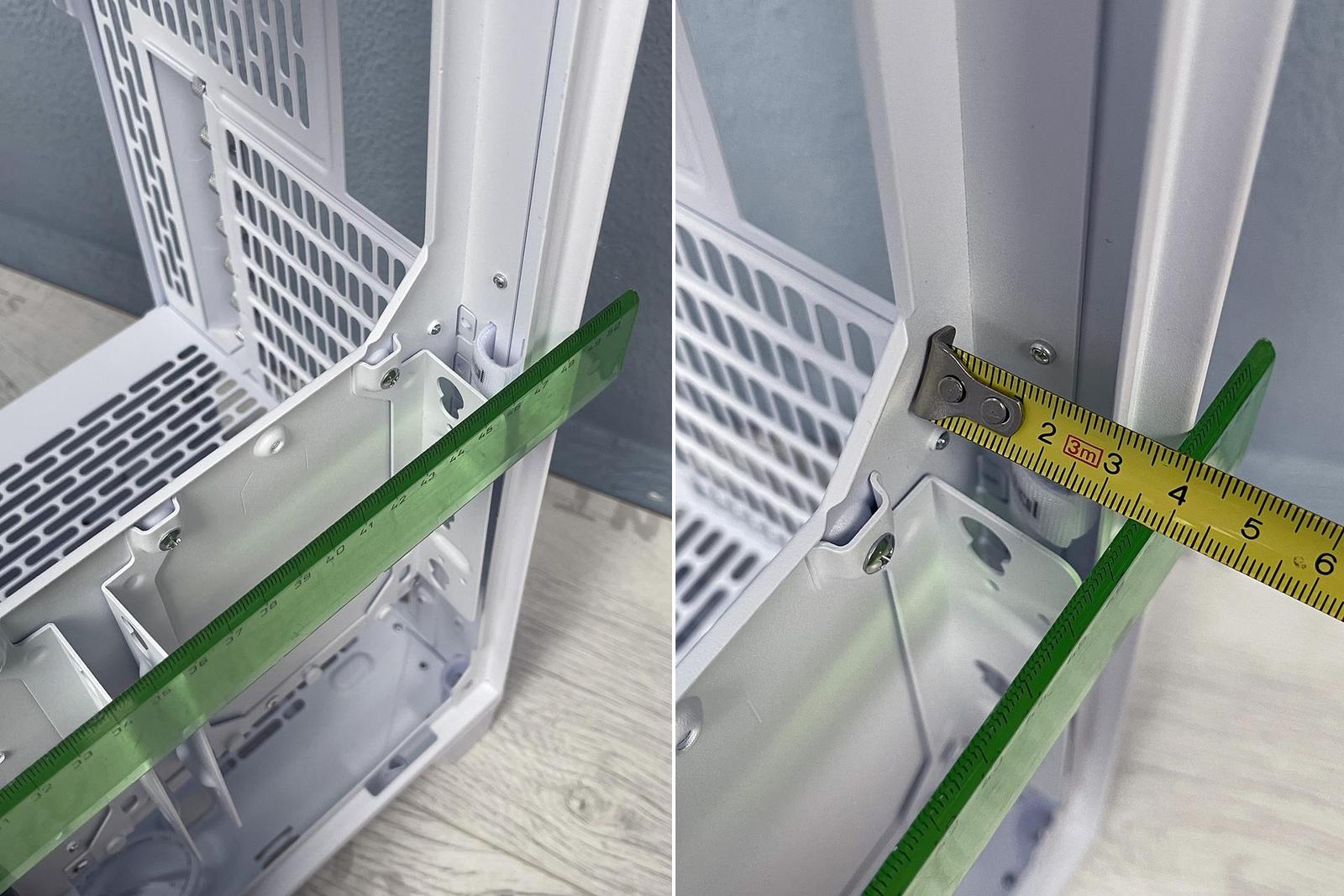

Meshify 3 poskytuje za přepážkou dostatek prostoru pro ukrytí veškeré kabeláže. Naměřil jsem zde vzdálenost 35 mm od vnějšího líce bočnice.

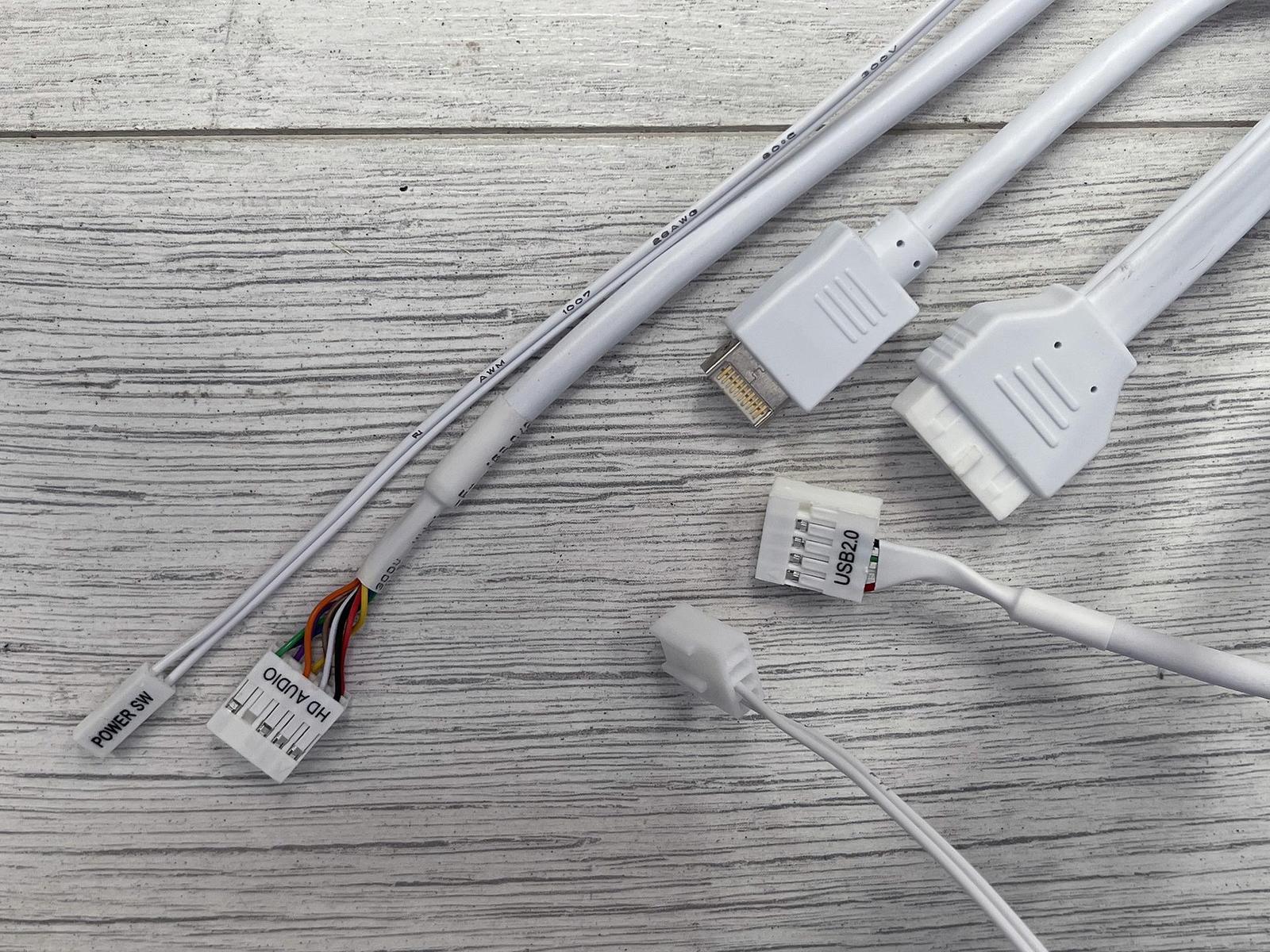

Všechny kabely od I/O prvků jsou v bílé barvě ladící se zbytkem skříně. USB 2.0 a FAN kabel náleží řídicí jednotce Adjust Pro Hub. Z rozhraní F-PANEL zde máme toliko dvojici vodičů od tlačítka Power. Je tedy zřejmé, že na tlačítko Reset a kontrolku aktivity disku se u tohoto modelu nedostalo.

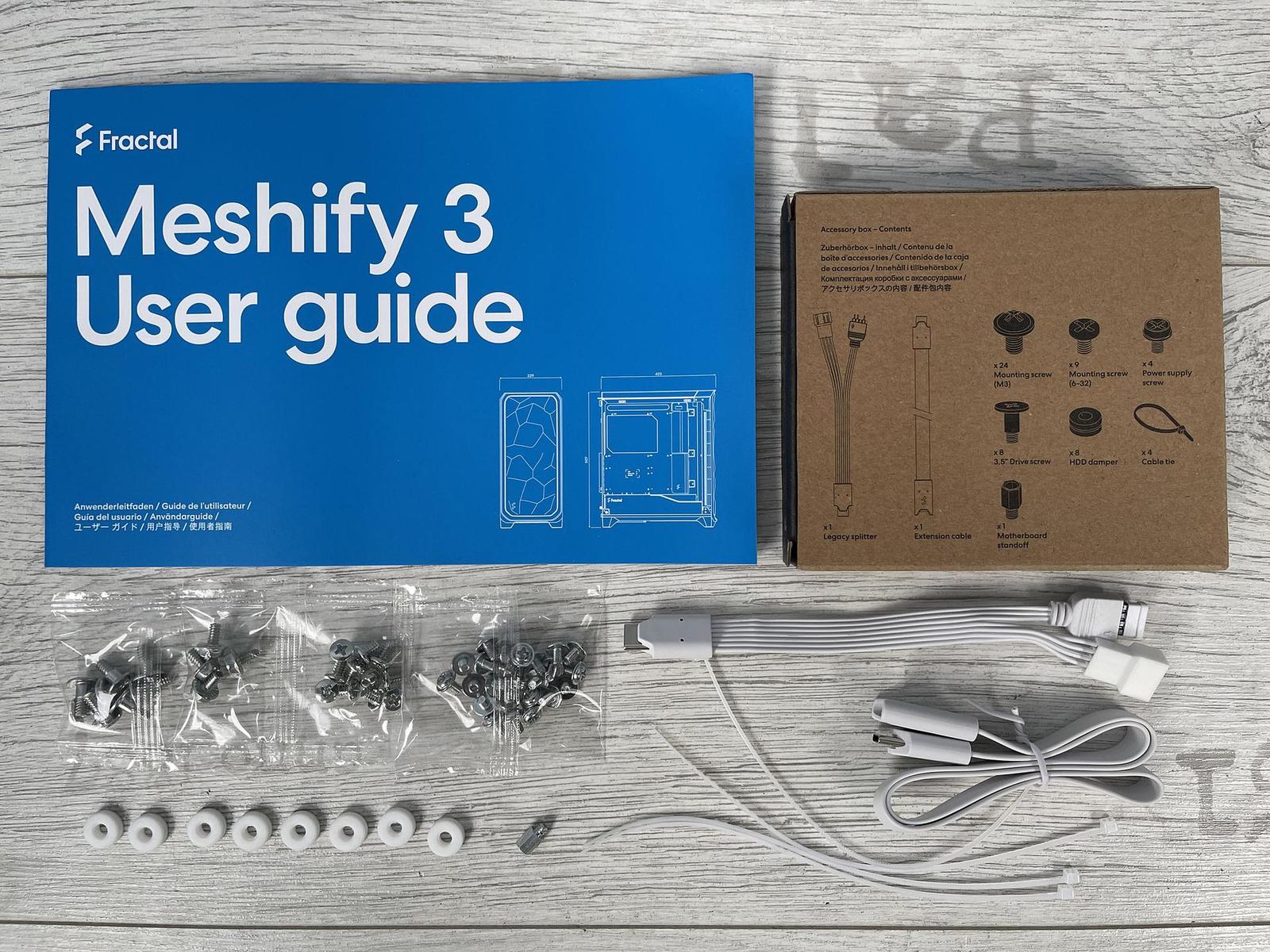

Příslušenství skříně Meshify 3 zahrnuje kromě montážního a spojovacího materiálu prodlužovací kabel k ventilátorům a kabelovou redukci pro připojení standardních ARGB ventilátorů jiných výrobců. Nechybí samozřejmě podrobná uživatelská příručka.

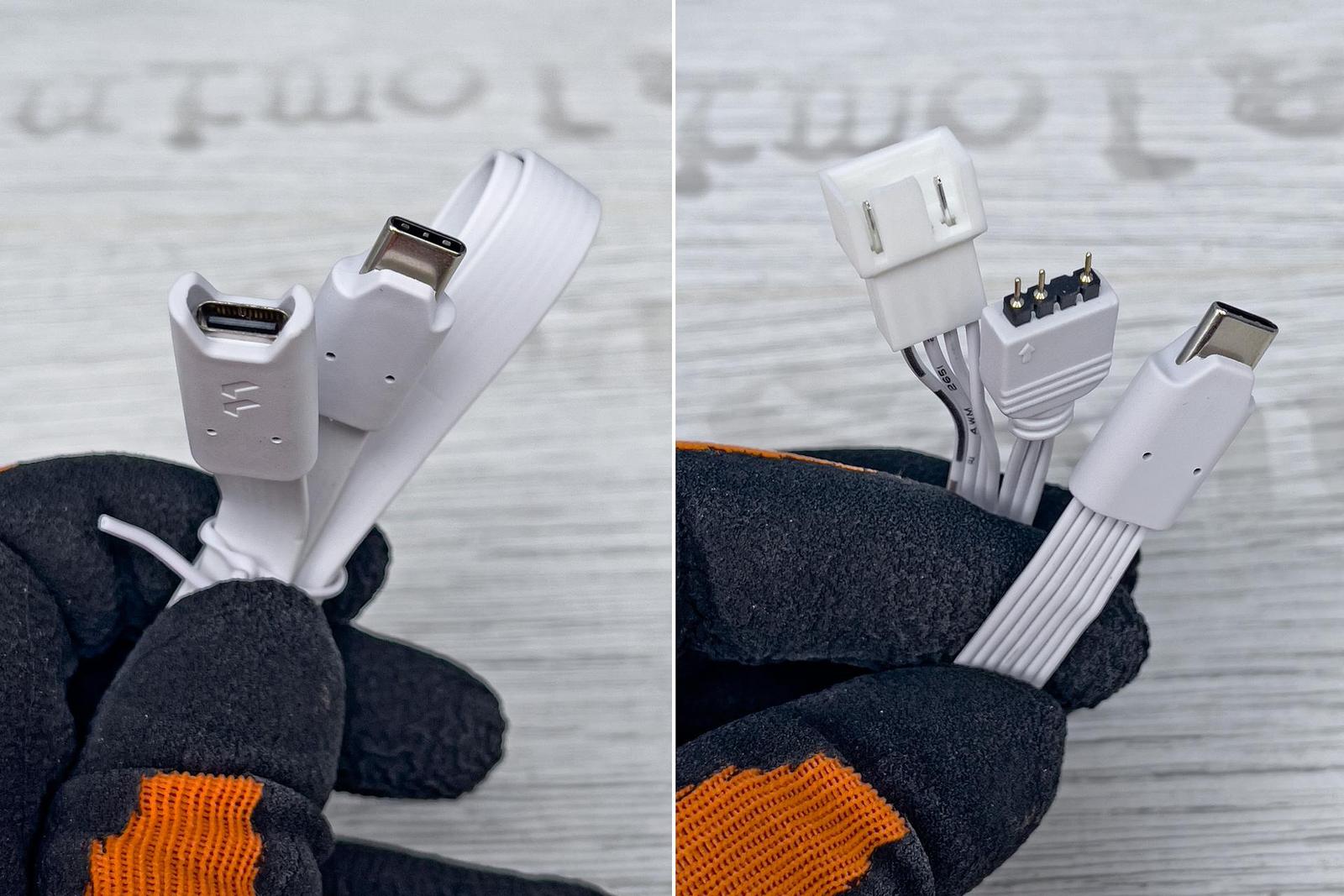

Detailními snímky si na závěr této kapitoly ukážeme konektory kabelů z příslušenství. Nalevo vidíme prodlužovací kabel, vpravo pak kabelovou redukci.
