Nedávno na trh oficiálně přišla třetí generace počítačových skříní populární Fractal Design Meshify. Produkty této řady jsou určeny pro sestavy s potřebou účinného chlazení, neboť poskytují možnost intenzivního větrání skrze velkou plochu ventilačních průduchů, volně prostupný interiér a množství pozic pro ventilátory. Nebyl by to Fractal Design, kdyby v nové generaci nepřinesl nějaké zásadní novinky a vylepšení. Jak nám nadpis napovídá, jedno z vylepšení se bude týkat hlučnosti, ale co ta skála u IT produktu? Nuž pojďme se na to podívat.
V této kapitole se podíváme do útrob skříně Fractal Design Meshify 3 z její levé strany. Skleněnou bočnici lze demontovat zatažením za plastové madlo (v zadním horním rohu skříně) směrem do boku a následným nadzdvižením.
Kotevní prvky jsou součástí plechových dílů, nalepených zevnitř podél horního a spodního okraje skla bočnice. Nahoře se jedná o dvojici ocelových čepů, které zapadnou do plastových zámků v šasi. Vespod je bočnice pouze zasunuta plechovými výstupky do otvorů při spodní hraně šasi.

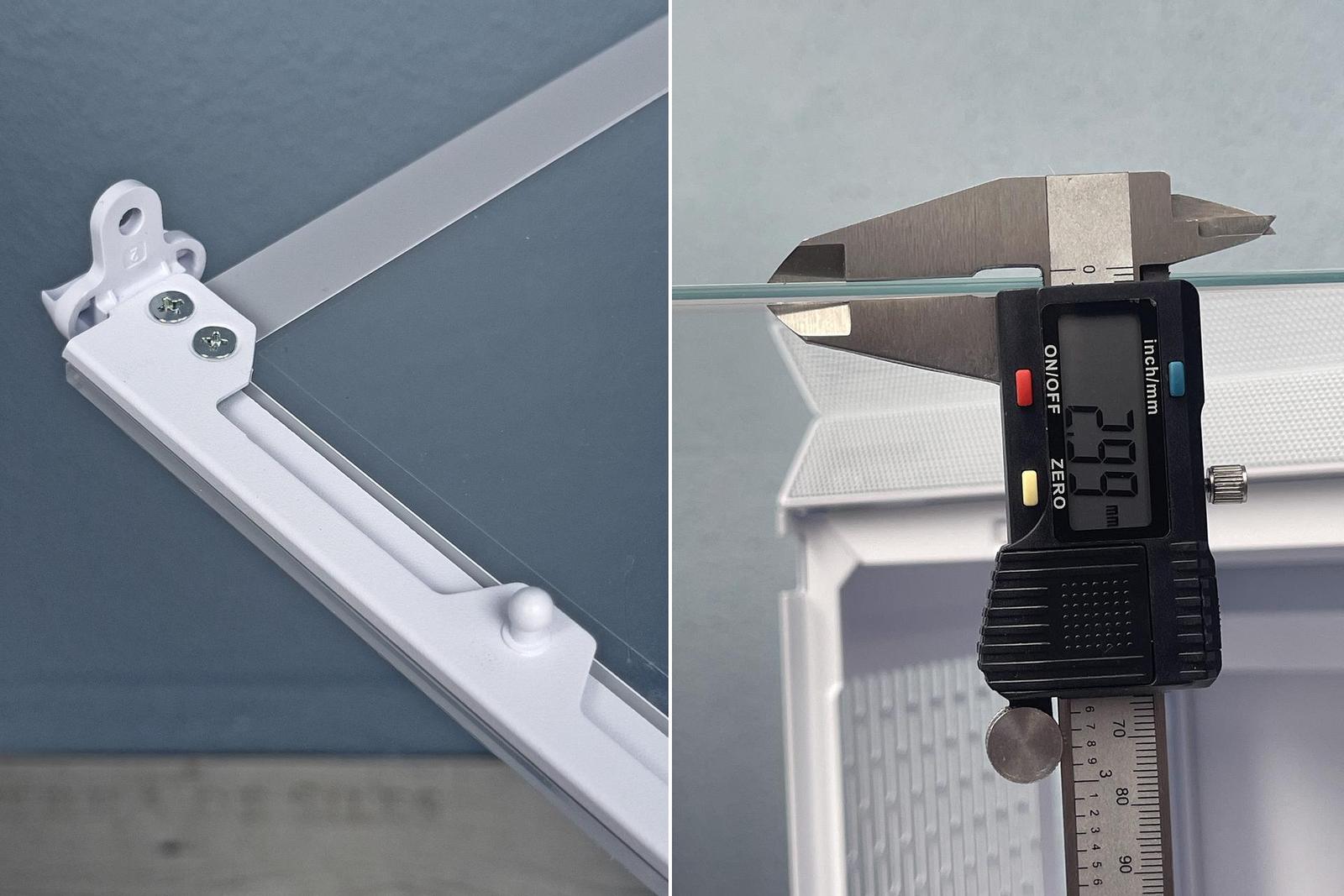

Plastové madlo bočnice je zasunuto do plechového profilu a pojištěno dvojici vrutů. U temperovaného skla bočnice jsem naměřil tloušťku 3 mm, což odpovídá obvyklé tloušťce používané u ostatních skříní Fractal Design.

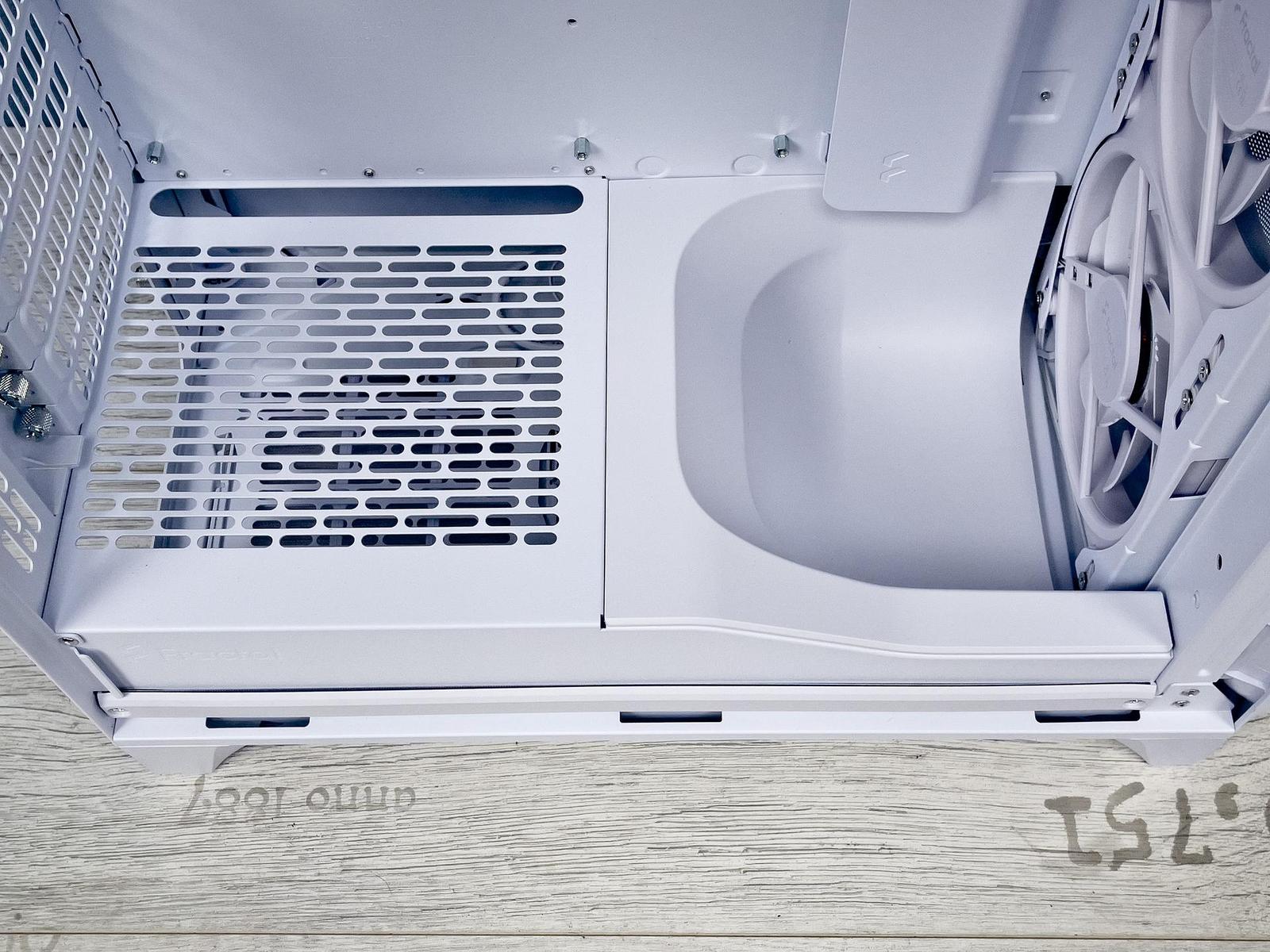

Konstrukce tunelu napájecího zdroje se u Meshify 3 od předchozí generace zásadně liší. Přední polovina tunelu byla obětována plastovému deflektoru, který odklání proud vzduchu od spodního ventilátoru směrem vzhůru do prostoru, kde se bude nacházet grafická karta. Boky a zadní stropní část tunelu byla vyrobena z plechu a je pevnou součástí šasi.

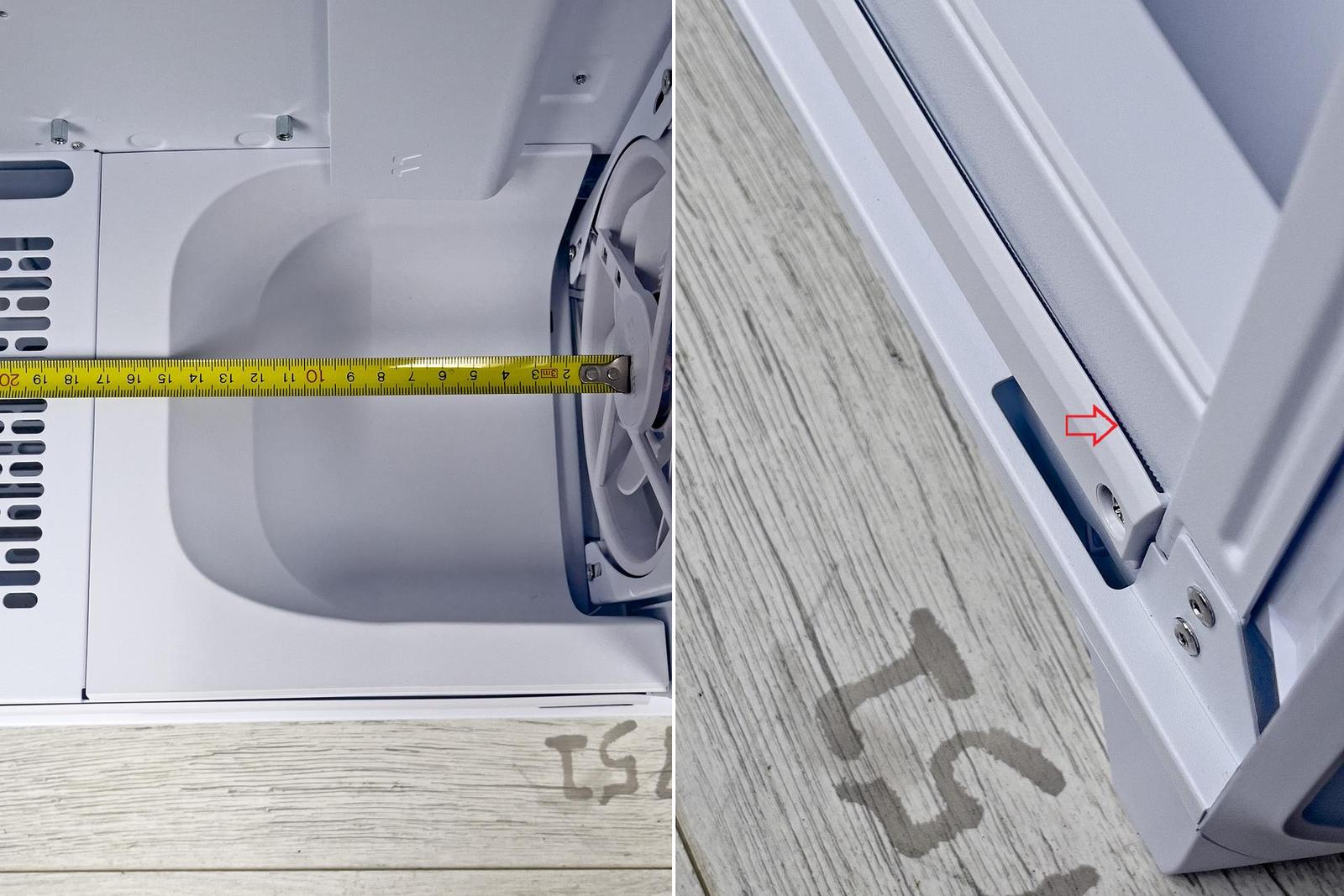

Plastový deflektor zasahuje do hloubky 173 mm od čelního ventilátoru. Je dostatečně hluboký, takže neomezuje použití běžných radiátorů vodního chlazení na čele skříně. V případě nutnosti lze deflektor demontovat, ale značně tím utrpí estetika skříně (ukážeme si později). U testované modelové varianty Ambience Pro RGB byla podél tunelu připevněna plastová lišta ukrývající ARGB LED pásek ambientního osvětlení.

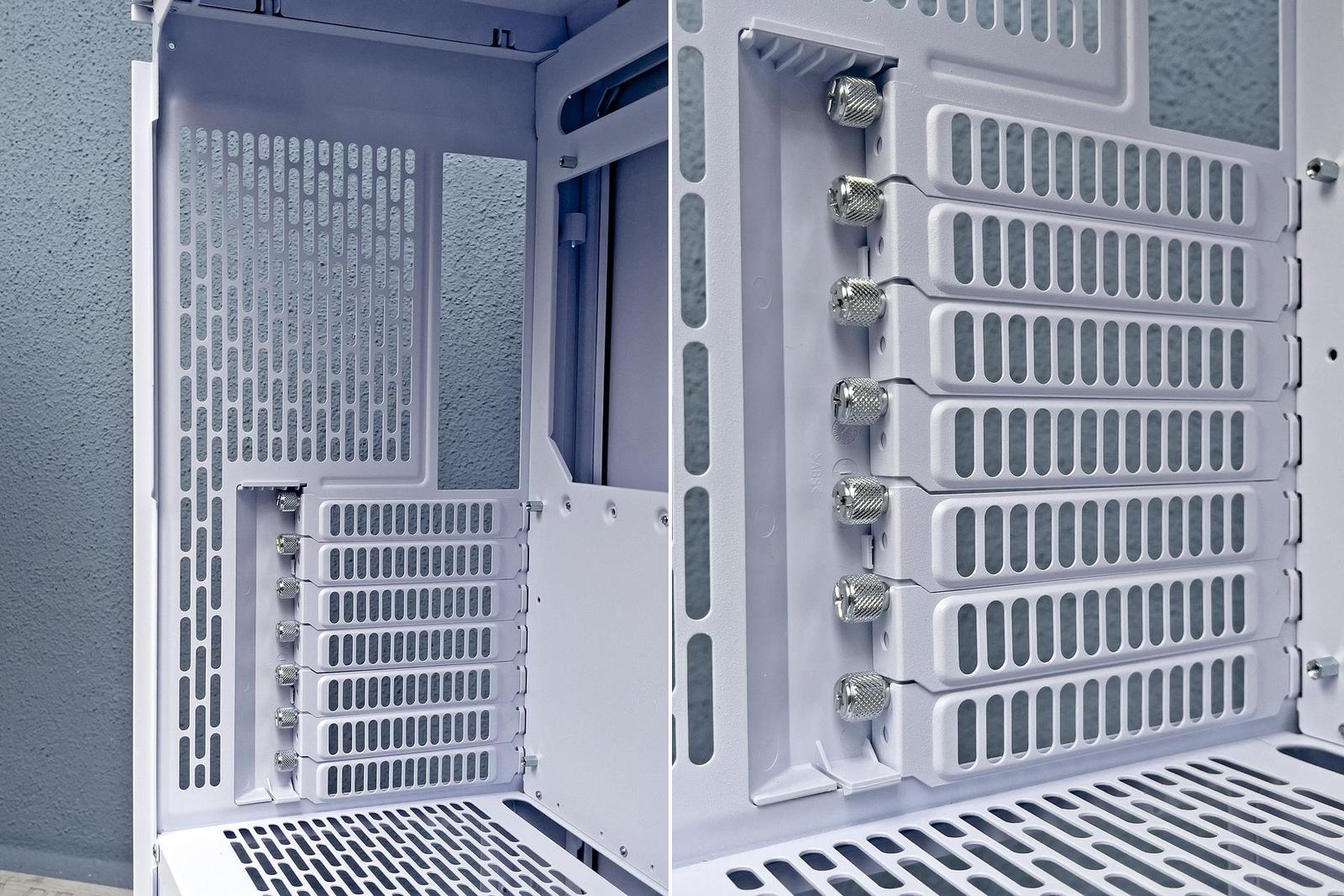

Zadní stěna skříně s bohatou perforací je ve výchozím stavu určena pro pasivní odvětrání. Do horní poloviny lze v případě potřeby upevnit ventilátor do velikosti 120 mm. Samostatně demontovatelné záslepky PCIe slotů používají šrouby s velkou hlavou, které mají u bílé varianty skříně chromově lesklý povrch. Vůči pohledu zvenčí jsou šrouby chráněny plastovým krytem.

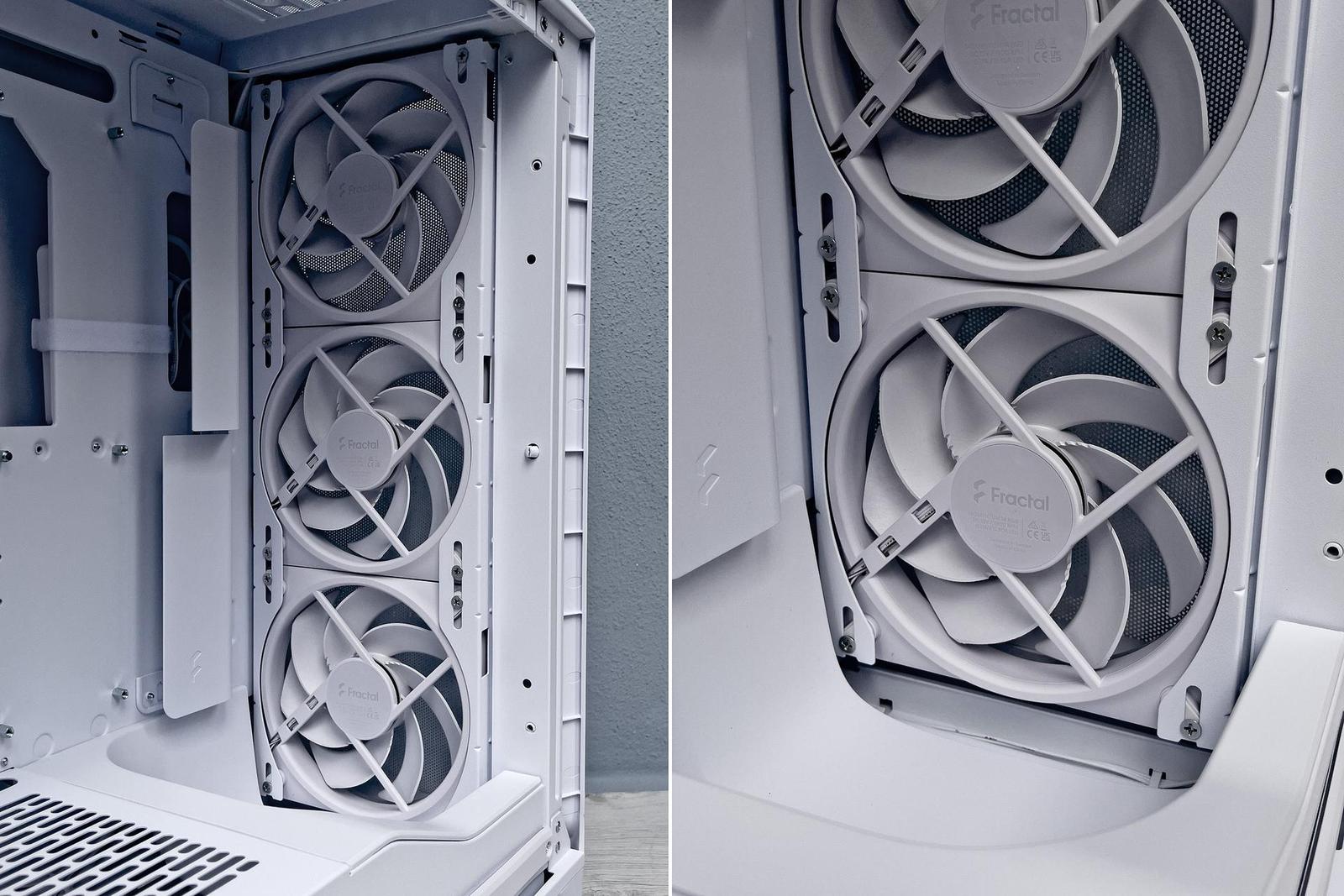

Prakticky celou plochu čelní stěny zabírá trojice standardně dodávaných 140mm ventilátorů. U bílé varianty skříně mají ventilátory pochopitelně bílou barvu.

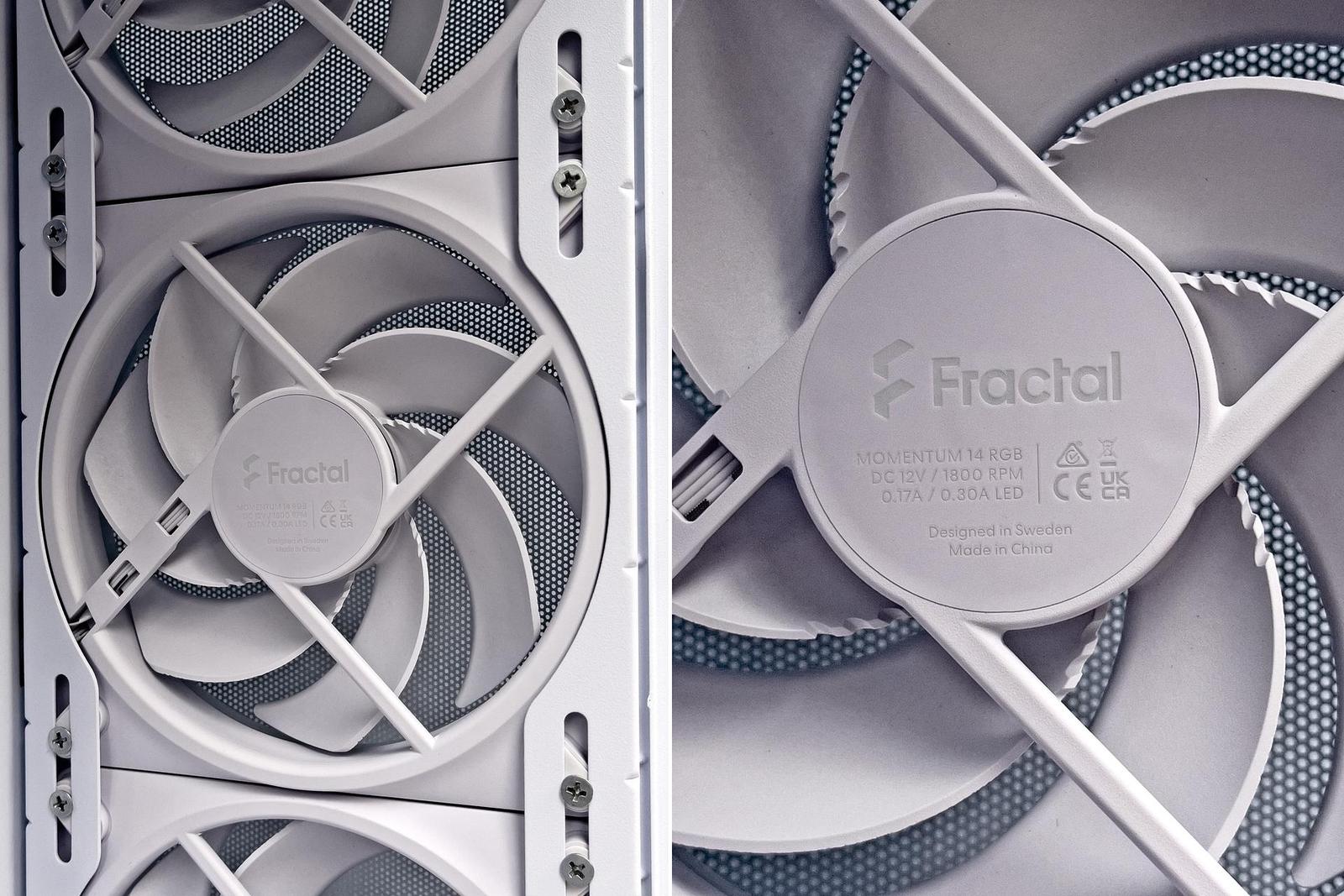

RGB modelové varianty Meshify 3 používají nové tovární ventilátory Momentum 14 RGB s maximálními provozními otáčkami okolo 1800 RPM. Specialitou těchto ventilátorů jsou jejich lopatky, které byly vyrobeny z tvarově stálého materiálu LCP (Liquid Crystal Polymer), jenž umožnil zmenšení provozní mezery mezi lopatkami a rámem ventilátoru. Tím došlo ke zvýšení účinnosti ventilátorů. Nové tvarování lopatek se pak projevilo snížením hlučnosti, zejména ve vyšších rychlostech. Funkce Zero-RPM dovoluje bezproblémové řízení otáček již od stavu úplného vypnutí. Přenos případných vibrací do konstrukce skříně omezí pružné segmenty v rozích ventilátoru. Napájení motoru a řízení ARGB LED osvětlení bylo sloučeno do speciálního 8pinového konektoru, takže ventilátor je připojen jediným plochým kabelem s odbočkou pro možnost řetězení dalších ventilátorů.

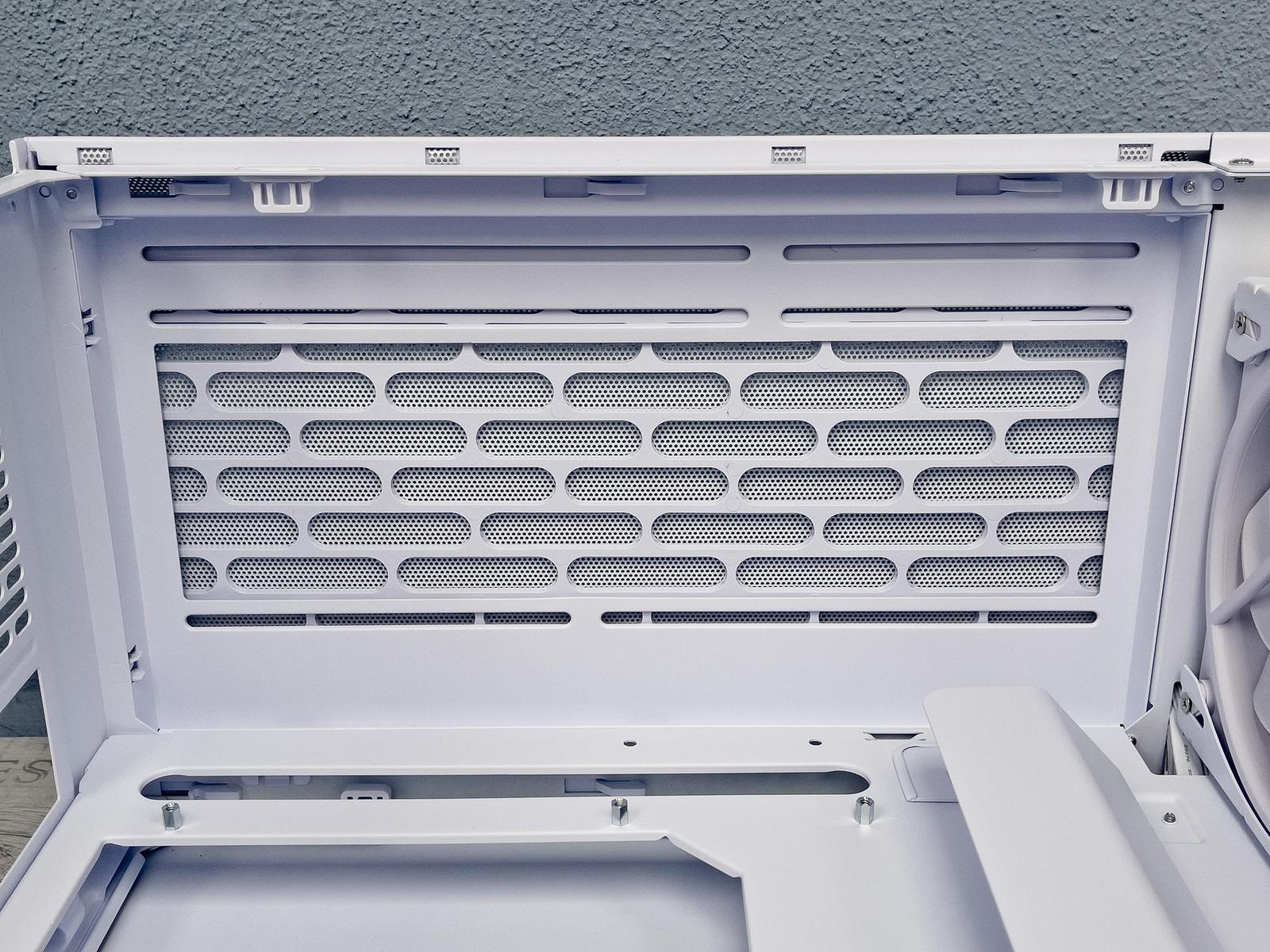

Na stropě skříně se nachází demontovatelný plechový rám s možností osazení dvojice 120/140mm ventilátorů, případně radiátoru vodního chlazení do velikosti 280 mm. Estetiku uklizeného vnitřního prostoru zde nenarušují žádné viditelné kabely.

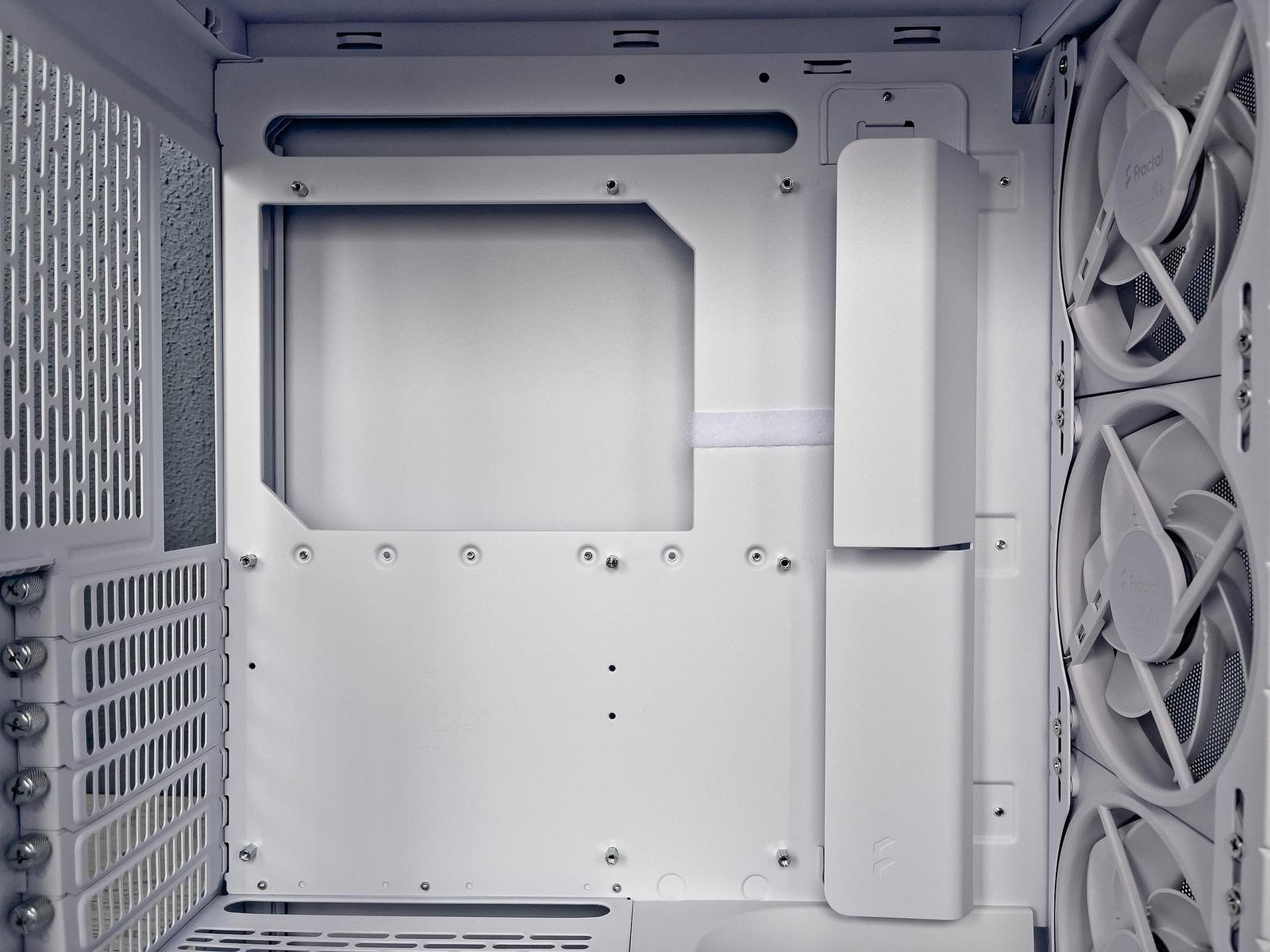

U nové generace skříně Meshify 3 mě nejprve překvapilo, že přepážka pod základní deskou není přizpůsobena použití moderních základních desek, které mají přípojné konektory na své zadní straně (například Asus BTF, MSI Project Zero a Gigabyte Project Stealth). Jenže později při pohledu z druhé strany skříně jsem si uvědomil, že to neumožnila zvolená koncepce skříně, která využívá prostor za přepážkou pro instalaci disků. Disky by totiž s konektory základní desky kolidovaly. U Meshify 3 proto musíme vybírat základní desky klasické koncepce s přípojnými konektory na horní straně.

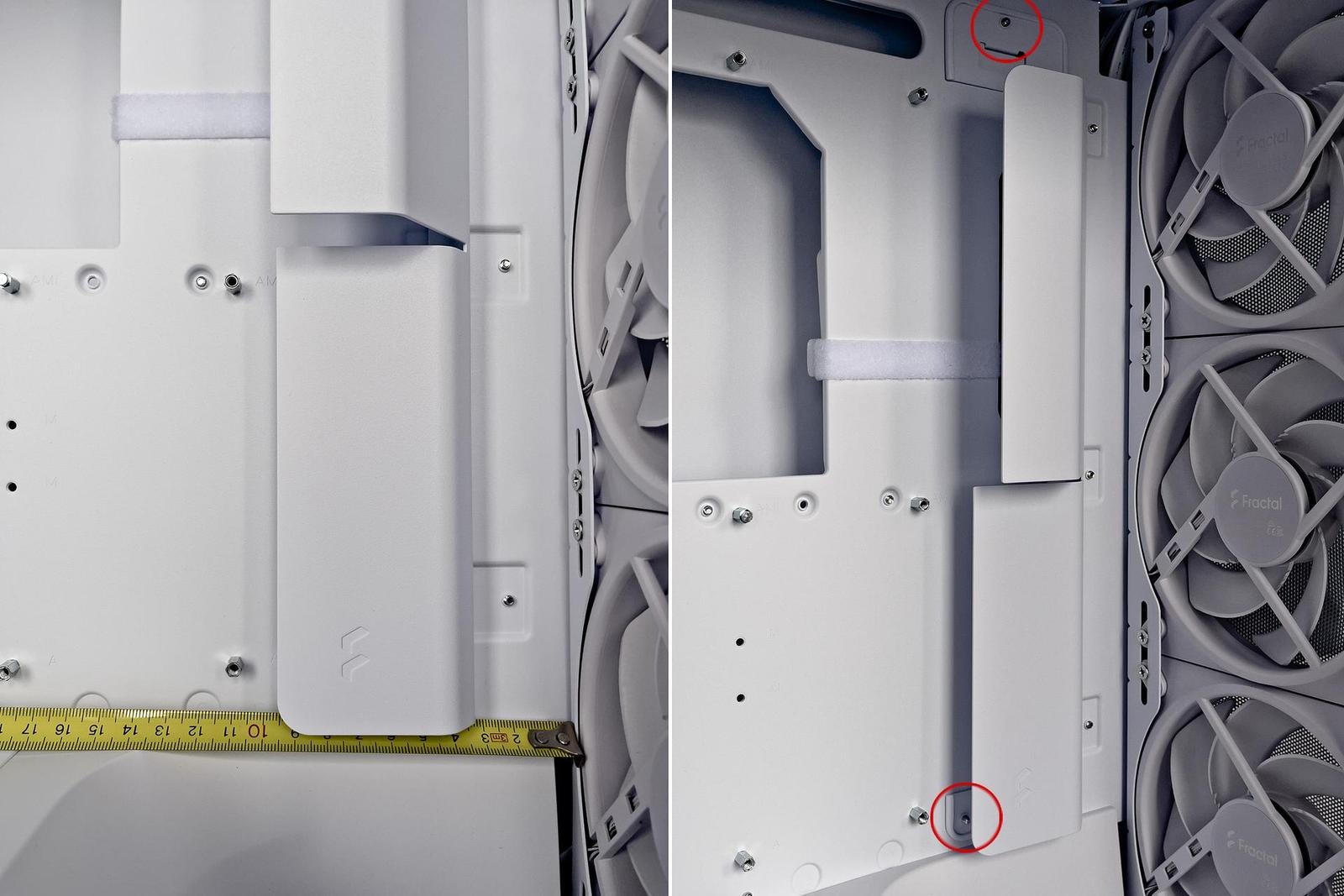

Plechový kryt kabelů v přední části přepážky je demontovatelný. Oba jeho šrouby jsou přístupné z opačné strany přepážky. Pro případ použití radiátoru vodního chlazení nás bude zajímat vzdálenost tohoto krytu od držáku čelních ventilátorů, která činí pouhých 32 mm. V případě tlustších radiátorů budeme muset kryt demontovat natrvalo.
