Počítačová skříň, která jako počítačová skříň na první pohled nevypadá, nebo také malá skříň Mini-ITX, která až tak malá není. Novinka skandinávského výrobce může nenápadně splynout s okolními prvky interiéru, ale také může přitahovat pohledy v dominantní pozici na desce pracovního stolu. Poslouží v roli tiché pracovní či multimediální stanice, nebo pojme rozměrné komponenty špičkové herní sestavy. Jen si račte vybrat.
Odměníme každého! Vyplňte komunitní průzkum a získejte luxusní ceny
Kdo jste, na čem a co hrajete, jaký obsah konzumujete a jaký vztah máte k AI? Věnujte nám pár minut a jako dárek za vyplnění získáte slevu na nákup a šanci získat také další luxusní ceny.

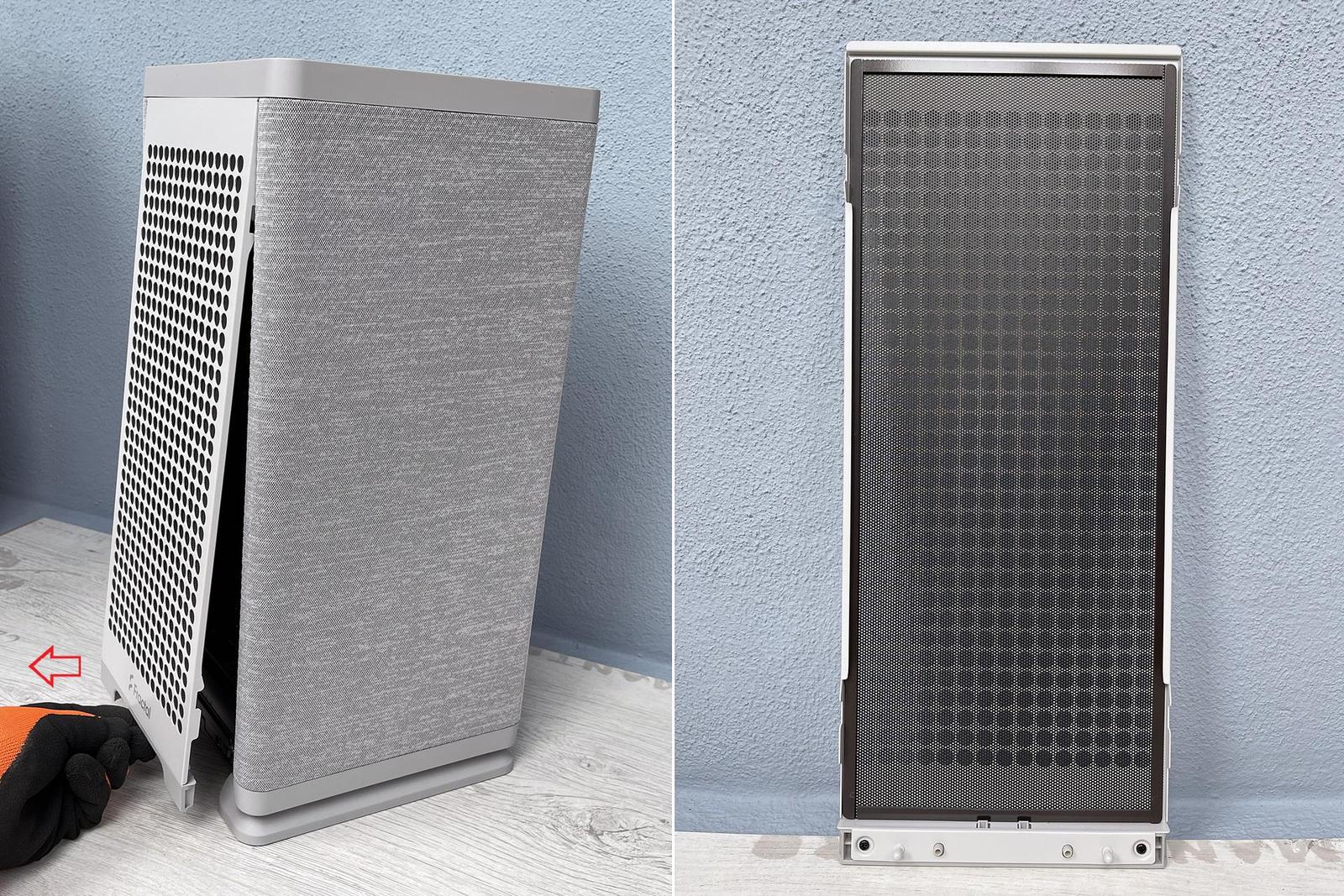

Do interiéru skříně Fractal Design Mood se dostaneme skrze zadní panel. Ten odtrhneme zatažením za jeho spodní hranu a poté jej nahoře vysuneme ze zavěšení. Panel je vyroben z lakovaného plechu a pomocí celoobvodové magnetické pásky je k němu zevnitř přichycen jednoduchý prachový filtr z děrované plastové fólie.

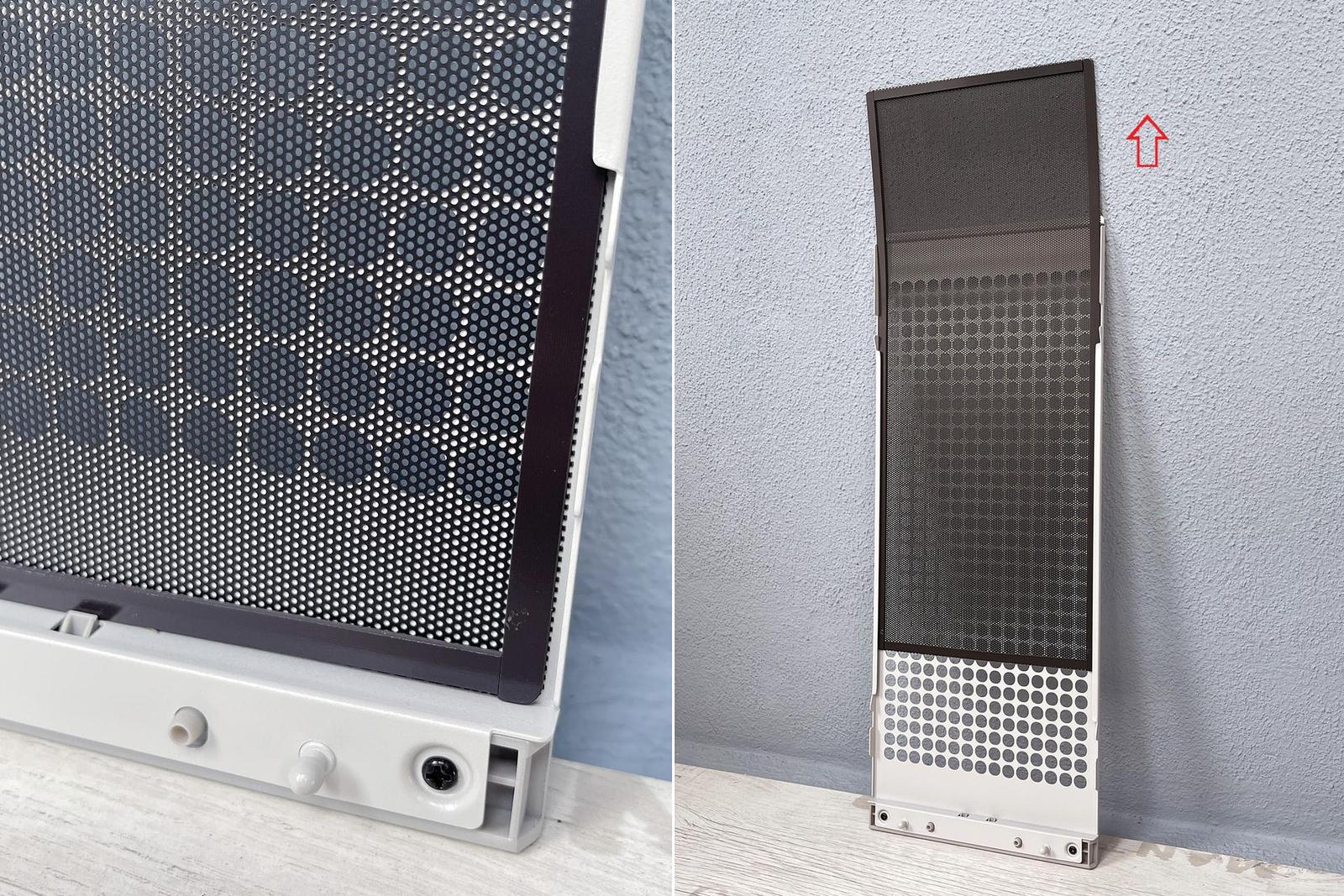

K uchycení panelu vespod slouží dvojice plastových zámků s ocelovými čepy. Prachový filtr je pojištěn ohyby plechu po bocích panelu, takže jej nejsnáze demontujeme vytažením.

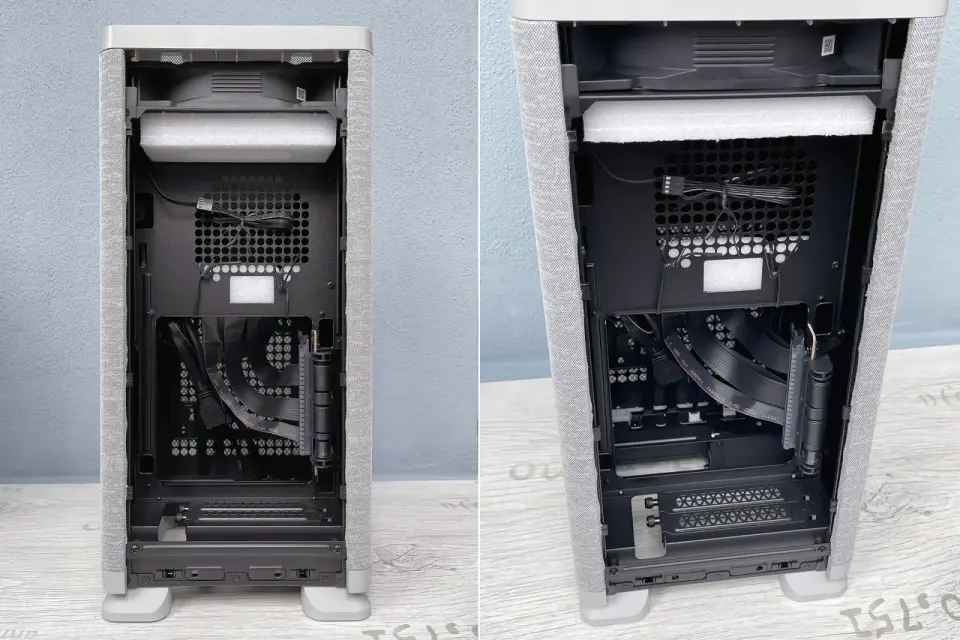

Vnitřní prostor skříně za zadním panelem je vyhrazen pro grafickou kartu, která zde bude upevněna ve svislé poloze. Bílá deska z PE pěnové hmoty slouží pouze jako ochranná výplň během přepravy.

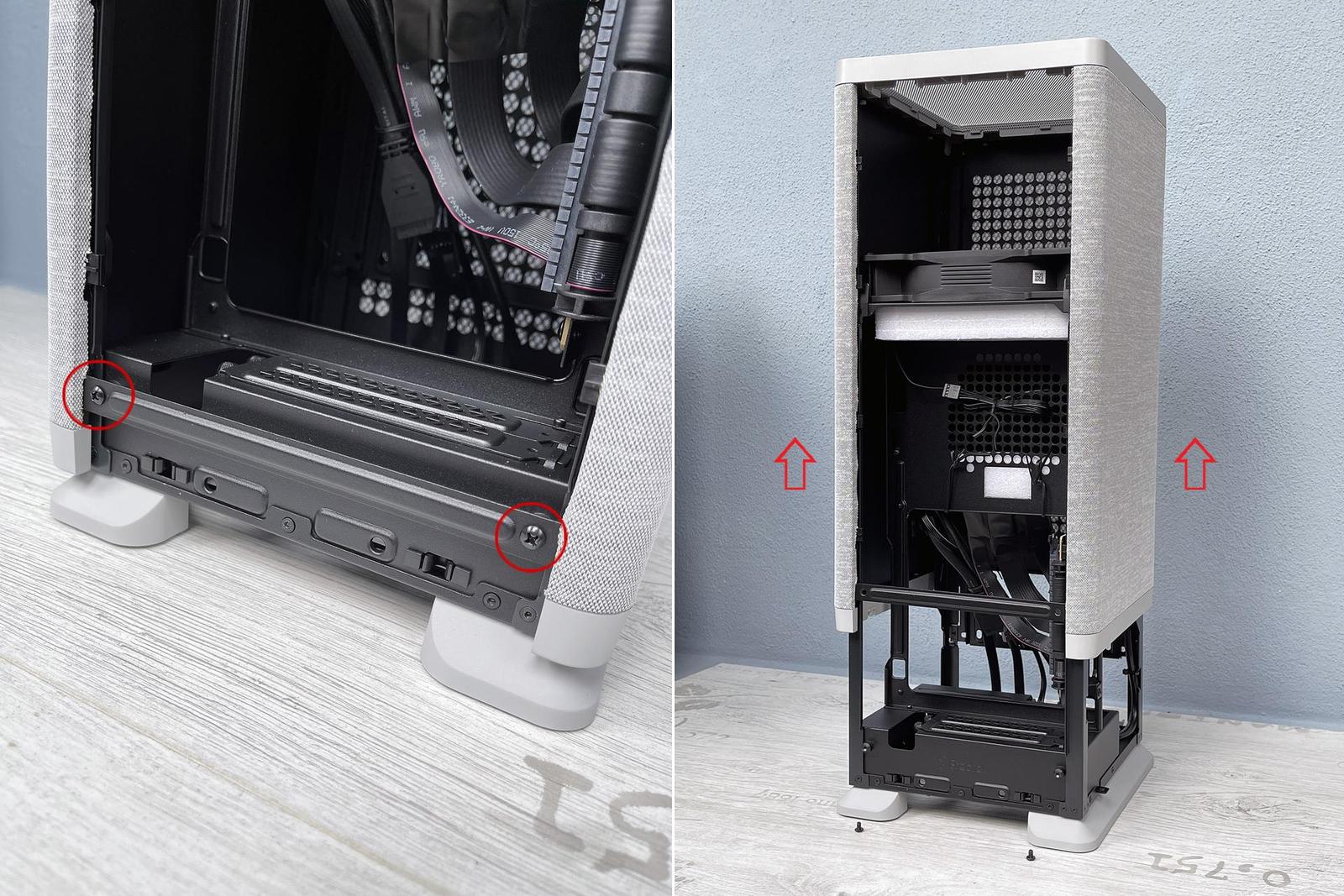

Abychom se dostali hlouběji do skříně, musíme odstranit dvojici šroubů, které drží plášť ve spodní poloze. Pak již stačí plášť oběma rukama uchopit a vytáhnout směrem vzhůru.

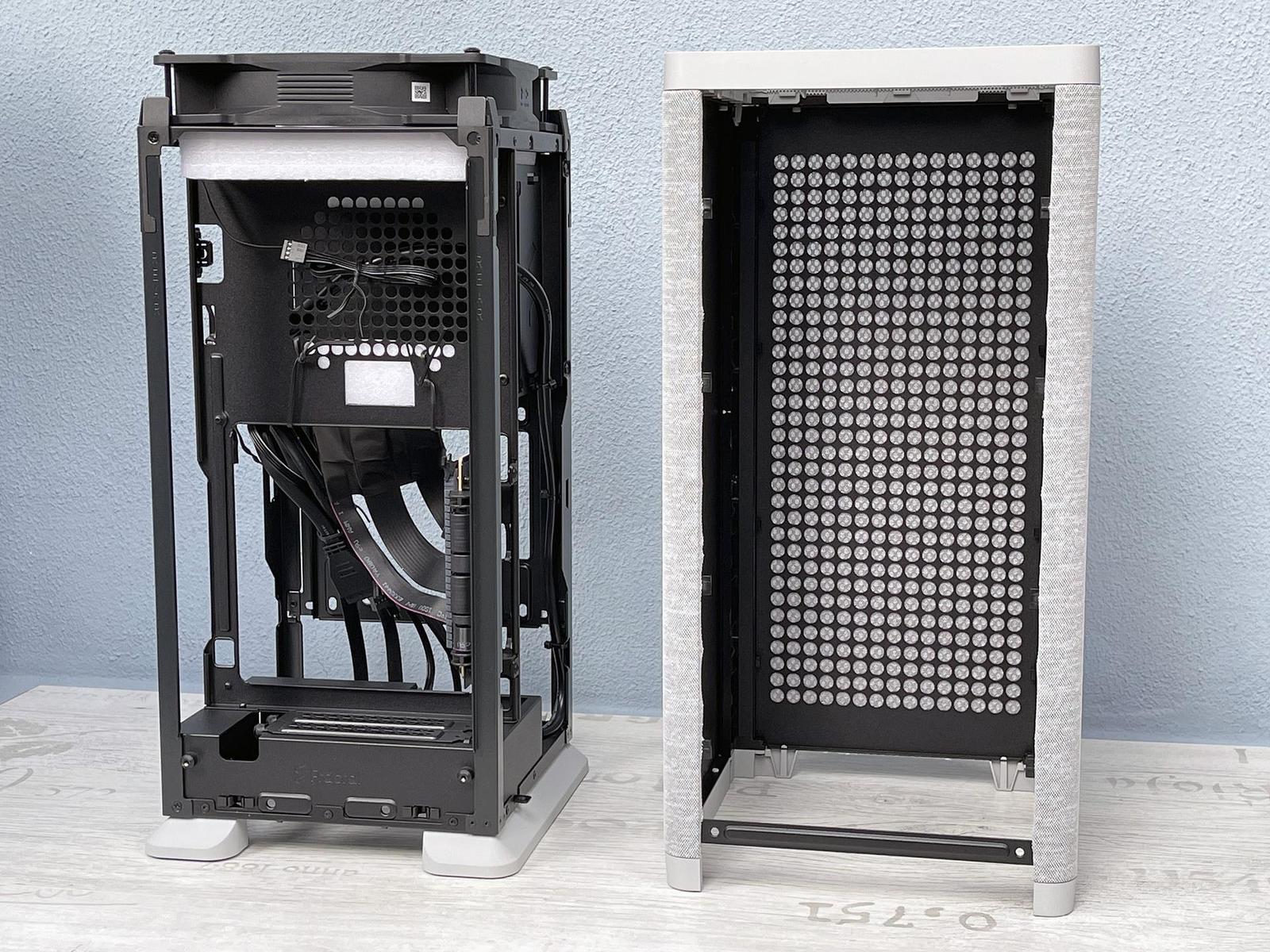

Nyní máme plechové šasi skříně volně přístupné ze všech stran.

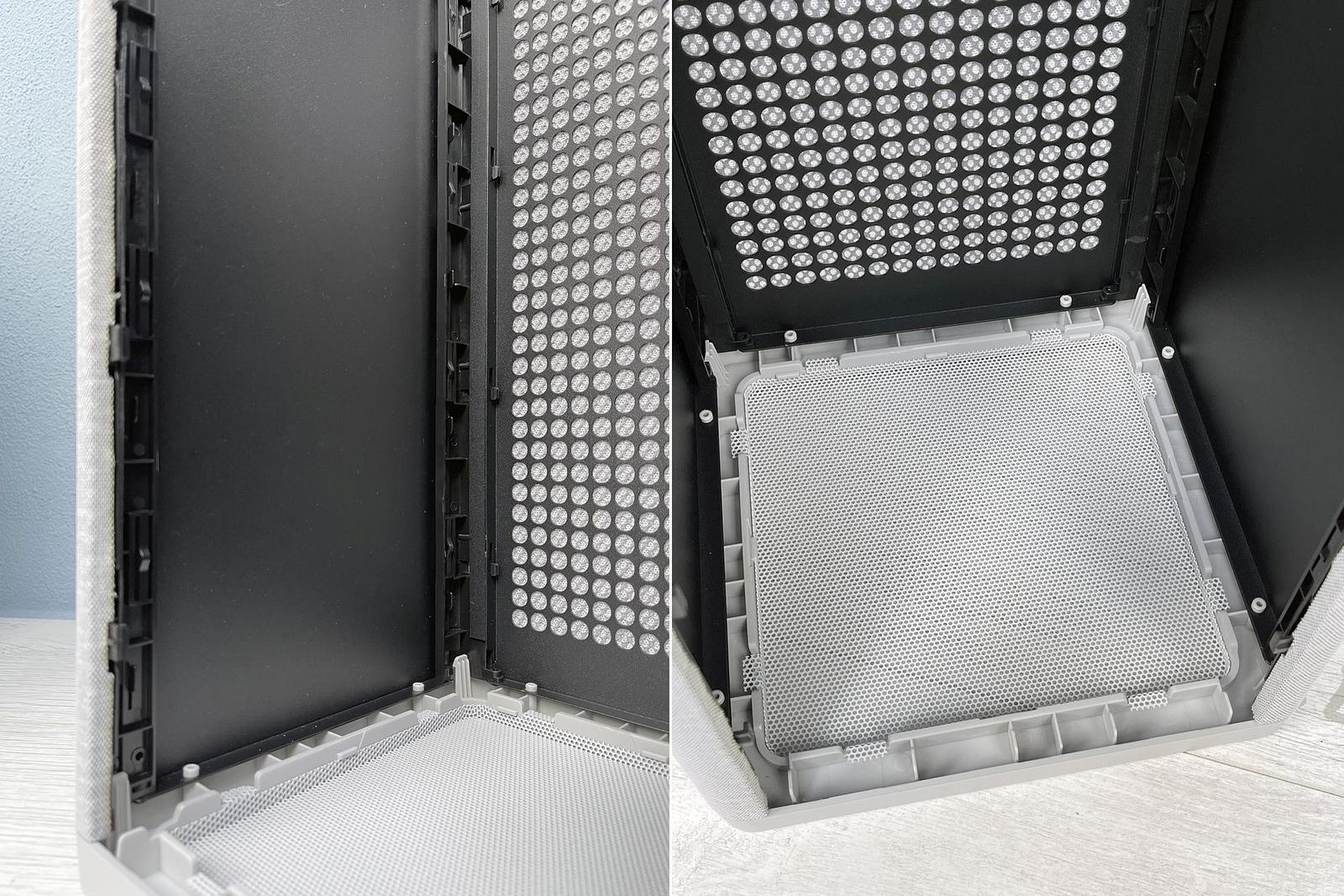

Pohled do vnitřku demontovaného pláště prozrazuje způsob spojení tří plechových stěn pomocí zaoblených rohových dílů a stropu z plastu (plášť mám na obrázku položen v převrácené poloze stropem dolů).

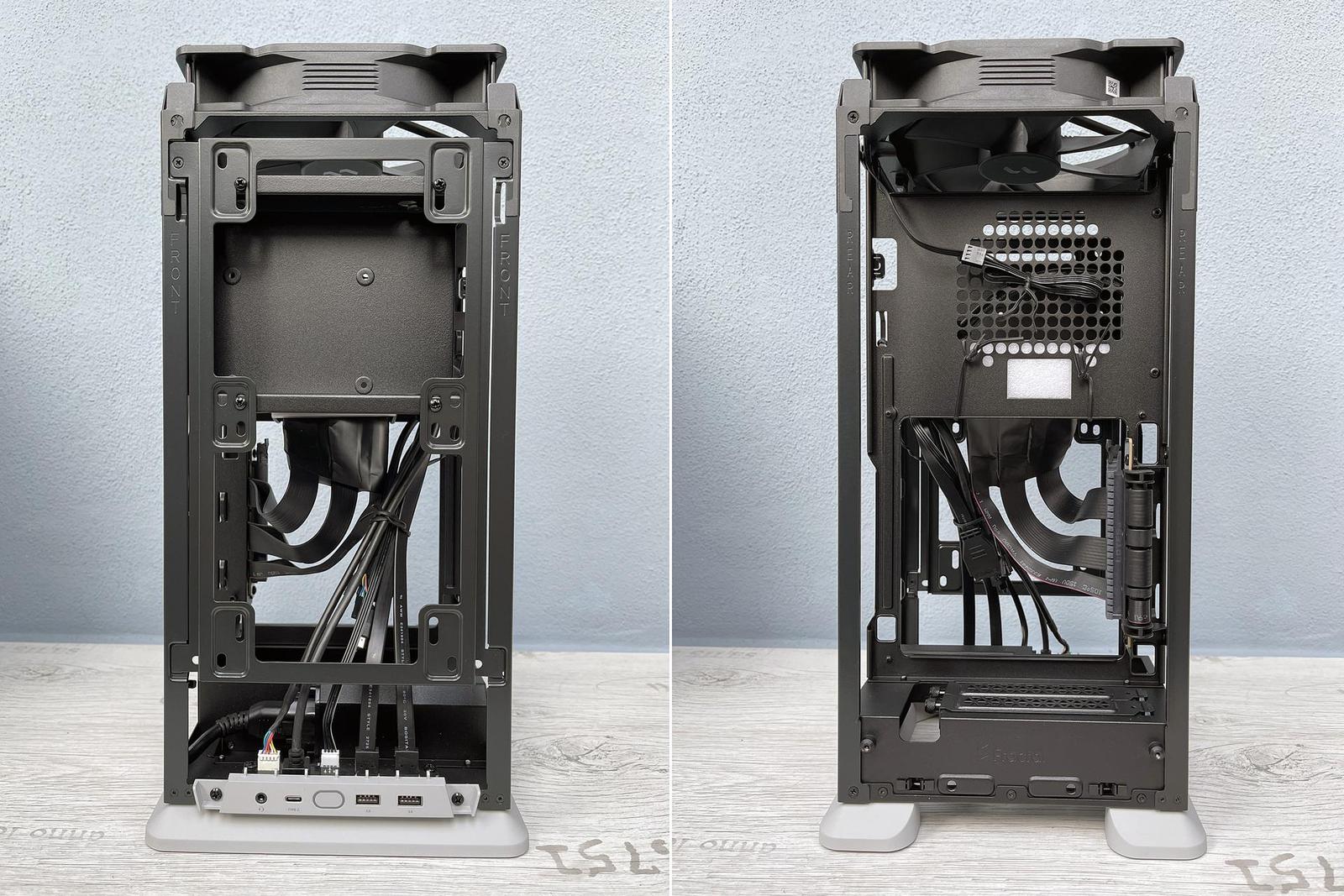

Výrobce nám usnadnil orientaci pomocí vyražených nápisů po okrajích, které nás upozorňují, kde je čelo a kde záď šasi. Na spodním obrázku vlevo je tedy čelo šasi, kde kromě panelu s I/O prvky skříně najdeme také plechový rám pro osazení až dvojice 120/140mm ventilátorů, nebo radiátoru vodního chlazení do velikosti 280 mm. Hlouběji z této strany budeme později do skříně montovat základní desku a napájecí zdroj.
Jak už jsme si řekli, prostor na zádi šasi je vyhrazen pro grafickou kartu. Je zde vespod dvojice PCIe záslepek a o kousek výše pak konektor prodlužovacího PCIe 16× kabelu generace 4.0.

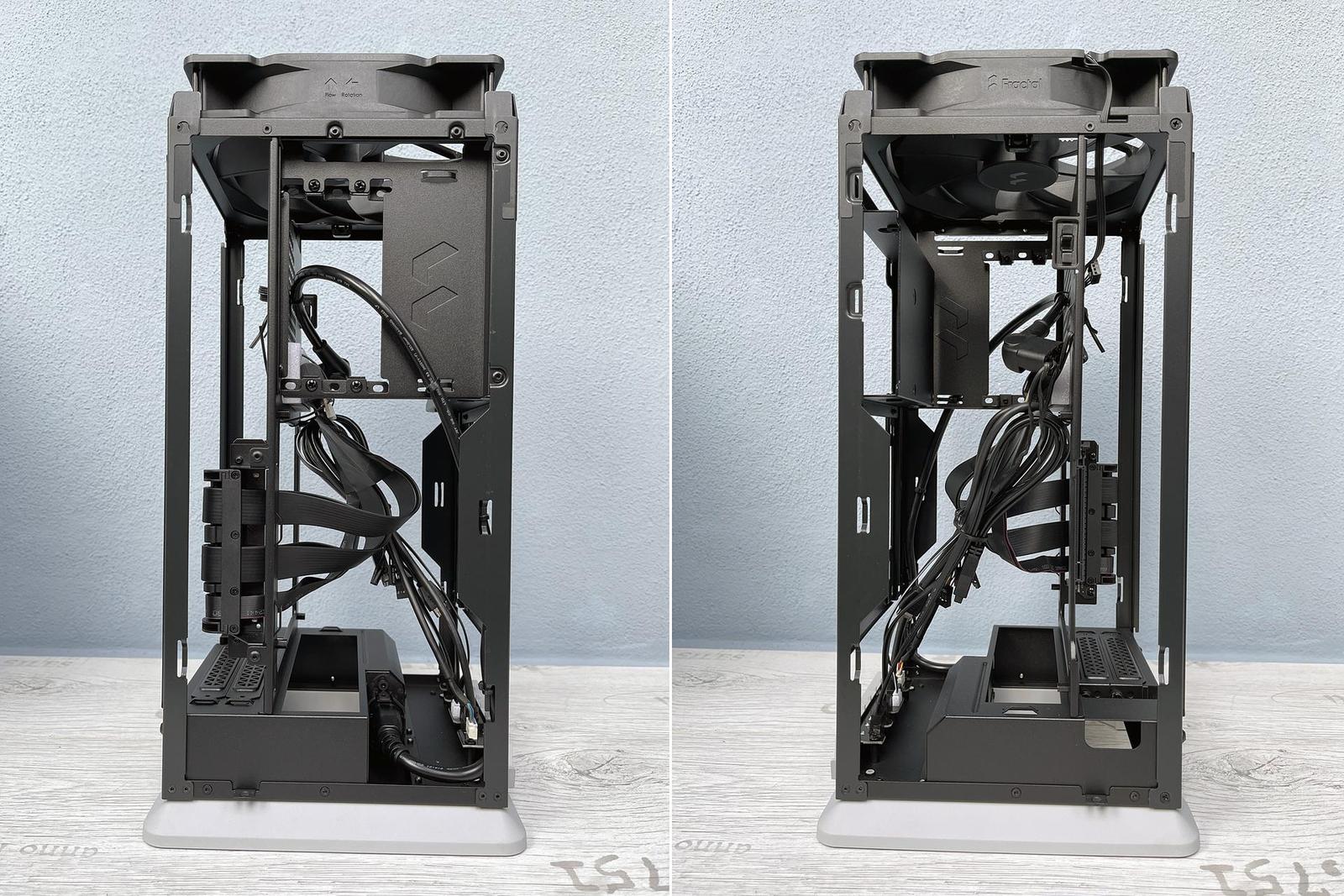

Pohledem z boků můžeme prozkoumat asymetrické rozdělení vnitřního prostoru na dvě části pomocí plechové přepážky. Větší prostor je vyhrazen základní desce a napájecímu zdroji, pro grafiku pak zbývá prostor o velikosti necelé třetiny hloubky skříně.

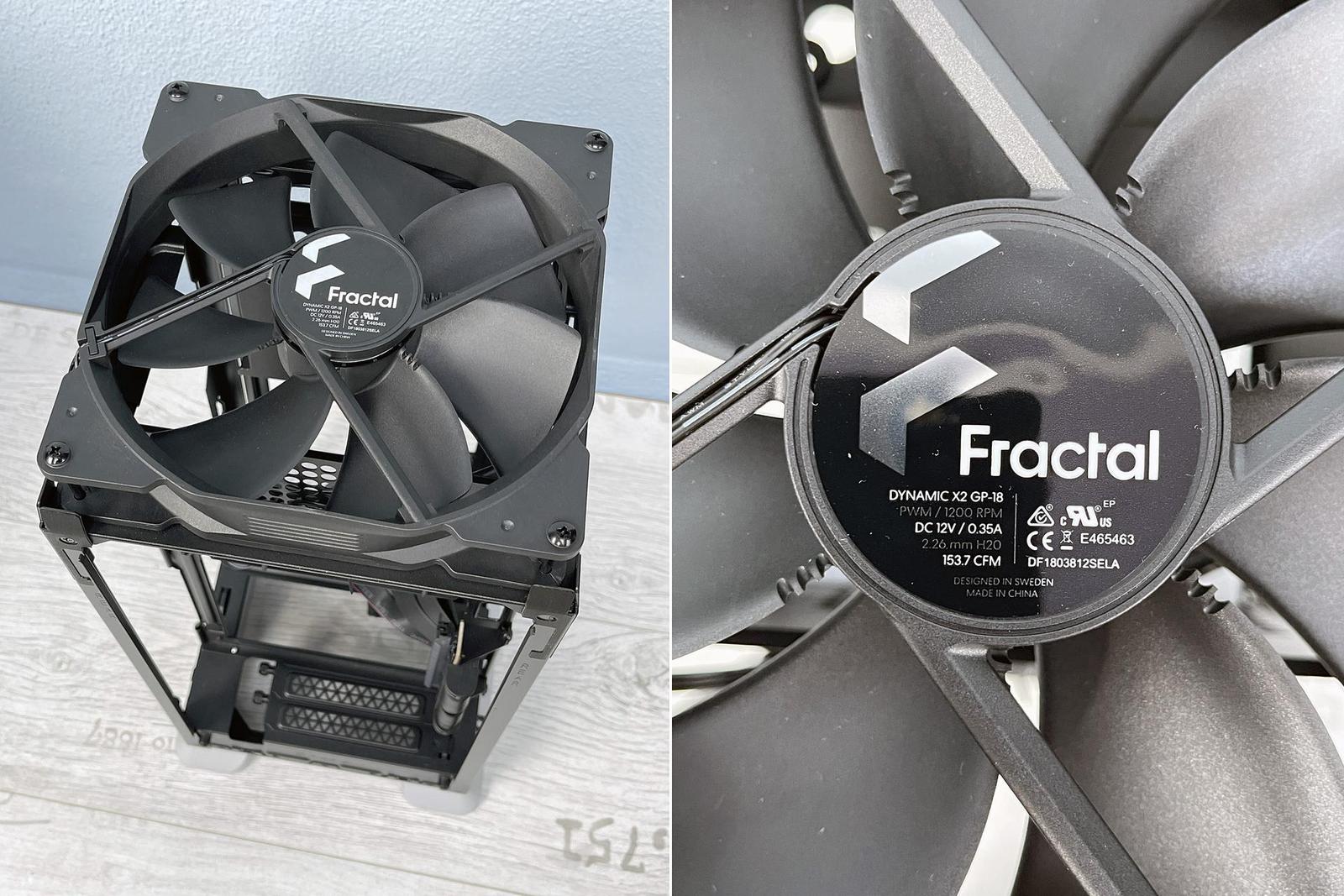

Standardní výbavou testované skříně je jediný ventilátor, ale zato pořádný. V pozici pro odtah vzduchu se na stropě nachází parádní 180mm PWM ventilátor Dynamic X2 GP-18, jehož provozní otáčky nepřesahují 1200 ot./min., a přitom vytvoří průtok vzduchu 153,7 CFM a tlak 2,26 mm vodního sloupce. Z předchozích zkušeností s tímto ventilátorem předpokládám, že v nízké zátěži umožní prakticky neslyšný provoz sestavy.

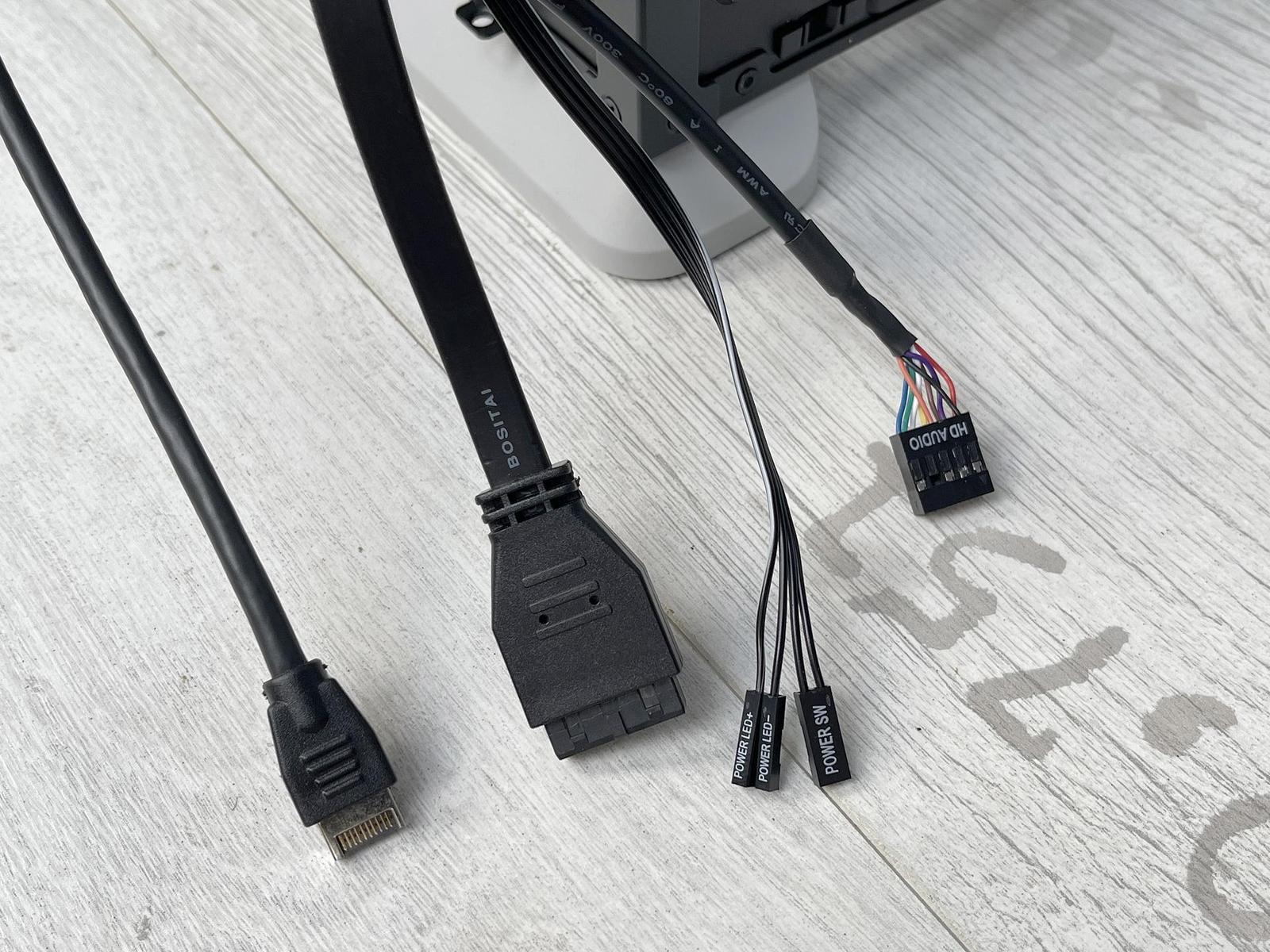

Kabelová výbava skříně zahrnuje jen to nejnutnější. Kromě kabelů USB pro obě rozhraní a standardního audio kabelu zde mám již jen kablíky pro napojení tlačítka Power a jeho kontrolky. Osobně bych kontrolku tlačítka alternativně využil pro připojení výstupu indikátoru aktivity disku, která by mně v případě použití mechanického disku chyběla.

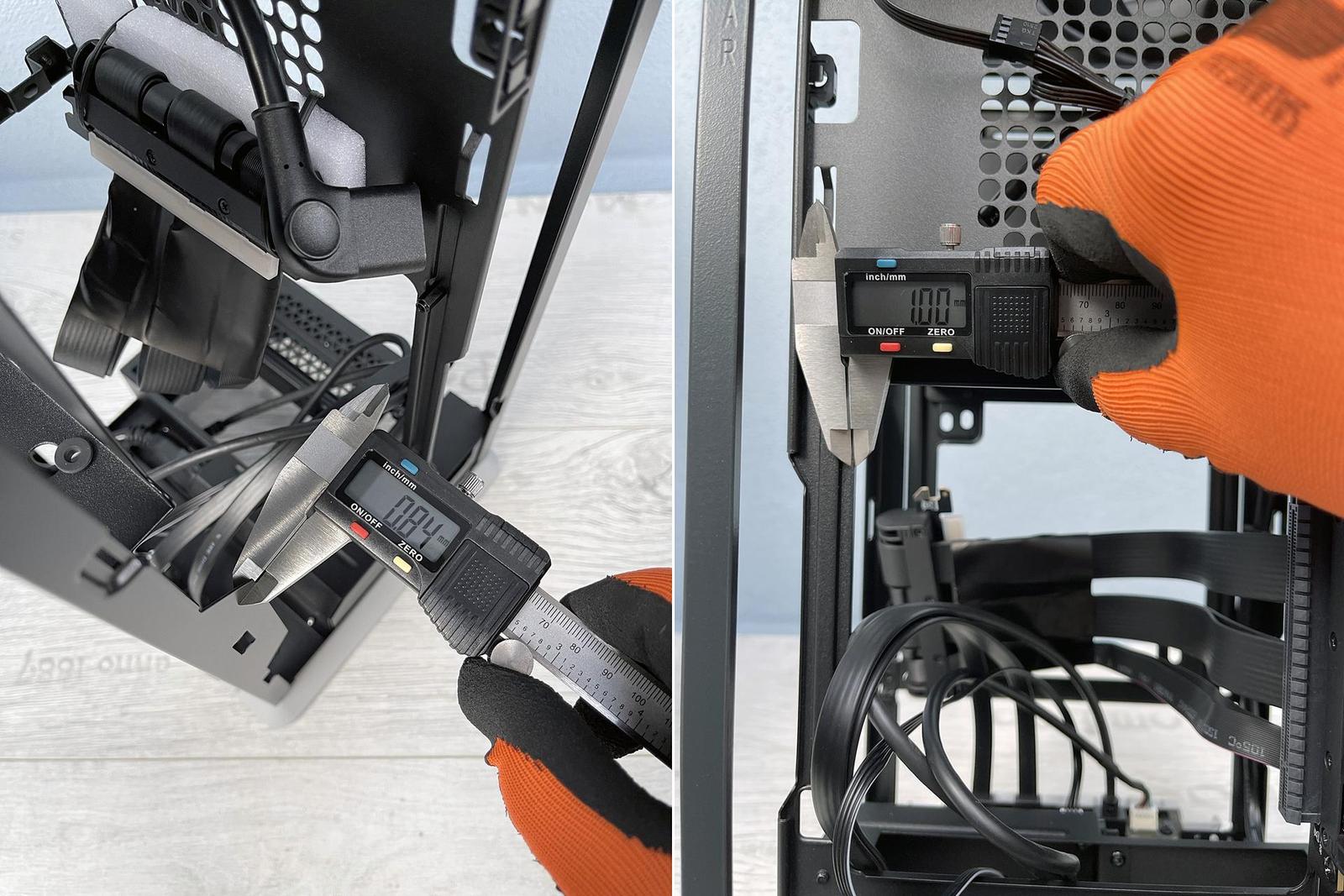

Měřením jsem zjistil, že obvodové díly šasi byly vyrobeny z lakovaného plechu tloušťky 0,8 mm, u vnitřní přepážky jsem pak naměřil tloušťku 1,0 mm.

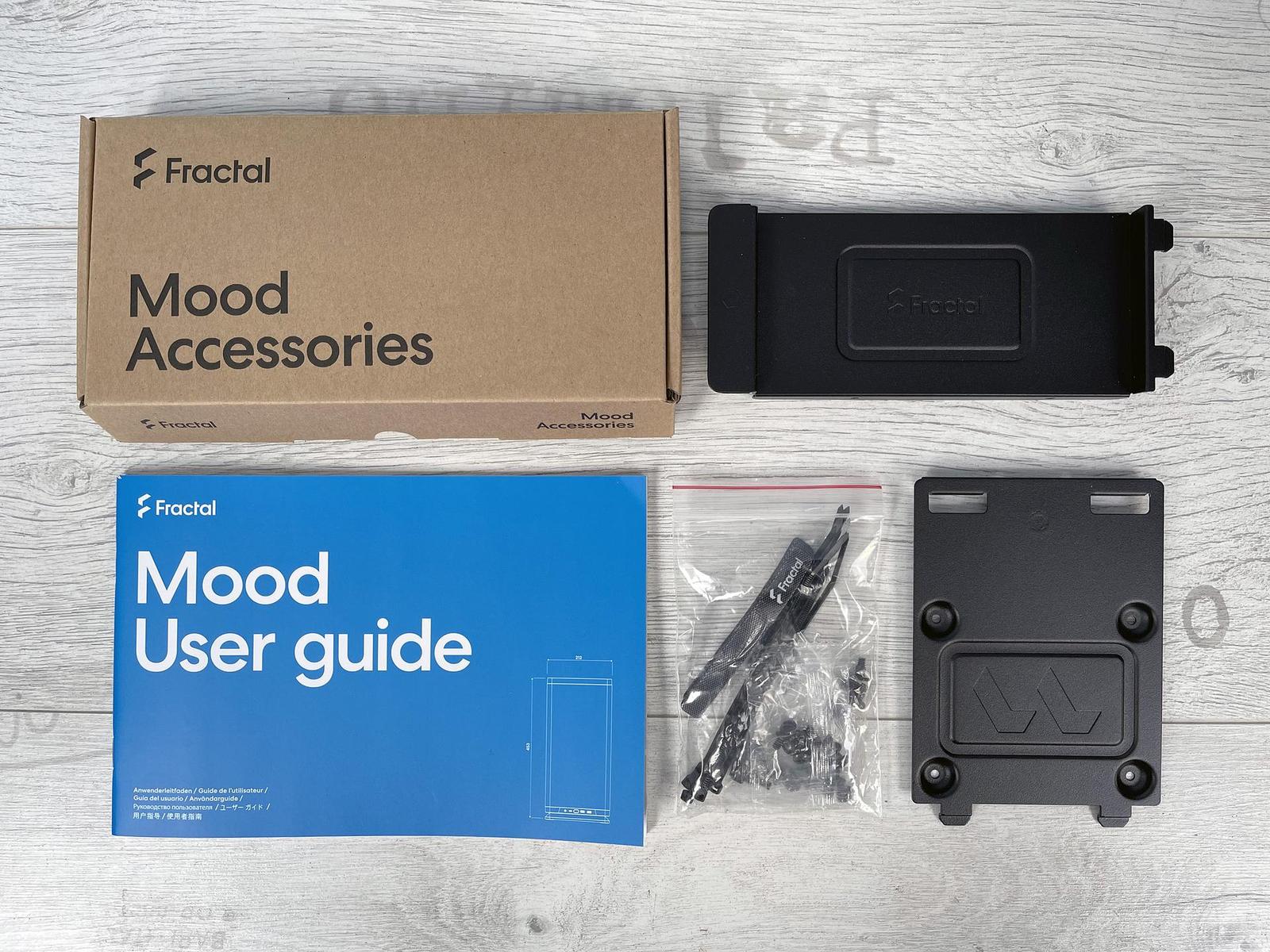

Závěrem této kapitoly se obrázkem podíváme na příslušenství skříně, v němž opět není nic navíc. Kromě nezbytného spojovacího materiálu zde máme dvojici plechových držáků pro 2,5“ disky a podrobnou uživatelskou příručku.
